Reflex Exdirt magneto Betriebsanleitung
Verwandte Anleitungen für Reflex Exdirt magneto
Inhaltszusammenfassung für Reflex Exdirt magneto

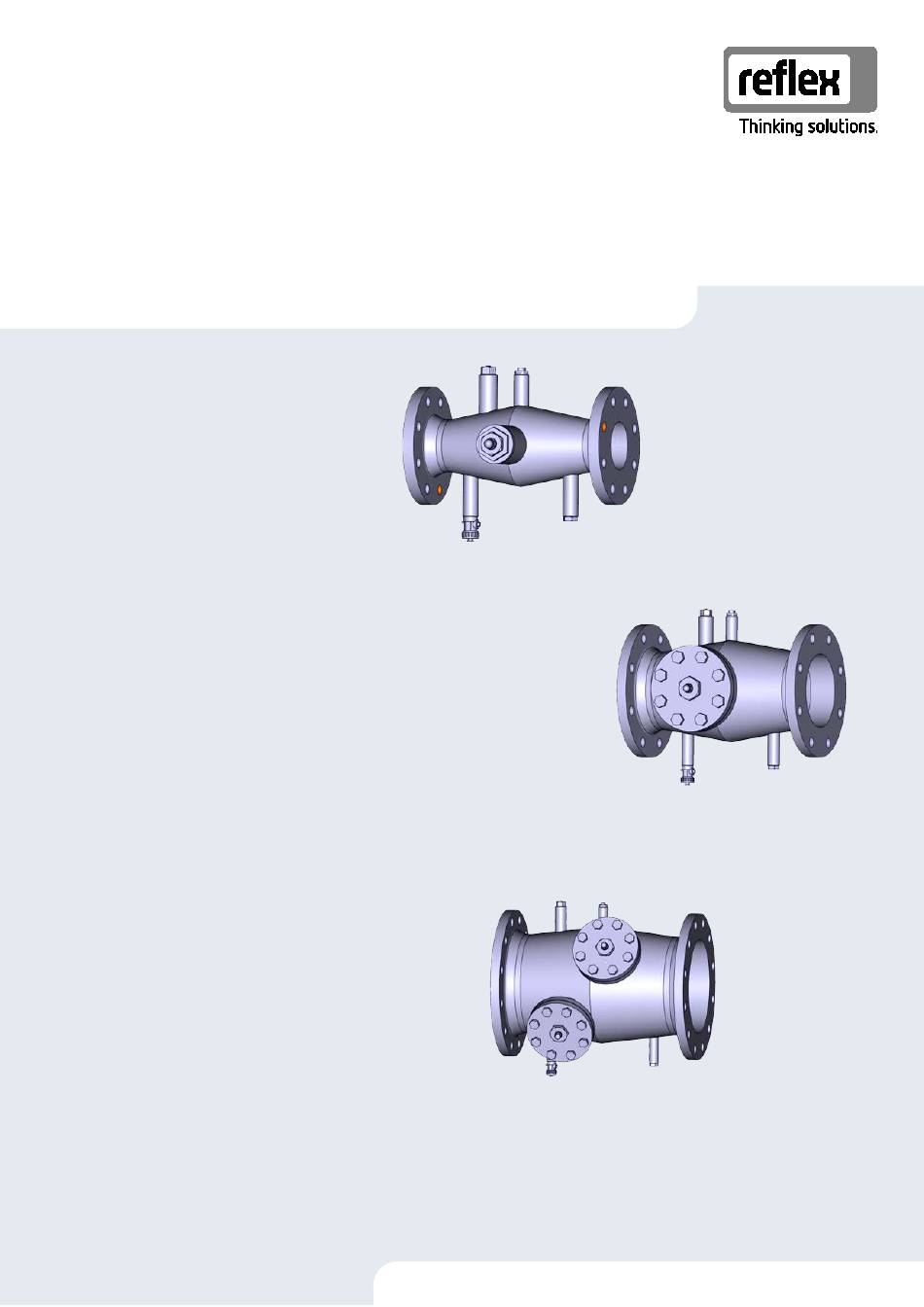

- Seite 1 19.06.2017 Exdirt magneto Betriebsanleitung Originalbetriebsanleitung Operating manual Original operating manual Mode d'emploi Mode d’emploi original Manuale d'uso Istruzioni per l'uso originali...
-
Seite 3: Inhaltsverzeichnis
Wartung ......................................10 Druckprüfung ...................................... 10 Reinigung ......................................10 6 Anhang ......................................11 Reflex-Werkskundendienst ................................11 Konformität / Normen ..................................11 Gewährleistung ....................................11 Exdirt magneto — 19.06.2017 Deutsch — 3... -
Seite 4: Sicherheit
Erforderliche Prüfungen sind: • Prüfungen vor der Inbetriebnahme • Prüfungen nach wesentlichen Veränderungen der Anlage • Wiederkehrende Prüfungen • Es dürfen nur Geräte installiert und betrieben werden, die keine sichtbaren äußeren Schäden am Druckkörper haben. 4 — Deutsch Exdirt magneto — 19.06.2017... -
Seite 5: Bestimmungsgemäße Verwendung
Für den Einsatz mit Zusätzen in einer Konzentration oberhalb der zulässigen Dosiermenge • Für den Einsatz mit chemischen Substanzen, für die keine Verträglichkeitsprüfungen mit allen im System vorkommenden Werkstoffen durchgeführt wurden • Für den Einsatz mit Wasser mit einem Glykolanteil von mehr als 50% Exdirt magneto — 19.06.2017 Deutsch — 5... -
Seite 6: Restrisiken
Stellen Sie sicher, dass die Anlage drucklos ist, bevor Sie Montage, Demontage oder Wartungsarbeiten an den Anschlüssen durchführen. ACHTUNG Sachschaden durch Magnetfeld Das Gerät enthält Permanentmagnete, die ein statisches Magnetfeld erzeugen. Magnete können die Funktion von elektronischen Ausrüstungen beeinflussen. • Genügenden Abstand zu den Permanentmagneten einhalten. 6 — Deutsch Exdirt magneto — 19.06.2017... -
Seite 7: Gerätebeschreibung
Standardabscheider werden in der Regel für Fließgeschwindigkeiten bis 1,5 m/s verwendet. Der Magnetflussfilter Exdirt magneto wird in geschlossenen Heizungskreisläufen eingesetzt. Er filtriert den Volumenstrom und entzieht dem Systemwasser die Magnetitpartikel. Damit wird verhindert, dass diese Partikel im System zirkulieren und die Komponenten wie Heizkessel, Pumpen und Ventile beschädigen. -
Seite 8: Identifikation
DN65 DN 200 390,5 50,9 1 1/4" 3/4" DN65 DN 250 484,7 81,2 1 1/4" 3/4" DN65 DN 300 564,7 111,7 1 1/4" 3/4" DN65 DN 400 614,7 156,5 1 1/4" 3/4" DN65 8 — Deutsch Exdirt magneto — 19.06.2017... -
Seite 9: Aufstellen / Montage
Der Warnaufkleber ist im Lieferumfang enthalten. Platzbedarf Der Platz unter dem Abscheider muss mindestens dem Durchmesser des Bauteils entsprechen und ist so zu wählen, dass eine Demontage von Magneteinsatz und Opferanode möglich ist. Exdirt magneto — 19.06.2017 Deutsch — 9... -
Seite 10: Wartung
Ist die Schutzanode zu ⅔ verzehrt, muss diese durch eine neue Schutzanode ersetzt werden. – • Beim Befüllen auf eine ausreichende Entlüftung achten. • Anlagendruck prüfen. Hinweis! • Die Durchführung der Reinigung der Tauchhülse mit Magneteinsatz finden Sie am Ende des Gesamtdokumentes. 10 — Deutsch Exdirt magneto — 19.06.2017... -
Seite 11: Anhang
Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Luft und Schlamm Ex-Abscheider Exvoid, Exvoid T, Exvoid V, T Solar, Solar, HiCap / Exdirt, Exdirt M, Exdirt Magneto; HiCap / Extwin, Extwin M universell einsetzbar in Heiz-, Solar- und Kühlwassersystemen gemäß Typenschild Behälter Serien-Nr. - Seite 40 DN 50 - 100...
- Seite 41 DN 125 - 200 DN 200 - 400...
- Seite 42 Reflex Winkelmann GmbH Gersteinstraße 19 59227 Ahlen, Germany Telefon: +49 (0)2382 7069-0 Telefax: +49 (0)2382 7069-588 www.reflex.de...
