Master-Controller FX16
Service Pin
(s. Loch auf der Forderseite des FX16
mit der Bezeichnung Service Pin)
Der FX16 wird entweder mit vorinstallierter Kommunikationskarte geliefert oder
diese kann später eingebaut werden.
Zum Einbau der Kommunikationskarte ist zunächst die Stromversorgung abzuschal
ten, dann der FX16 zu öffnen und die Karte gemäß Darstellung einzustecken.
Verdrahtung
Nachdem der FX16 wieder geschlossen wurde, kann die Karte über den 3-poligen
trennbaren Verbinder mit dem L
Die Stiftbelegung ist wie folgt:
Stift 1: Net A
Stift 2: Net B
Stift 3: nicht benutzt
© 11.2013 Johnson Controls Systems & Service GmbH
Elektronischer Produktkatalog MSR-Geräte Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten
Die Kommunikationskarte
muss in die ersten 6 Kon
takte eingesteckt werden.
W
kompatiblen Netzwerk verbunden werden.
ON
ORKS

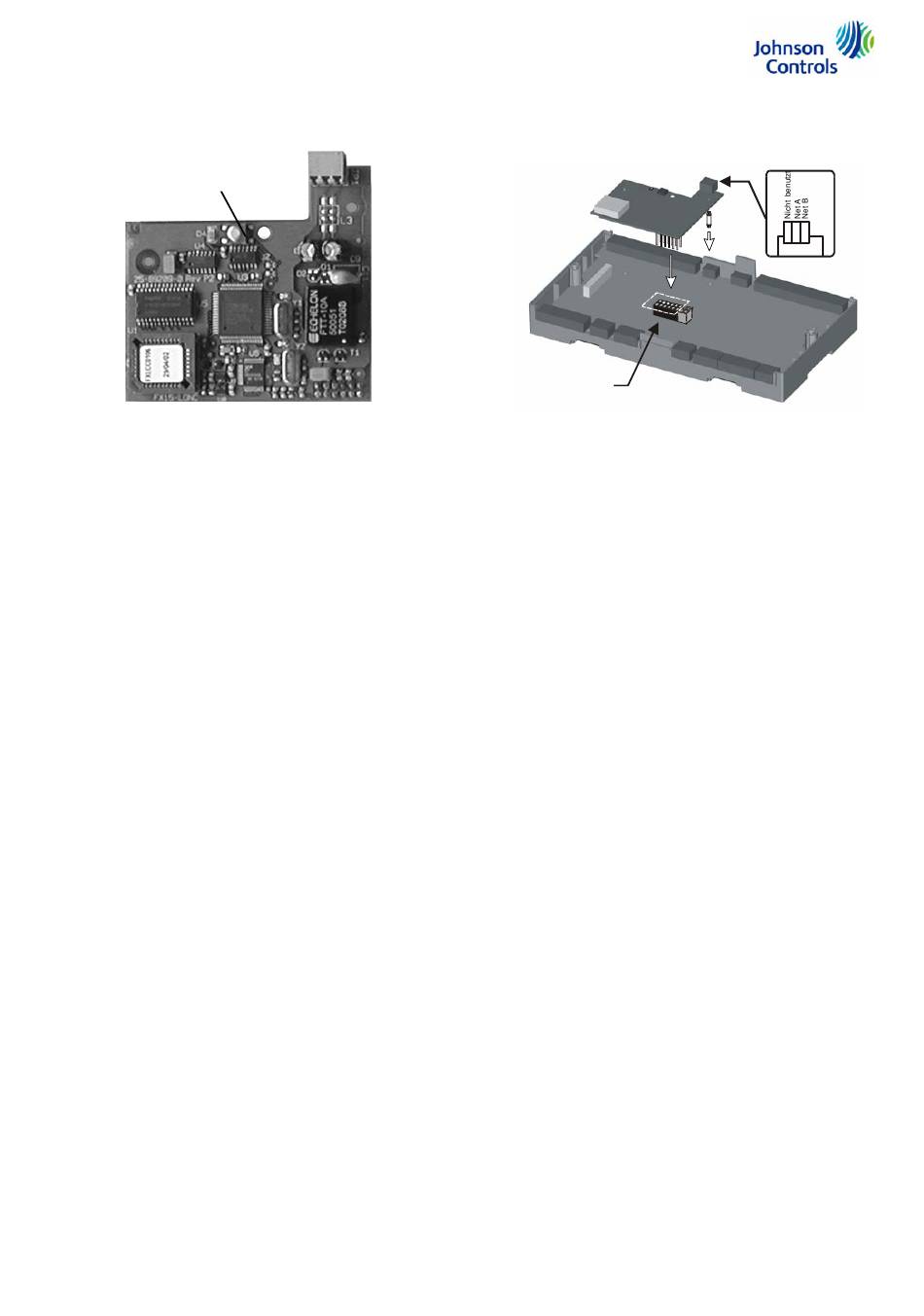

Abbildung 270:
®
Einbau der L
W
kompatiblen Kommunikationskarte
ON
ORKS
1 2 3
9
