Master-Controller FX16
220 Ohm
Com RT− RT+
FX15 Classic
RT− Com
RT+
FX15 Universal
Max. Anzahl Slave‐Reglern: 8 Stück (FX05 Advanced, FX10, FX15 Classic oder FX15
Universal)
Max. Buslänge: 1200 m
Installieren Sie an beiden Enden des XT‐Busses einen 220 Ohm Widerstand, wenn der
Bus länger als 100 m ist.
Wenn die Buslänge unter 100 m liegt, muss nur ein 220 Ohm Abschlusswiderstand in
stalliert werden, vorzugsweise am Ausgang des FX16
Die FX‐Regler, die als Slave-Regler benutzt werden, müssen eine N2Open-Kommunikati
onskarte installiert haben.
Die zu gelieferte Anwendung muss nur in den FX16 geladen werden. Dieser läd dann
selbst die betreffenden Teile in die angeschlossenen Slave-Regler. Die Slave-Regler
müssen nur mit der entsprechenden N2‐Adresse konfiguriert werden.
© 11.2013 Johnson Controls Systems & Service GmbH
Elektronischer Produktkatalog MSR-Geräte Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten
Com RT− RT+
FX10

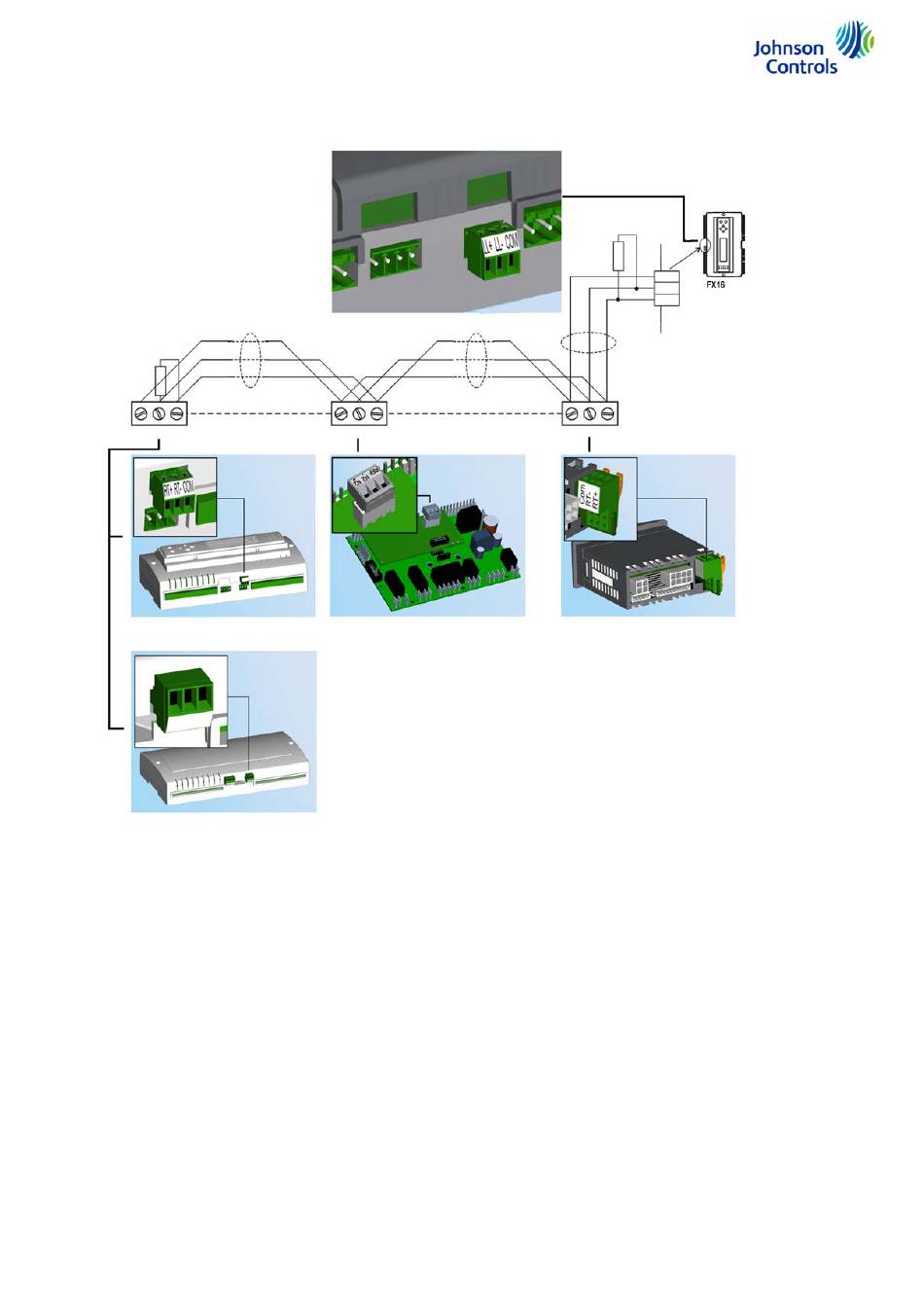

Abbildung 267:
Anschluss weiterer Slave-Regler
220 Ohm
LL+
LL−
Com
Master−Controller
FX16
XT−Bus (J1)
Com RT− RT+
FX05 Advanced
7
