Master-Controller FX16
220 Ohm
Max. Anzahl XT‐Module: 4 XT‐9100
Max. XT‐Buslänge: 1200 m
Installieren Sie an beiden Enden des XT‐Busses einen 220 Ohm Widerstand, wenn der
Bus länger als 100 m ist.
Wenn die Buslänge unter 100 m liegt, muss nur ein 220 Ohm Abschlusswiderstand in
stalliert werden, vorzugsweise am Ausgang des FX16
© 11.2013 Johnson Controls Systems & Service GmbH
Elektronischer Produktkatalog MSR-Geräte Heizung, Lüftung, Klima, Kälte
Technische Änderungen vorbehalten

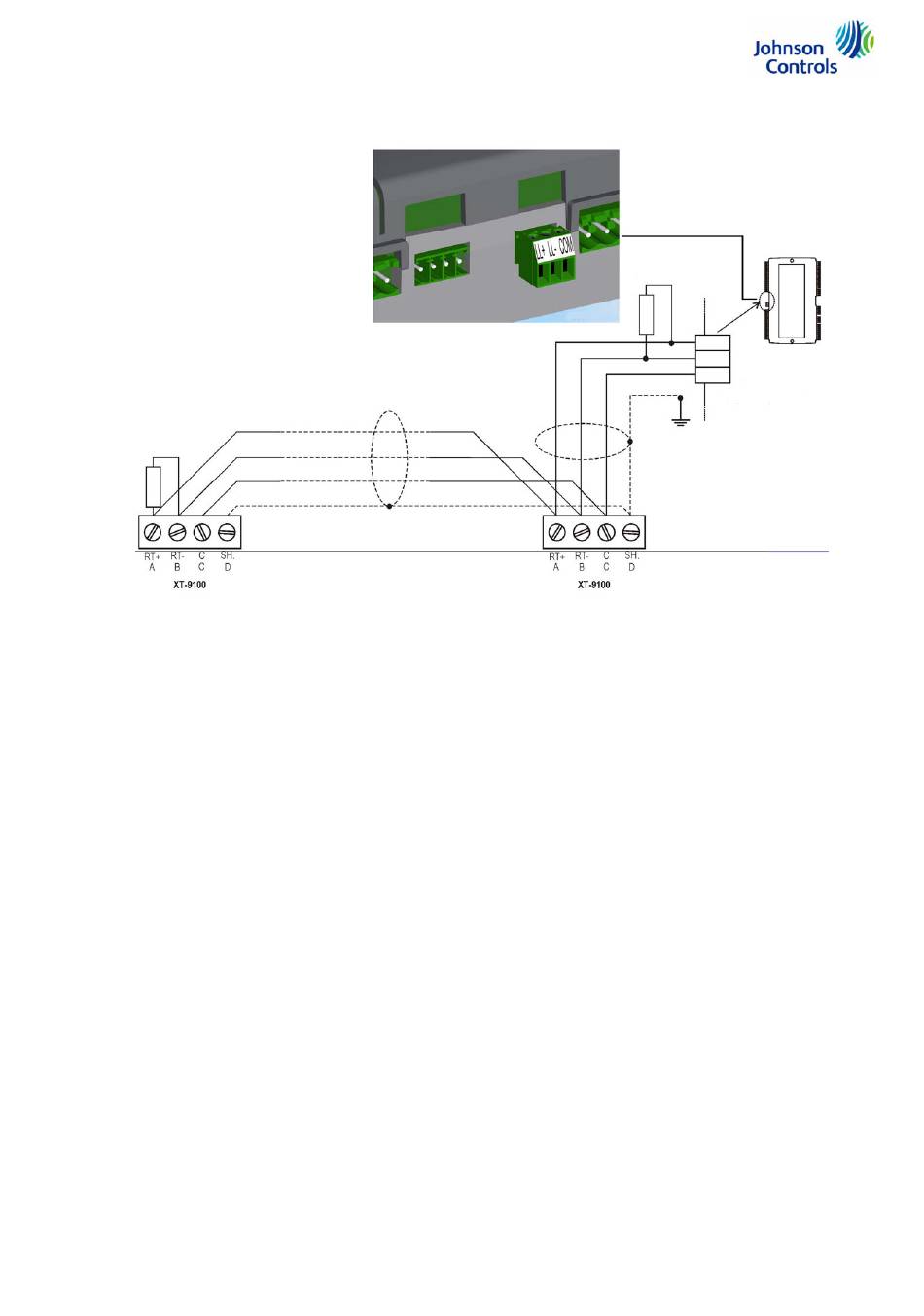

Abbildung 266:
Anschluss der XT/XP-Module für die Erweiterung der Ein‐/Ausgänge
220 Ohm
LL+
LL−
Com
Master−Controller
FX16
XT−Bus (J1)
6
