1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須
支援 HDA 才能正確運作。 請依本手冊及機殼手冊說明安裝系統。
2. 若您使用 AC'97 音訊面板，請按照以下步驟安裝至前面板音訊排針：
A. 將 Mic_IN (MIC) 連接至 MIC2_L。
B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。
C. 將接地 (GND) 連接至接地 (GND)。
D. MIC_RET 及 OUT_RET 僅供 HD 音訊面板使用。 您不需要在 AC'97 音訊
面板上連接。
E. 若要啟動前側麥克風，請前往 Realtek 控制面板中的「FrontMic」標籤調整
「錄音音量」。

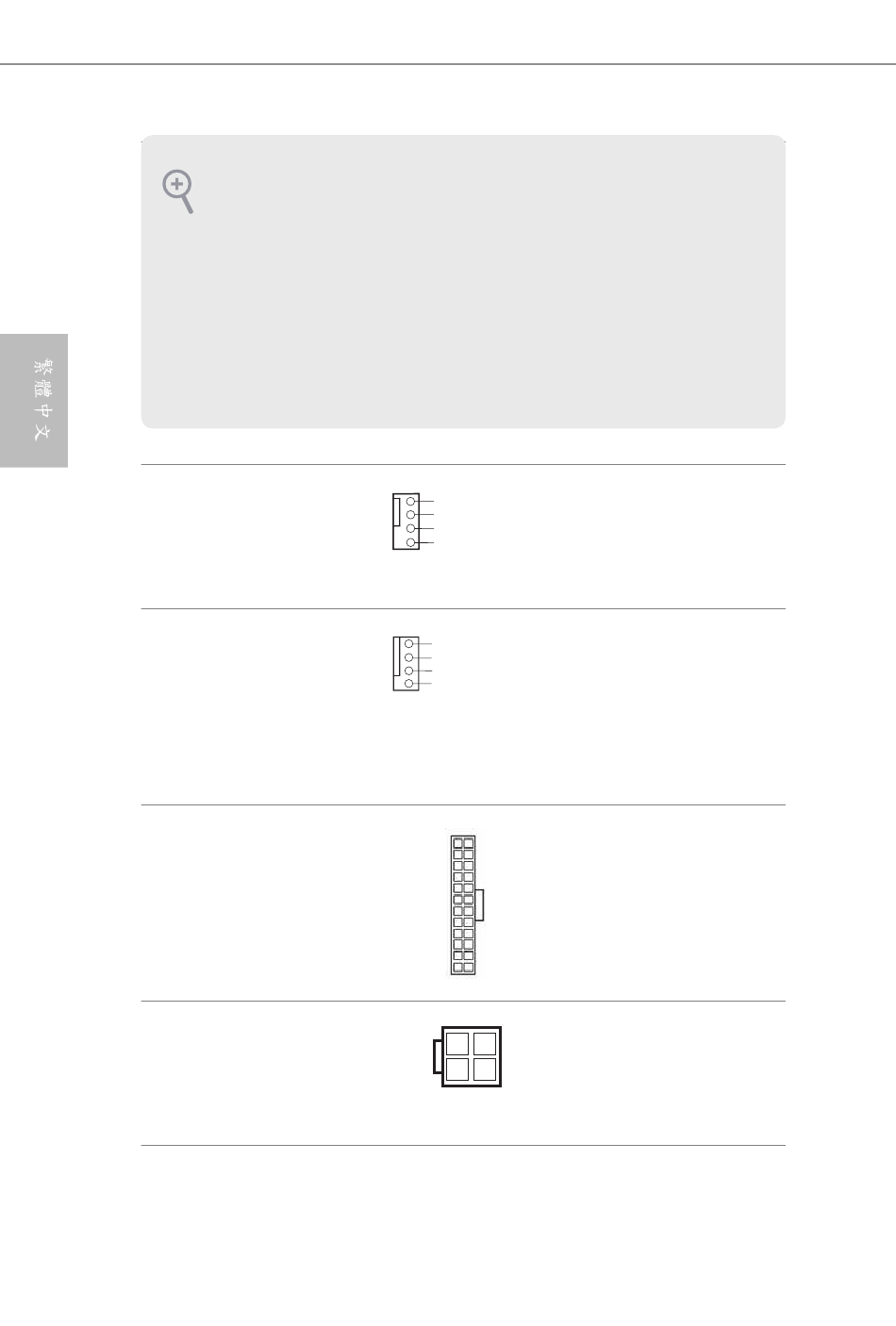

機殼風扇接頭
(4-pin CHA_FAN1)
（請參閱第 1 頁， 編號 3）
CPU 風扇接頭
(4-pin CPU_FAN1)
（請參閱第 1 頁， 編號 1）
ATX 電源接頭
(24-pin ATXPWR1)
（請參閱第 1 頁，編號 7）
ATX 12V 電源接頭
(4-pin ATX12V1)
（請參閱第 1 頁，編號 2）
136
請將風扇纜線連接
GND
+12V
至風扇接頭，並比
CHA_FAN_SPEED
FAN_SPEED_CONTROL
對黑線及接地針腳。
本主機板配備 4-Pin
GND
+12V
CPU 風扇 ( 靜音風
CPU_FAN_SPEED
FAN_SPEED_CONTROL
扇 ) 接頭。 若您計
畫連接 3-Pin CPU
風扇，請接至 Pin
1-3。
本主機板配備一組
12
24
24-pin ATX 電源接
頭。 若要使用 20-
pin ATX 電源供應
器，請插入 Pin 1 及
Pin 13。
1
13
請將 ATX 12V 電源
接至此接頭。
