Cardin T624 Gebrauchs- Und Programmierungsanweisungen
  1. Anleitungen
  2. Marken
  3. Cardin Anleitungen
  4. Steuergeräte
  5. T624
  6. Gebrauchs- und programmierungsanweisungen

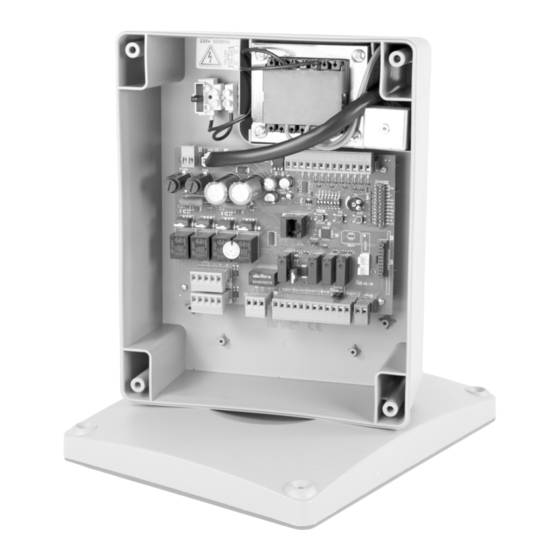

Cardin T624 Gebrauchs- Und Programmierungsanweisungen

Steuerzentrale für 1-2 motoren mit 24v
Vorschau ausblenden
Inhaltsverzeichnis
Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 55

Quicklinks

Diese Anleitung herunterladen
ZVL609.00
V. 10.2017
T624
mod.
CENTRALE COMANDO PER 1-2 MOTORI 24V
I
Istruzioni d'uso e di programmazione
CENTRALE DE COMMANDE POUR 1-2 MOTEURS 24V
F
Notice d'emploi et de programmation
CENTRAL DE MANDO PARA 1 O 2 MOTORES DE 24 V
E
Instrucciones de uso y programación
ELECTRONIC CONTROL UNIT FOR 1 or 2 24V-MOTORS
GB
Programming and user instructions
STEUERZENTRALE FÜR 1-2 MOTOREN MIT 24V
D
Gebrauchs- und Programmierungsanweisungen
BESTURINGSKAST VOOR 1-2 24V MOTOREN
NL
Gebruiksaanwijzing en programmeerinstructies
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Cardin T624

Inhaltszusammenfassung für Cardin T624

  • Seite 1 ZVL609.00 V. 10.2017 T624 mod. CENTRALE COMANDO PER 1-2 MOTORI 24V Istruzioni d’uso e di programmazione CENTRALE DE COMMANDE POUR 1-2 MOTEURS 24V Notice d'emploi et de programmation CENTRAL DE MANDO PARA 1 O 2 MOTORES DE 24 V Instrucciones de uso y programación...
  • Seite 2 Fig. A 230V 22 21 P1 (P/P) P2 (PED) Art. XXXOC2 Spia STOP* Art. TAST 3F...
  • Seite 3 Fig. B (mm)
  • Seite 4 Fig. C POWER SUPPLY 230V 50/60Hz CB24 (230V) 8K2* 8K2* 6 7 8 9 10 11 12 13 14 15 F16A (24V) (24V) ENC. Encoder US1* Spia(2) E.S. LAMP. Spia ENC. ANT. 26 27 28 39 40 Encoder T624 mod.

  • Seite 55: Funktionen Und Beschreibung Der Teile

    8. Klemmleiste Ausgang Kontakt Us1 27. Sekundärgleichrichter Transformator 9. Jumper für Dauerbeleuchtung der Lichtschranken 28. externer Transformator Stromzufuhr 10. Klemmleiste Hilfsausgänge 12/24V 29. Zentralplatine T624 11. Klemmleiste Eingang Empfängerantenne Oc2 30. PRG-Link-(optional) 12. Anschlussstecker für Empfänger Oc2 31. OC2-Empfänger (optional) 13.

  • Seite 56: Elektrische Anschlüsse

    ELEKTRISCHE ANSCHLÜSSE Klemme n. Funktion / Vorrichtung V/I max Anmerkungen 1 (L) 230V Stromzufuhr Eingang 230/1A Mit der 230V Leitung verbinden. 2 (N) Eingang aktiviert beim Schließen. 8,2K-Schaltleisten oder 3,15 (com) Eingang für Schaltleisten einen NC-Kontakt mit 8,2K-Widerstand in Reihe anschließen 8K2/NC (Abb.
  • Seite 57 Klemme n. Funktion / Vorrichtung V/I max Anmerkungen M1 ist der Motor, der bei der Öffnung als Erster und 16 (+ ÖF.) Ausgang Motor M1 24/5A beim Schließen in Verzögerung startet. 17 (- ÖF.) 18 (-) 19 (+) Eingang Encoder-Sensor M1 5-12V 20 (D) 21 (+ ÖF.)

  • Seite 58: Dip-Switch Für Ausschluss Von Sicherheiten

    DIP-SWITCH FÜR AUSSCHLUSS VON SICHERHEITEN Diese DIP-Schalter verwenden (Detail 23 der Abb. A), um die nicht angeschlossen Sicherheitseingänge auszuschließen. DIP-Schalter auf ON (Ausgeschlossen) entspricht einer Brücke zwischen dem Gemeinschaftseingang (Klemml. 3-15) und einem dieser 7 Eingänge. Funktion OFF-ON Modo Beschreibung Mit installierter Schließ-Sicherheitsleiste Schließt den Eingang der Sicherheitsleiste beim Schließen aus.
  • Seite 59 Funktion Off - On Modo Beschreibung J1 = Eingang UHR; schließ das Tort, wenn der Kontakt geöffnet wird J1 = UHR und öffnet, wenn der Kontakt geschlossen wird. J2 = Eingang für die dritte Lichtschranke (FT3); greift nur während der J2 = FT3 Öffnung ein und bewirkt Schließen.

  • Seite 60: Einstellung Des Motortyps

    EINSTELLUNG DES MOTORTYPS Die T624 ist eine vielseitiges Steuereinheit, die die Kontrolle über die meisten Automatisierungen 24V übernehmen kann, die Motortypeinstellung wird nur für einige Modelle benötigt, um sämtliche Parameter zu optimieren. Vorgehen: 1) Die Taste PROG. (Teilans. 15 Abb. A) für ca. 3 Sekunden gedrückt halten, bis die LED LD1 aufleuchtet (Teilans. 18 Abb. A).

  • Seite 61: Programmierung Der Manöverzeiten Und Der Pausen

    PROGRAMMIERUNG DER MANÖVERZEITEN UND DER PAUSEN Dieses Programm erkennt und speichert die Zeiten, in denen die Motoren jedes einzelne Manöver des Öffnens und Schließens, einschließlich des automatischen Wiederverschließens, ausführen können. Zwei Arten der Zeitprogrammierung stehen zur Verfügung: - 1) AUTOMATISCHE Zeitprogrammierung (vereinfacht) - 2) ERWEITERTE Programmierzeit (manuell) Die Wahl sollte entsprechend der Art der Automatisierung durchgeführt werden, wobei die erste (automatisch) feste Parameter besitzt, wie die Flügelverzögerungszeit (Phasenverschiebung) und der Verzögerungszeit, mit der zweiten (manuell) können wir den...

  • Seite 62: Erweiterte Programmierung (Manuell)

    Wenn der Torflügel mit M2 die Schließbewegung beendet hat, stoppt die Schließbewegung und der andere Motor (M1) startet für die Schließbewegung des anderen Flügels. Auch in diesem Fall, wenn der Motor die Öffnungsbewegung einleitet, die Spannung wegnehmen, die Kabelanschlüsse von M1 vertauschen und die Programmierung ab Schritt (1) wiederholen.
  • Seite 63 Die Taste PROG. (Detail 15 von Abb. A) für ca. 3 Sekunden gedrückt halten, bis die LED LD1 aufleuchtet (Detail 18 von Abb. A) Die Steuereinheit ist nun in der Programmierphase. PROG. STOP Die Taste P/P drücken (Detail 17 in Abb. A), der Torflügel mit dem Motor M2 muss mit der Schließbewegung starten.
  • Seite 64 Wenn der Torflügel mit M2 den Endanschlag findet, startet der andere Motor M1. Nach diesem Punkt kann manuell mit dem P/P der Startpunkt der VERLANGSAMUNG eingegeben werden, wenn der DIP 9 auf ON gesetzt ist. Der Motor stoppt für einen Moment und startet dann wieder. Ansonsten warten, bis der Torflügel den Endanschlag erreicht.

  • Seite 65: Programmierung Der Gehflügelöffnung

    Nach Ablauf der gewünschten Pausenzeit die Taste P/P drücken, der Motor startet für die Schließphase. Nach diesem Punkt kann manuell mit dem P/P der Startpunkt der VERLANGSAMUNG eingegeben werden (DIP 9 in ON). Der Motor stoppt für einen Moment und startet dann wieder. Nachdem der Torflügel den Schließvorgang beendet hat, stoppt der Motor, die LED LD1 erlischt und das Steuergerät verlässt den Programmiermodus.
  • Seite 66 1) Die Taste PROG. gedrückt halten (Teilans. 15 Abb. A) für ca. 3 Sekunden gedrückt halten, bis die LED LD1 aufleuchtet (Teilans. 18 Abb. A) 2) P3 drücken und für etwa 10Sek. gedrückt halten, bis LD1 ununterbrochen leuchtet. 3) Die Parameter sind zurückgesetzt, die P3-Taste kann losgelassen werden. TECHNISCHE DATEN U.M. T624 Hauptstromversorgung Vac/Hz 230/50-60 Maximale Stromaufnahme Anzahl Motorausgänge...
  • Seite 79 Ing. A. Fiorotto (Responsabile tecnico Dott. Cristiano Cardin (Amministratore delegato - La dichiarazione di conformità CE per i prodotti Cardin è disponibile in lingua originale nel sito www.cardin.it nella sezione "norme e certificazione" attraverso il link: - Les déclarations de conformité CE des produits Cardin sont disponibles dans la langue originale sur le site www.cardin.it dans la section "normes et certificats"...
  • Seite 80 ZVL609.00...
