Dostosowanie do innego rodzaju gazu

PRZESTROGA
Wymiana jakichkolwiek części musi zostać wykonana
przez wykwalifikowanego pracownika serwisowego.
Jeśli urządzenie jest podłączone do innego typu gazu niż dostarczono fabrycznie, należy
wymienić kryzę w zespole zaworu gazowego. Można zamówić zestawy konwersji na inne typy
gazu.
Wymiana kryzy ograniczającej
1. Wyłącz bojler, a następnie usuń wtyczkę z gniazdka zasilającego.
2. Zamknij dopływ gazu.
3. Zdejmij przednią blachę obudowy z urządzenia.

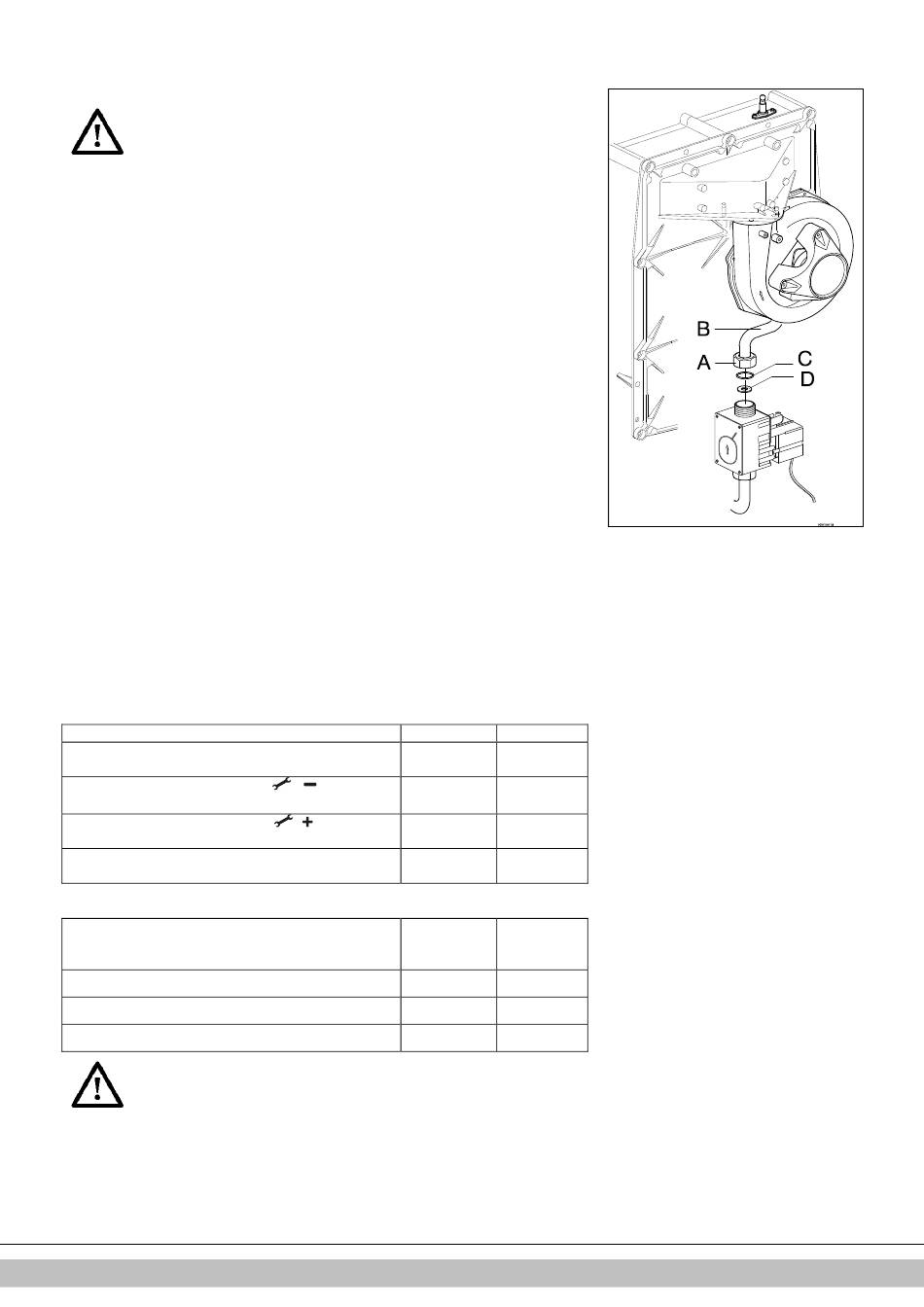

4. Odkręcić śrubunek (A) powyżej zespołu zaworu gazowego, a wygięty przewód gazowy (B)
odchyl do tyłu.
5. Wymień uszczelkę O-ring (C) i kryzę ograniczającą (D) na te dostarczone w zestawie do
konwersji.
6. Powtórz czynność w odwrotnej kolejności.
7. Otwórz dopływ gazu.
8. Sprawdź szczelność skręconego połączenia gazowego zespołu zaworu gazowego.
9. Włóż wtyczkę do gniazdka zasilającego i włącz bojler.
10. Sprawdź szczelność skręconego połączenia gazowego zespołu zaworu gazowego podczas
pracy urządzenia.
11. Sprawdź ustawienia proporcji gaz/powietrze (patrz pkt 7.8).
12. Umieść naklejkę z nastawionym typem gazu na naklejce widocznej na zespole zaworu
gazowego.
13. Umieść naklejkę z nastawionym typem gazu na tabliczce identyfikacyjnej urządzenia.
14. Załóż przednią blachę obudowy urządzenia.
7.8

Ustawianie gazu/powietrza

Nastawa gaz/powietrze jest fabryczna i zasadniczo nie wymaga zmian.
Nastawa może być sprawdzona pomiarem procentowej zawartości CO
pomiarem ciśnienia kompensującego.
W przypadku jakichkolwiek zakłóceń, należy sprawdzić wymienione elementy bloku gazowego
lub konwersję do innego rodzaju gazu i dokonać nastawy zgodnie z poniższymi tabelami.
Typ gazu
Kategoria gazu
CO % przy niskiej wartości mocy (L) (
2
Obudowa otwarta
CO % przy niskiej wartości mocy (H) (
2
Obudowa otwarta
Ciśnienie dostarczania gazu (mbar)
Kryza gazowa
(obowiązuje tylko w połączeniu z wentylatorem ze
zintegrowanym kanałem Venturiego (patrz rysunek)
EKOMBG22ABV1
EKOMBG28ABV1
EKOMBG33ABV1
PRZESTROGA
Pomiar CO musi odbywać się przy otwartej pokrywie. Jeśli
2
pokrywa będzie zamknięta, zawartość procentowa CO
wyższa niż wartości określone w powyższej tabeli.
