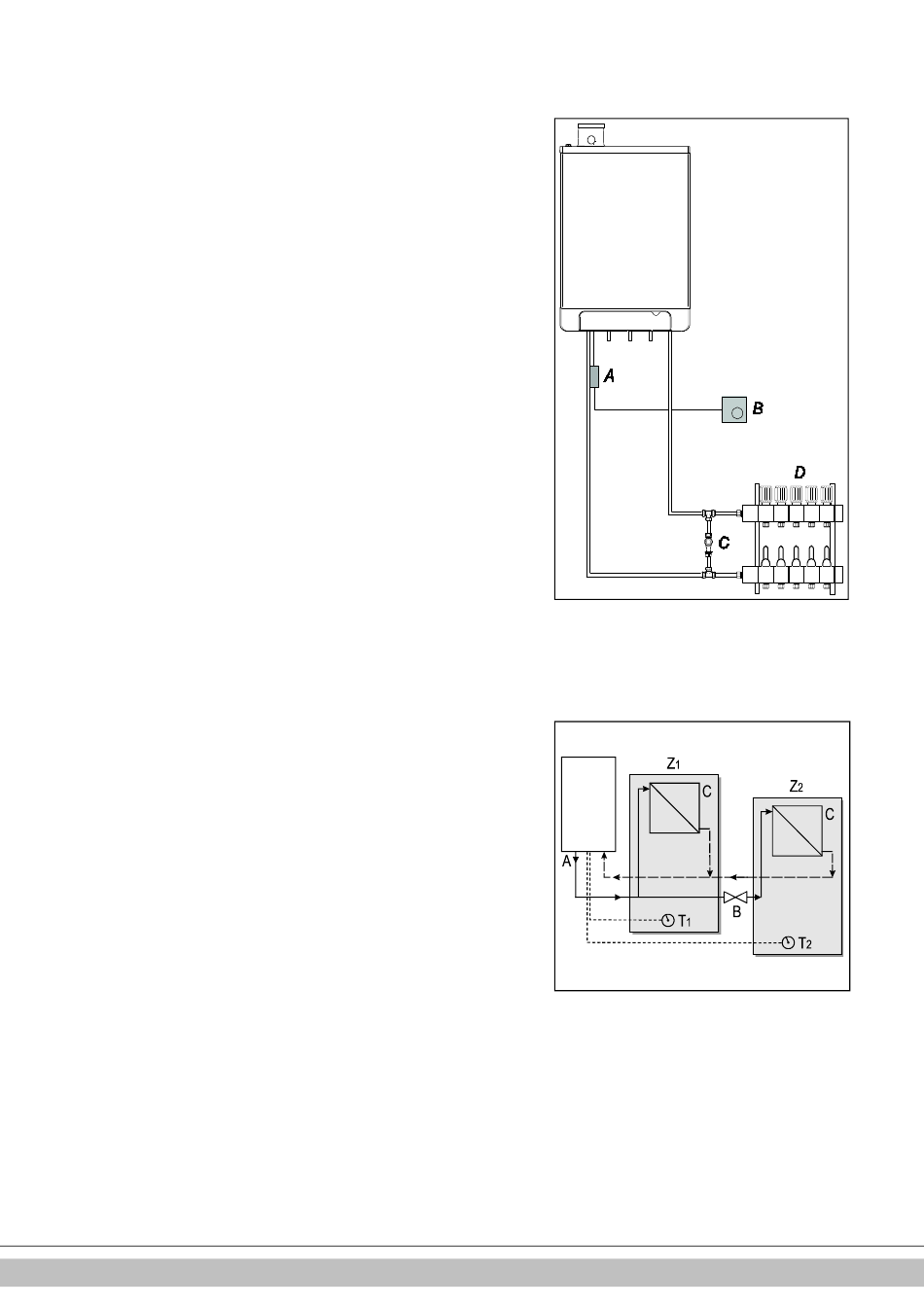

Υποδαπέδια θέρµανση χωρίς αντλία
Συνδέστε το σύστηµα υποδαπέδιας θέρµανσης (D) και ρυθµίστε τη µέγιστη
θερµοκρασία τροφοδοσίας CH του λέβητα CH στην προδιαγραφόµενη κατάσταση.
Τοποθετήστε ένα θερµοστάτη σφιγκτήρα (A) στο σωλήνα τροφοδοσίας κάτω από το
λέβητα CH. Ο θερµοστάτης σφιγκτήρα µε τάπα πρέπει να ρυθµιστεί σε µέγιστη
θερµοκρασία τροφοδοσίας της τάξης των 55°C.
Εφαρµόστε το θερµοστάτη ενεργοποίηση/απενεργοποίηση (B) και συνδέστε το εν
σειρά µε ένα θερµοστάτη σφιγκτήρα. Ο λέβητας πρέπει να έχει συνδεθεί σε X4 - 6/7.
Σε αυτή την κατάσταση, η αντλία στο λέβητα χρησιµοποιείται για να ισοσταθµίσει την
απώλεια πίεσης του συστήµατος ενδοδαπέδιας θέρµανσης. Χρησιµοποιώντας το
γράφηµα απώλειας πίεσης παρ. 7.4, µπορεί να καθοριστεί η µέγιστη απώλεια πίεσης
του συστήµατος υποδαπέδιας θέρµανσης.
Βεβαιωθείτε ότι υπάρχει ελάχιστη κυκλοφορία νερού. ∆είτε παρ. 7.3.
Σε περίπτωση ενός συστήµατος υποδαπέδιας θέρµανσης χωρίς αντλία, προτείνουµε
την αλλαγή των παρακάτω παραµέτρων ρύθµισης:
παρ. o από 0 σε 3.
παρ. P από 5 σε 2.
Η παράµετρος 3 πρέπει επίσης, να ρυθµιστεί στο ελάχιστο επίπεδο ή
Απώλεια µετάδοσης ιδιοκτησίας, βλέπε παρ. 7.3.
5.1.3
Καταµερισµός εγκατάστασης CH σε οµάδες σε περίπτωση
πρόσθετων πηγών θερµότητας
Αρχές λειτουργίας
Εάν ο θερµοστάτης χώρου απενεργοποιήσει το λέβητα λόγω άλλης πηγής θερµότητας,
τα υπόλοιπα δωµάτια ενδέχεται να κρυώσουν.
Αυτό µπορεί να επιλυθεί διαχωρίζοντας την εγκατάσταση CH σε δύο οµάδες. Η οµάδα
µε την εξωτερική πηγή θερµότητας (Z2) µπορεί να αποκοπεί από το κύριο κύκλωµα µε
τη βοήθεια µιας ηλεκτρικής βάνας αποκοπής. Και οι δύο οµάδες έχουν εξοπλιστεί µε
το δικό τους θερµοστάτη χώρου.
Σηµειώστε: Αυτή η ρύθµιση "εξωτερικής πηγής θερµότητας" ενδέχεται να εφαρµοστεί
εάν δεν πρέπει να θερµανθεί επιπλέον εξωτερικός λέβητας (τύπος εγκατάστασης 1).
Οδηγίες εγκατάστασης
1.
Εγκαταστήστε τη βαλβίδα σύµφωνα µε το σχεδιάγραµµα συνδεσµολογίας.
2.
Συνδέστε το θερµοστάτη χώρου της οµάδας 1 σε op X4 – 6/7.
3.
Συνδέστε το θερµοστάτη χώρου της οµάδας 2 σε op X4 – 11/12.
4.
Αλλάξτε την παράµετρο A (δείτε ρυθµίσεις παραµέτρων µέσω του κωδικού
σέρβις παρ. 7.2).
Σηµειώστε: Ο θερµοστάτης χώρου στην οµάδα
ενεργοποίησης/απενεργοποίησης. Ο θερµοστάτης χώρου στην οµάδα 2 µπορεί να
είναι θερµοστάτης OpenTherm ή θερµοστάτης ενεργοποίησης/απενεργοποίησης.
Σχεδιάγραµµα συνδεσµολογίας ρύθµισης "εξωτερικής πηγής θερµότητας"
A.
Λέβητας CH
B.
Ηλεκτρική βάνα αποκοπής 230 V ~
C.
Καλοριφέρ
T1.
Οµάδα θερµοστάτη χώρου 1
T2.
Οµάδα θερµοστάτη χώρου 2
Z1.
Οµάδα 1
Z2.
Οµάδα 2
