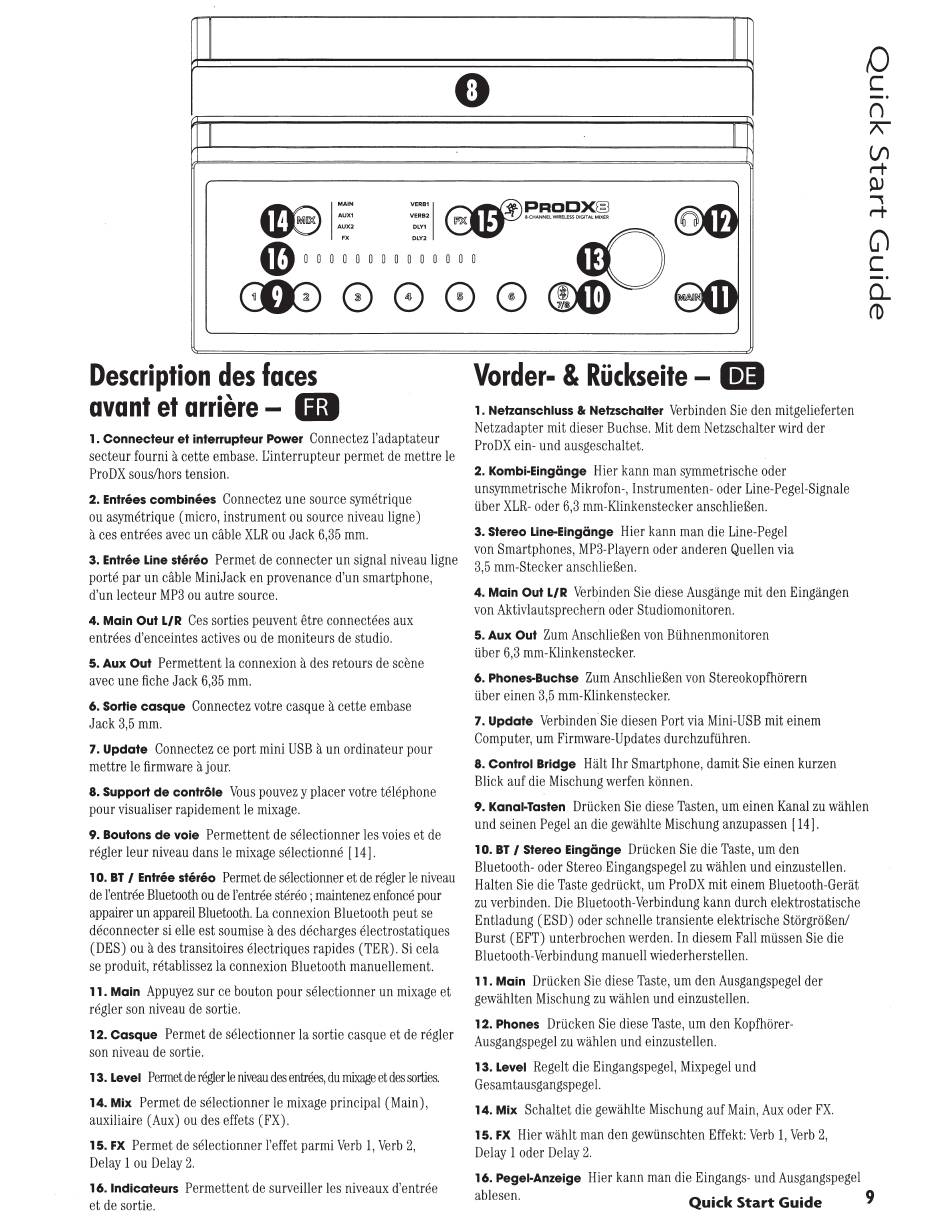

Description des faces
avant et arriere - •
1. Connecteur et interrupteur Power
Connectez l'adaptateur
secteur fourni a cette embase. Uinterrupteur permet de mettre Ie
ProD X sous/hors tension.
2. Entrees combinees
Connectez une source symetrique
ou asymetrique (micro, instrument ou source niveau ligne)
aces entrees avec un cable XLR ou Jack 6,35 mm.
3. Entree Line stereo
Permet de connecter un signal niveau ligne
porte par un cable MiniJack en provenance d'un smartphone,
d'un lecteur MP3 ou autre source.
4. Main Out LIR
Ces sorties peuvent etre connectees aux
entrees d'enceintes actives ou de moniteurs de studio.
5. Aux Out
Permettent Ia connexion a des retours de scene
avec une fiche Jack 6,35 mm.
6. Sortie casque
Connectez votre casque a cette embase
Jack 3,5 mm.
7. Update
Connectez ce port mini USB a un ordinateur pour
mettre le firmware a jour.
8. Support de controle
Vous pouvez y placer votre telephone
pour visualiser rapidement Ie mixage.
9. Boutons de voie
Permettent de selectionner les voies et de
regler leur niveau dans le mixage selectionne [ 14
J.
1 0. BT
I
Entree stereo
Permet de selectionner et de regler le niveau
de !'entree Bluetooth ou de !'entree stereo ; maintenez enfonce pour
appairer un appareil Blue tooth. La connexion Bluetooth peut se
deconnecter si elle est soumise a des decharges electrostatiques
(DES) ou a des transitoires electriques rapides (TER). Si cela
se produit, retablissez Ia connexion Bluetooth manuellement.
11. Main
Appuyez sur ce bouton pour selectionner un mixage et
regler son niveau de sortie.
12. Casque
Permet de selectionner Ia sortie casque et de regler
son niveau de sortie.
13. Level
Permet de regler le niveau des entrees, du mixage et des sorties.
14. Mix
Permet de selectionner le mixage principal (Main),
auxiliaire (Aux) ou des effets (FX).
15. FX
Permet de selectionner l'effet parmi Verb 1, Verb 2,
Delay 1 ou Delay 2.
16. lndicateurs
Permettent de surveiller les niveaux d'entree
et de sortie.
fJ
Vorder-
&
Ruckseite -
1D
1. Netzanschluss
& Netzschalter
Verbinden Sie den mitgelieferten
Netzadapter mit dieser Buchse. Mit dem Netzschalter wird der
ProD X ein- und ausgeschaltet.
2. Kombi·Eingonge
Hier kann man symmetrische oder
unsymmetrische Mikrofon-, Instrumenten- oder Line-Pegei-Signale
iiber XLR- oder 6,3 mm-Kiinkenstecker anschlieBen.
3. Stereo Line-Eingonge
Hier kann man die Line-Pegel
von Smartphones, MP3-Piayern oder anderen Quellen via
3,5 mm-Stecker anschlieBen.
4. Main Out LIR
Verbinden Sie diese Ausgange mit den Eingangen
von Aktivlautsprechern oder Studiomonitoren.
5. Aux Out
Zum AnschlieBen von Biihnenmonitoren
iiber 6,3 mm-Kiinkenstecker.
6. Phones-Buchse
Zum AnschlieBen von Stereokopfhorern
iiber einen 3,5 mm-Klinkenstecker.
7. Update
Verbinden Sie diesen Port via Mini-USB mit einem
Computer, urn Firmware-Updates durchzufiihren.
8. Control Bridge
Halt Ihr Smartphone, damit Sie einen kurzen
Blick auf die Mischung werfen konnen.
9. Kanai-Tasten
Driicken Sie diese Tasten, urn einen Kana! zu wahlen
und seinen Pegel an die gewahlte Mischung anzupassen [ 14].
1
o.
BT 1 Stereo Eingonge
Driicken Sie die Taste, urn den
Bluetooth- oder Stereo.Eingangspegel zu wahlen und einzustellen.
Halten Sie die Taste gedriickt, urn ProD X mit einem Bluetooth-Gerat
zu verbinden. Die Bluetooth-Verbindung kann durch elektrostatische
Entladung (ESD) oder schnelle transiente elektrische StorgroBen/
Burst (EFT) unterbrochen werden. In diesem Fall miissen Sie die
Bluetooth-Verbindung manuell wiederherstellen.
11. Main
Driicken Sie diese Taste, urn den Ausgangspegel der
gewahlten Mischung zu wahlen und einzustellen.
12. Phones
Driicken Sie diese Taste, urn den Kopfhorer-
Ausgangspegel zu wahlen und einzustellen.
13. Level
Regelt die Eingangspegel, Mixpegel und
Gesamtausgangspegel.
14. Mix
Schaltet die gewahlte Mischung auf Main, Aux oder FX.
15. FX
Hier wahlt man den gewiinschten Effekt: Verb 1, Verb 2,
Delay 1 oder Delay 2.
16. Pegei-Anzeige
Hier kann man die Eingangs- und Ausgangspegel
c
()
7\
(/)
r-t
OJ
'
r-t
Gl
c
-·
0...
ro
ablesen. Quick Start Guide
