Montageanleitung

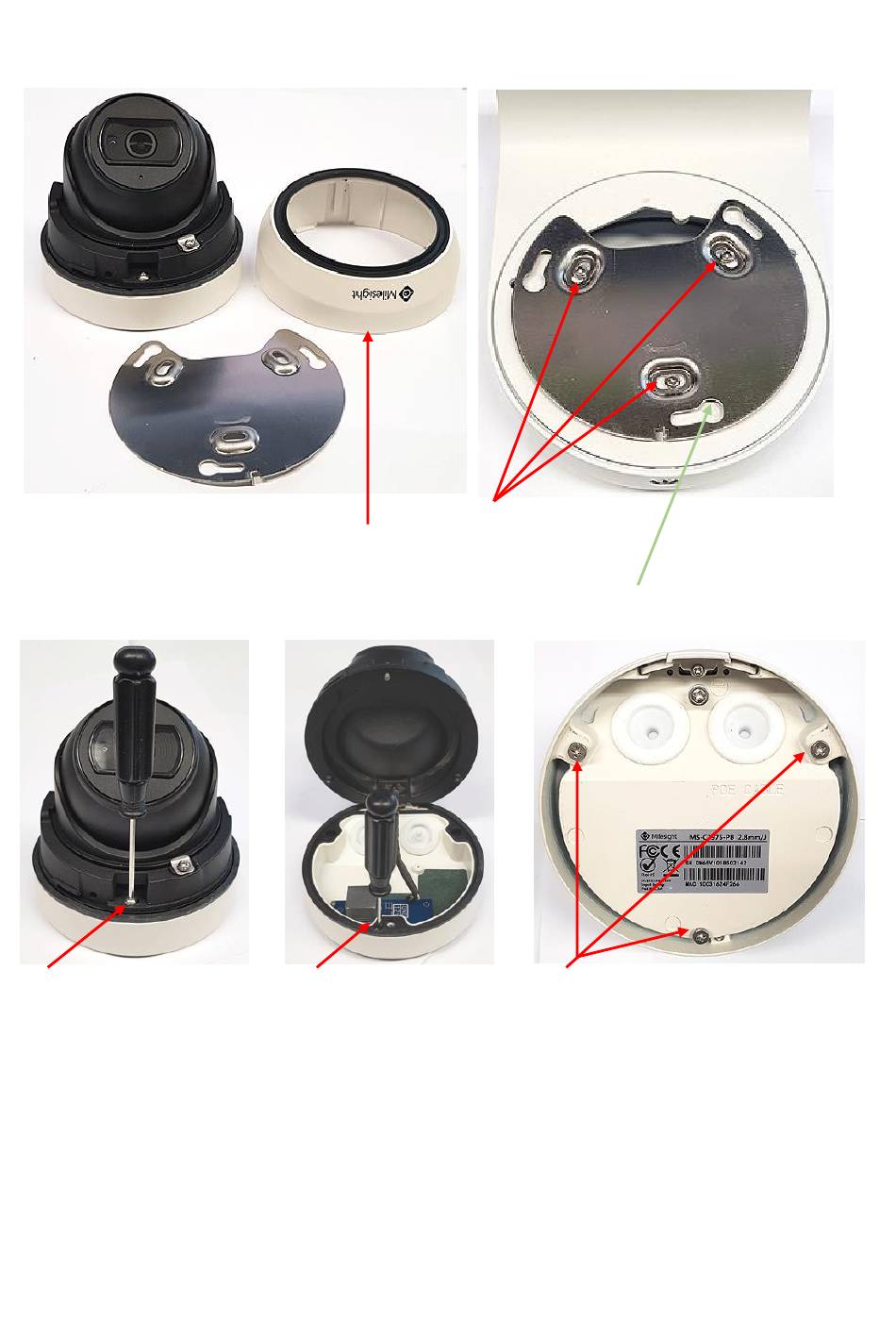

(A) Abdeckung durch links drehen lösen
(C)
Öffnen Sie mit dieser
Schraube den Kamera
Unterteil
Vor Sie die Kamera montieren, den Halter an der Wand befestigen
AP

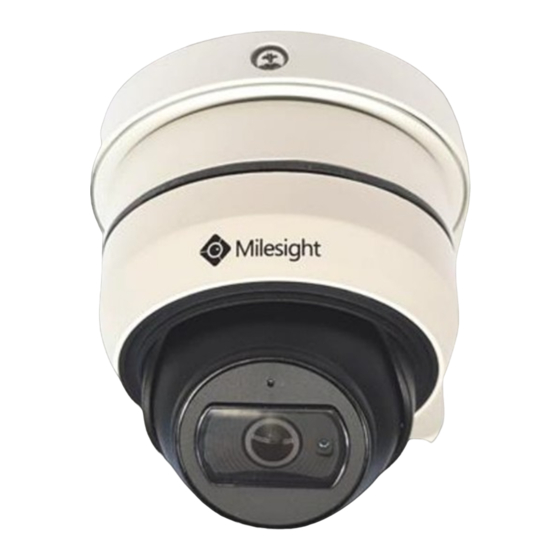

Mini Dome mit Wandhalter
(D)
Jetzt drehen Sie diese
Schraube (D) retour. Setzen
Sie die Kamera auf die
Adapterplatte (B) diese
3 Schrauben (E) in die Aus-
buchtung (BB) setzen und
nach rechts drehen bis an
den Anschlag. Schraube (D),
wieder hineindrehen, jetzt
kann die Kamera nicht mehr
bewegt werden.
(Diebstahlschutz)
MS-C2975-PB-AP + MS-C5375-PB-AP
(B) Adapterplatte mit den beiliegenden
3 Schrauben auf den Halter montieren.
(BB) Ausbuchtung
(E)
Die Unterseite der Kamera wird mit
diesen 3 Schrauben mit der Adapter-
platte (B) verbunden. Schrauben nur
soweit eindrehen, dass möglichst wenig
Spiel zwischen Adapterplatte und Kamera.
ist. Zum arretieren der Kamera diese
Schraube (D) wieder anziehen.
Ref. A71-N
