Montage:

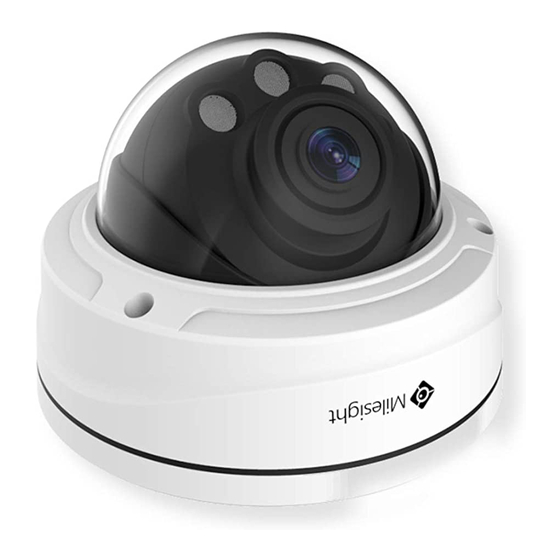

Pro Dome Netzwerk Kamera
MS-C2972-FIPB und MS-C4472-FIPB

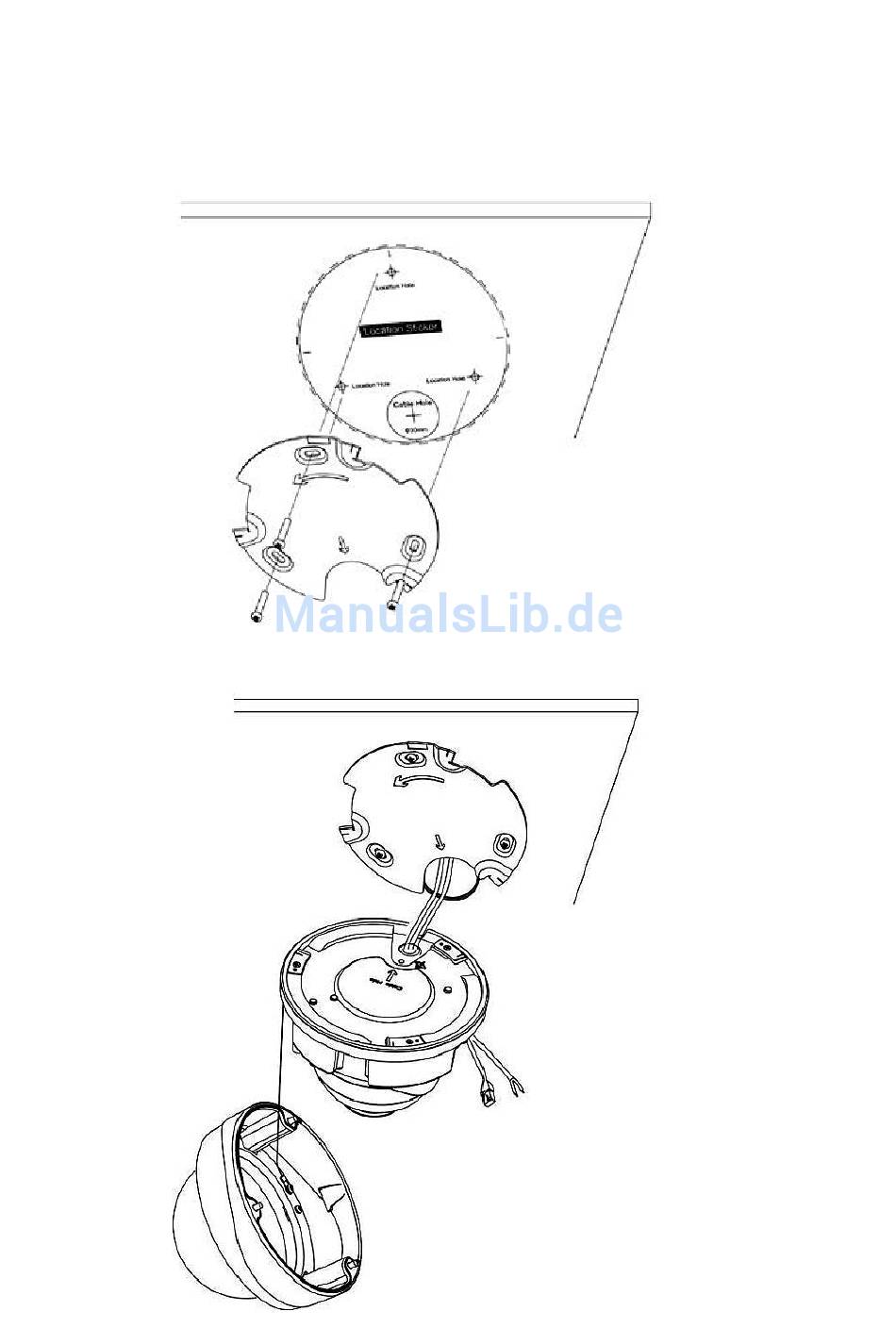

Schritt 1: Befestigen Sie den Aufkleber an der Position, wo Sie Ihre Kamera installieren möchten.
Installieren Sie die mitgelieferte Halterung an der Decke oder an der Wand, befestigen Sie die
Platte mit den beil. Schrauben.
Schritt 2: Führen Sie das Ethernet-Kabel durch die Gummidichtung
Werbung
Verwandte Anleitungen für Milesight MS-C2972-FIPB
Inhaltszusammenfassung für Milesight MS-C2972-FIPB
- Seite 1 Montage: Pro Dome Netzwerk Kamera MS-C2972-FIPB und MS-C4472-FIPB Schritt 1: Befestigen Sie den Aufkleber an der Position, wo Sie Ihre Kamera installieren möchten. Installieren Sie die mitgelieferte Halterung an der Decke oder an der Wand, befestigen Sie die Platte mit den beil. Schrauben.
- Seite 2 Schritt 3: Drehen Sie die Kameraeinheit entsprechend der Richtung wie in der Abbildung dargestellt und dann montieren die Kameraeinheit an der Halterung mit den mitgelieferten Schrauben. Schritt 4: Verbinden Sie das Ethernet-Kabel und die Stromquelle durch die Decke oder an der Wand, dann die Kameraeinheit an der Halterung befestigen.
- Seite 3 Schritt 5: Lösen Sie die Kamerakopf Befestigungsschraube. Drehen Sie die Objektiveinheit in die gewünschte Richtung. Ziehen Sie die Kamera Kopfschrauben-Befestigung wieder an. Schritt 6: Befestigen Sie die Kuppelabdeckung...
- Seite 4 Alarm-Schnittstelle Externe Schnittstelle der Kamera gemäss dem Schema in der Abbildung PIN1: A / B 1 Alarmausgang (≤24V, ≤1A) PIN2: A / B 1 Alarmausgang (≤24V, ≤1A) PIN3: Verbinden mit G (Masse) PIN 4: Verbinden mit Eingang ≤12V...
