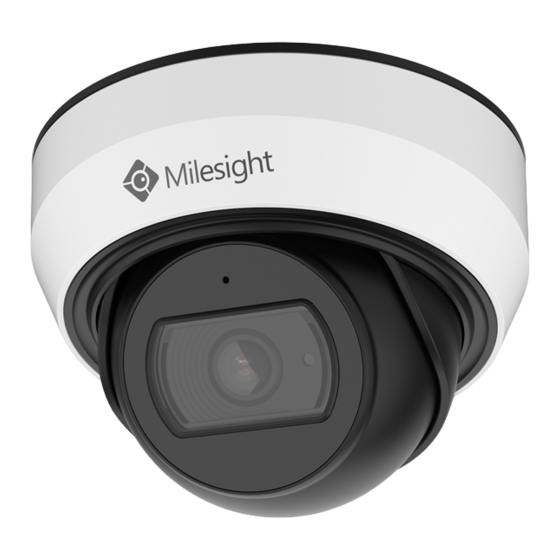

- Seite 1 ISIS-MS-Cxx75-PB Montageanleitung Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Stand: Januar 2020 Distribution und Copyright: FRS GmbH & Co. KG...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke Milesight. Inhalt 1. Wichtige Hinweise 1.1. Sicherheitshinweise 2. Produktinformationen 2.1. Zugangsdaten 2.1.1. IP-Adresse und Benutzername 2.1.2. Passwort und Aktivierung 2.2. Verpackungsinhalt 2.3. Anschlüsse 2.4. Abmessungen 2.5. Technische Daten 3. Montage und Verkabelung 3.1. -
Seite 3: Wichtige Hinweise
1. Wichtige Hinweise 1.1. Sicherheitshinweise Das Blitzsymbol im gleichseitigen Dreieck warnt den Benutzer davor, dass im Inneren des Produkts nicht isolierte Spannungen anliegen. Dies kann zu einem elektrischen Schlag führen und stellt eine Verletzungsgefahr dar. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen. -
Seite 4: Produktinformationen
Falls Sie die Standard IP-Adresse geändert haben oder diese von einem DHCP-Server automatisch neu vergeben wurde, können Sie die IP-Adresse mit der Software [Smart Tools] suchen, welches auf www.milesight.com herunter geladen werden kann. Wie Sie die IP-Adresse manuell ändern, finden Sie in der Betriebsanleitung, die Sie auf www.milesight.de herunterladen können. -
Seite 5: Anschlüsse
2. Produktinformationen (Fortsetzung) 2.3. Anschlüsse RJ45 Mikrofon Kartenslot Reset MicroSD/SDHC/SDXC Hinweise: • Die Error-LED leuchtet, wenn die Kamera startet oder einen Fehler hat. • Reset: Betätigen Sie die Reset-Taste fünf Sekunden lang, wenn Sie die Kamera auf ihre Werkseinstellungen zurücksetzen möchten. 2.4. -
Seite 6: Technische Daten
2. Produktinformationen (Fortsetzung) 2.5. Technische Daten Allgemeine Daten ISIS-MS-C5375-PB 2.8 ISIS-MS-C5375-PB 3.2 ISIS-MS-C5375-PB 4.0 Bildsensor 1/2.8" Progressive Scan CMOS Auflösung 5 Megapixel (2592x1520) Lichtempfindlichkeit Farbe 0.005 Lux (F1.2) Lichtempfindlichkeit SW 0 Lux (IR an) Day/Night automatische Tag-/Nachtumschaltung mit schwenkbarem IR Cut Filter (True Day/ Night) Infrarotlicht integrierte IR-Beleuchtung, bis 25 Meter Reichweite... - Seite 7 2. Produktinformationen (Fortsetzung) Spannungsversorgung ISIS-MS-C5375-PB 2.8 ISIS-MS-C5375-PB 3.2 ISIS-MS-C5375-PB 4.0 Eingangsspannung Stromverbrauch 3.5 W max. (IR aus) / 4 W max. (IR an) PoE Standard IEEE 802.3af Klasse 3 Power over Ethernet Sonstiges Umgebungs-Temperatur -40 °C ~ +60 °C Umgebungs-Luftfeuchtigkeit 0 - 90% (nicht kondensierend) Wetterschutz / Staubschutz IP67...
-
Seite 8: Montage Und Verkabelung
3. Montage und Verkabelung Hinweis: Die zur Inbetriebnahme erforderlichen Komponenten wie Kabel, Stecker oder Netzteil sind nicht im Lieferumfang enthalten. 3.1. Montage Drehen Sie die weiße Abdeckung in Pfeilrichtung, Nehmen Sie die Abdeckung ab. um sie zu lösen. An der Seite befindet sich eine kleine Befestigungs- Drehen Sie die untere schwarze Montageplatte in Schraube ein wenig. - Seite 9 3. Montage und Verkabelung (Fortsetzung) Verwenden Sie das Montagematerial aus dem Bei Wandarm: befestigen Sie die Montageplatte Verpackungsinhalt der Kamera und befestigen Sie am Wandarm. mit den Schrauben die Montageplatte. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
-
Seite 10: Verkabelung
3. Montage und Verkabelung (Fortsetzung) 3.2. Verkabelung Nehmen Sie den Beutel mit der Kabeldichtung aus Siehen Verschraubung dem Verpackungsinhalt der Kamera. Schraubbolzen nacheinander über das Kabel, an das Sie die Kamera verbinden möchten. In der Dichtung ist ein seitlicher Schlitz. Führen Pressen Dichtung vorsichtig... - Seite 11 3. Montage und Verkabelung (Fortsetzung) Schieben Schraubbolzen Schrauben Sie die Verschraubung feste an. Kamerakabel und schrauben Sie diesen fest. Als Zusammenfassung: Netzwerkanschluss- Verbinder Schraubbolzen O-Ring Netzwerkkabel Dichtungsring Verschraubung Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
-
Seite 12: End-Montage
3. Montage und Verkabelung (Fortsetzung) 3.3. End-Montage Haken Sie die Kamera in Pfeilrichtung in die Ziehen Sie die Befestigungs-Schraube an. Prüfen Montageplatte ein. Sie den festen Halt der Kamera. Seite befindet sich eine weitere Richten Sie die Kamera aus. Dabei sollte die Befestigungs-Schraube. - Seite 13 3. Montage und Verkabelung (Fortsetzung) Setzen Sie die weiße Abdeckung wieder auf. Danach müssen Sie die weiße Abdeckung im Führen Sie dabei die Halterungen in die dafür Uhrzeigersinn drehen, damit sich die weißen vorgesehenen Freiräume ein. Halterungen einhaken. Achten Sie auf die Neigung des Gehäuses. Die weiße Abdeckung passt nur korrekt auf die Kamera, wenn die Neigung der Abdeckung synchron mit der Kamera ist.
-
Seite 14: Sd-Karte Und Reset
4. SD-Karte und Reset Drehen Sie die weiße Abdeckung in Pfeilrichtung, Auf der Rückseite der Kamera befindet sich eine um sie zu lösen und nehmen Sie die Abdeckung kleine schwarze Abdeckung. Lösen Sie die beiden Schrauben und nehmen Sie die Abdeckung ab. Falls die Abdeckung nicht zugänglich ist, lockern Darunter befinden sich der Kartenslot und die Sie ein Wnig die Befestigungs-Schraube, bis Sie... -
Seite 15: Sonstige Informationen
5. Sonstige Informationen 5.1. Bedienung und Menü Eine ausführliche Anleitung zur Bedienung der Kamera können Sie auf www.milesight.de herunterladen. Software, Tools und Updates können Sie auf www.milesight.com herunterladen. 5.2. Entsorgung Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. - Seite 16 Distribution und Copyright: FRS GmbH & Co. KG www.frs-online.de...
