Gerätebeschreibung

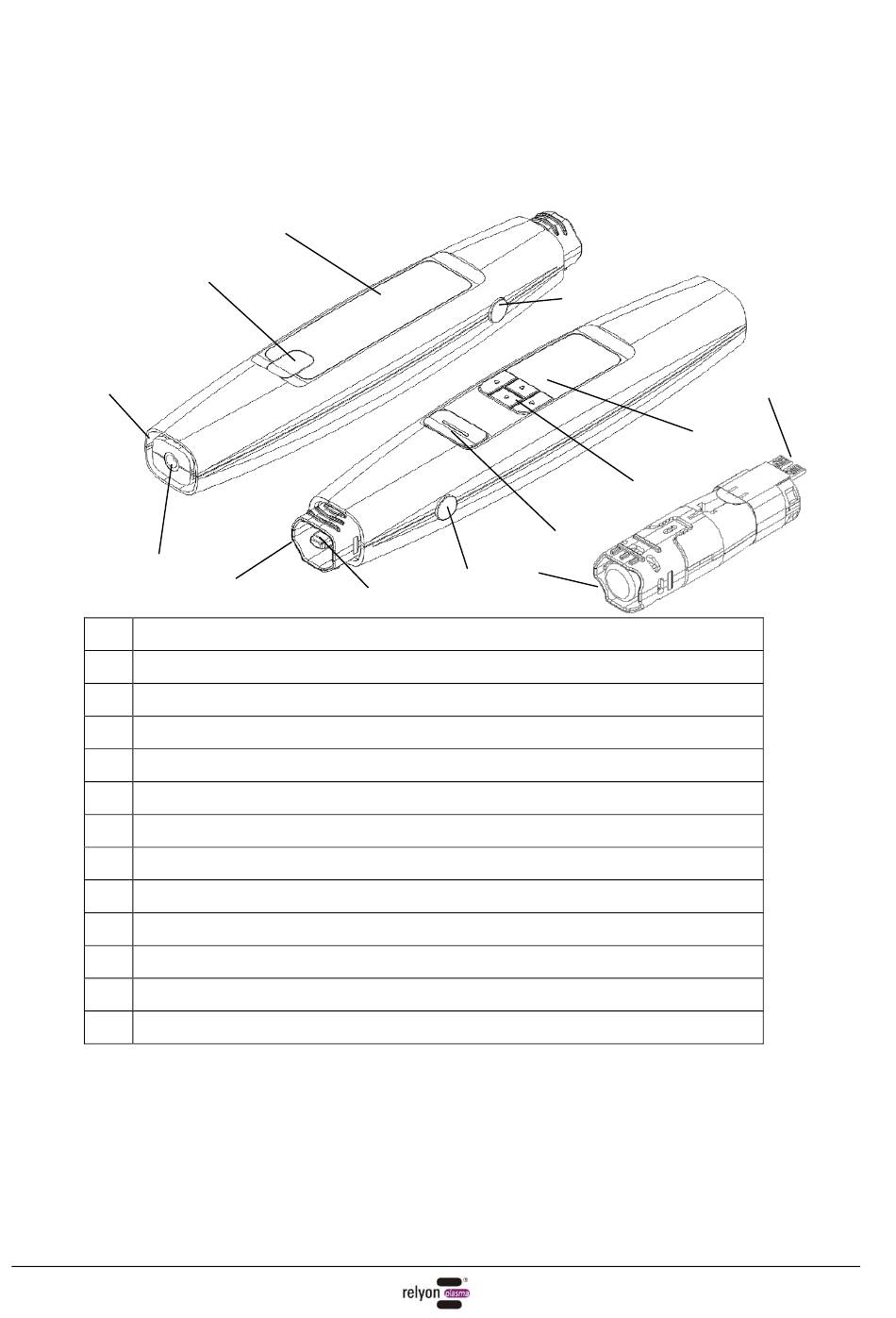

Folgend werden die Einzelteile des Plasmaerzeugers schematisch dargestellt und benannt.
An entsprechender Stelle der Betriebsanleitung wird auf diese Begriffe zurückgegriffen.
7
10
Nr.
Bauteil-Bezeichnung
Wechselmodul „Standard" (im Gerät eingesetzt)
1
2
Piezoelement im Wechselmodul (im Wechselmodul fest verbaut)
3
Rastknopf für Wechselmodul (beidseitig)
4
Start/Stopp-Taste
5
Menü-Tasten
6
Display
7
Lufteinlass
8
Typenschild
9
Abdeckung für Serviceschnittstelle (nur für Service durch relyon plasma)
10
Buchse für Steckernetzteil
Wechselmodul „Nearfield" (entnommen dargestellt)
11
12
Kontaktplatine des Wechselmoduls
8
8
9
1
11
3
2
3
6
5
4
BA-PZ3_ML / F0354400
