Den Begrenzungsschalter Testen - Friendly Robotics Robomow RL serie Betriebs- & Sicherheitshandbuch

6 mm von jedem Kabel
abisolieren und jedes Kabel in
das Loch des Anschlusses
stecken

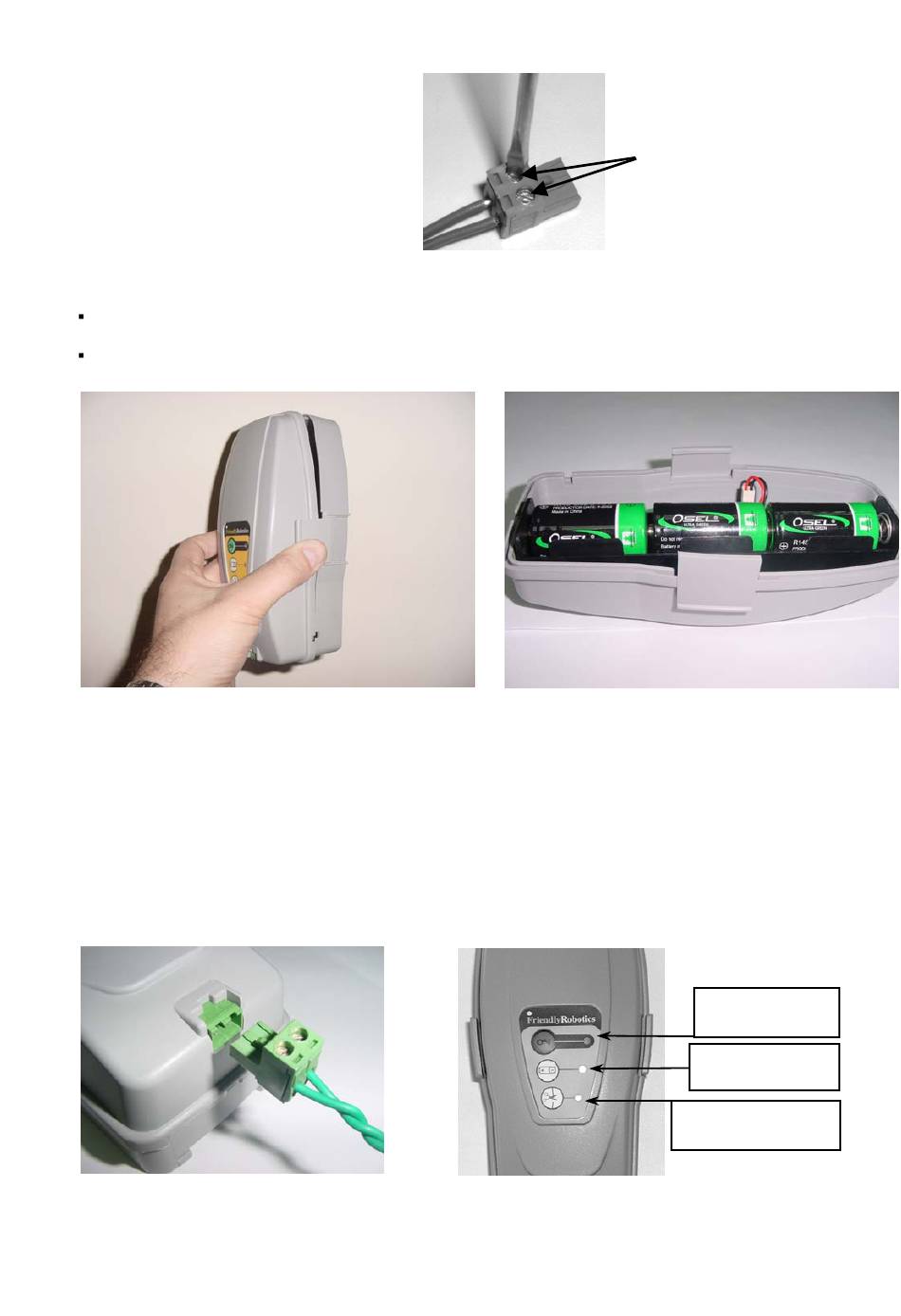

Nehmen Sie den Begrenzungsschalter, drücken Sie die Klemmen an beiden Seiten zusammen
(Abbildung 1.11), und entfernen Sie die Deckel vom Begrenzungsschalter.
Setzen Sie die 3 C Batterien in die Halterung, Abbildung 1.12 und montieren Sie den
Begrenzungsschalter.
Abbildung 1.10 Den Deckel
zusammendrücken und entfernen.

1.10 Den Begrenzungsschalter testen

Stecken Sie den Begrenzungsdrahtanschluss in den Begrenzungsschalter (Abbildung 1.13) und
drücken Sie auf die ‚ON' Taste (Abbildung 1.13). Eine kleine blinkende grüne Lampe neben dem
Schalter ‚ON' zeigt an, dass das System eingeschaltet ist und ordnungsgemäß arbeitet. Der
Begrenzungsschalter
verfügt über eine
Begrenzungsdraht. Abbildung 1.14.
Abbildung 1.13 Anschluss in den
Schalter stecken
Draht in Anschluss stecken und festschrauben
Anzeige für schwache
Abbildung 1.12 C Batterie in Halterung
einsetzen.
Batterien und
Abbildung 1.14 Armaturenbrett des
Begrenzungsschalters
Mit einem kleinen flachen
Schraubendreher diese
beiden Schrauben anziehen
getrennten/unterbrochenen
Ein-Schalter und
Anzeigelampe.
Anzeigelampe
schwache Batt.
Anzeigelampe unter-
brochener Draht.
