Den Begrenzungsschalter Testen - Friendly Robotics Robomow RL350 Betriebs- & Sicherheitshandbuch

6 mm von jedem Kabel
abisolieren und jedes Kabel in
das Loch des Anschlusses
stecken
Abbildung 1.10 – Draht im Anschluss stecken und festschrauben

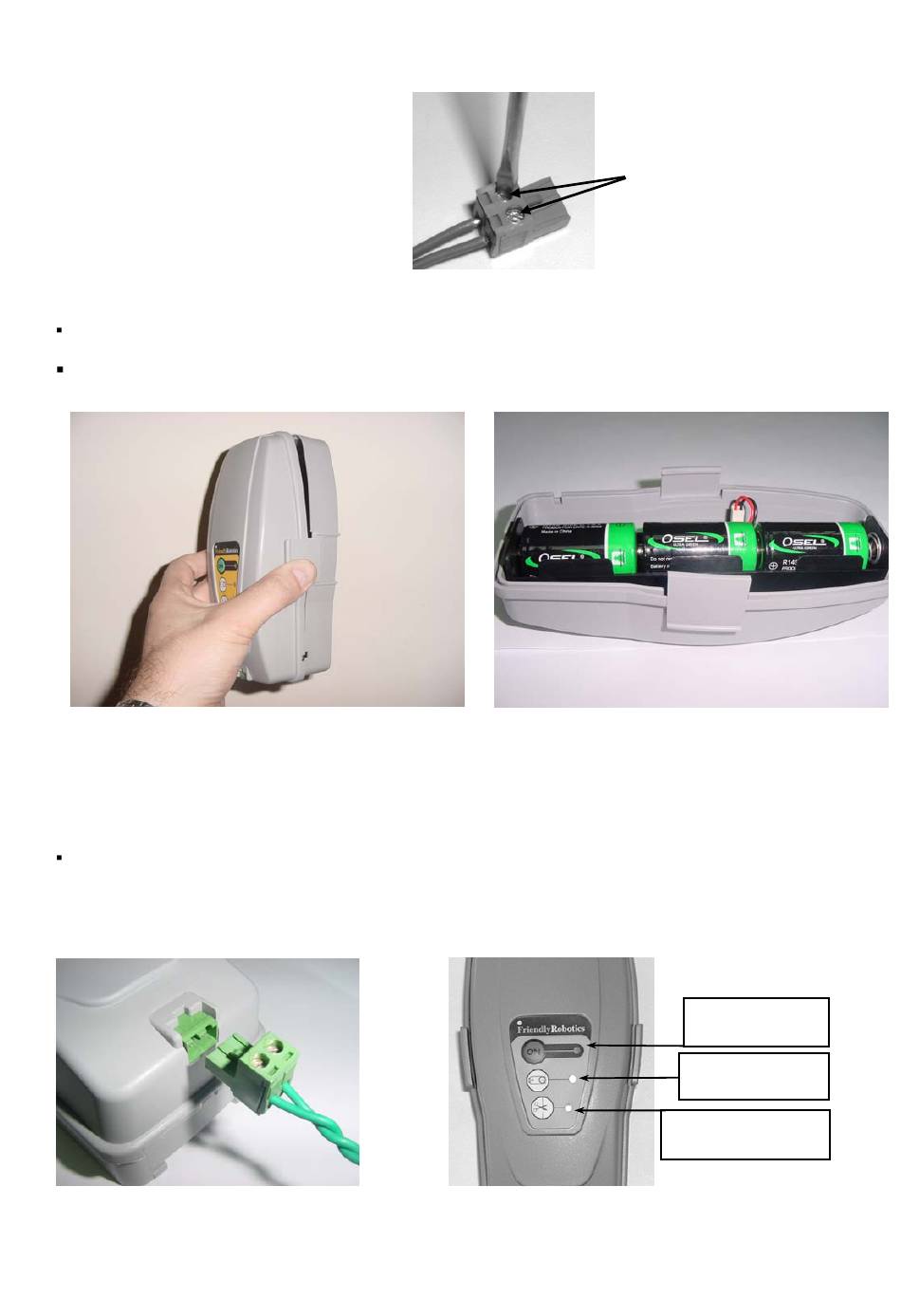

Nehmen Sie den Begrenzungsschalter, drücken Sie die Klemmen an beiden Seiten zusammen wie
gezeigt in der Abbildung 1.11, und entfernen Sie die Deckel vom Begrenzungsschalter.
Setzen Sie die 3 C Batterien in die Halterung ein wie gezeigt in Abbildung 1.12 und montieren Sie den
Begrenzungsschalter wieder.
Abbildung 1.11 – Deckel zusammendrücken
zum entfernen.

1.10 Den Begrenzungsschalter testen

Stecken Sie den Begrenzungsdrahtanschluss in den Begrenzungsschalter (Abbildung 1.13) und
drücken Sie auf die ‚ON' Taste (Abbildung 1.13). Eine kleine blinkende grüne Lampe neben dem
Schalter ‚ON' zeigt an dass das System eingeschaltet ist und ordnungsgemäß arbeitet. Der
Begrenzungsschalter verfügt auch über eine Anzeige für schwache Batterien und für getrennten/
Unterbrochenen Begrenzungsdraht. Abbildung 1.14.
Abbildung 1.13
den Schalter stecken
– Anschluss in
Mit einem kleinen flachen
Schraubendreher diese
beiden Schrauben anziehen
Abbildung 1.12 C. Batterien in Halterung
einsetzen.
Abbildung 1.14
–
Armaturenbrett des
Begrenzungsschalters
Ein-Schalter und
Anzeigelampe
Anzeigelampe
schwache Batt.
Anzeigelampe unter-
brochener draht
