Es wurde alles unternommen, das vorliegende Handbuch so vollständig, präzise und aktuell zu gestalten. Oki übernimmt keine Garantie für Fehler, die außerhalb unserer Kontrolle liegen. Oki kann auch nicht garantieren, dass von anderen Herstellern vorgenommene Software- und Geräteänderungen und die in diesem Handbuch enthalten sind, sich auf diese Informationen beziehen.
SICHERHEITSANWEISUNGEN Dieser Drucker wurde sorgfältig entwickelt, um sicher und verlässlich über die Jahre zu arbeiten. Wie bei allen elektrischen Geräten sollten jedoch einige grundlegenden Vorsichtsmaßnahmen getroffen werden, um Personen- oder Geräteschäden zu vermeiden: > Lesen Sie dieses Handbuch sorgfältig und bewahren Sie es für den zukünftigen Gebrauch auf. >...
Behandlung der Tonerkartusche und Bildtrommel > Belassen Sie die Tonerkartusche und Bildtrommel in ihren Verpackungen, bis sie benötigt werden. Verwenden Sie nach dem Ersetzen der Tonerkartusche oder Bildeinheit die Verpackungen, um die alte Tonerkartusche oder Bildeinheit zu entsorgen. > Setzen Sie die Tonerkartusche und die Bildeinheit nicht länger als ein paar Minuten dem Licht aus. Setzen Sie die grüne Trommel (innerhalb der Bildtrommel) niemals direkter Sonneneinstrahlung aus.
LESEN SIE DIES, BEVOR SIE MIT DER ARBEIT BEGINNEN Installationsvoraussetzungen Wegen der Komplexität und Notwendigkeit Einstellungen vorzunehmen, muss dieses Gerät von einem qualifizierten Ingenieur installiert werden, es sei denn der Drucker wird nur zusammen mit dem 500 Blatt Multifunktionskassette verwendet. Unsachgemäße Installation kann das Produkt beschädigen.
Gerät an einen anderen Ort bringen Heben Sie das Gerät an den Stellen an, die in der Abbildung unten gezeigt werden und tragen Sie es waagerecht. > ACHTUNG Es werden zwei Personen benötigt das Gerät anzuheben und zu tragen. Der Schwerpunkt des Geräts befindet sich, von vorne gesehen, etwas links von der Mitte.
ALLGEMEINE WARNUNGEN Berühren Sie nicht die Fototrommel. Kratzer und Flecken auf der Trommel führen zu unsauberen Ausdrücken. Die Fixiereinheit ist extrem heiß. Seien Sie bei Arbeiten in diesem Bereich besonders vorsichtig. Alle optionalen Unterschränke/Papierfächer sind mit fünf Feststellern ausgerüstet. Drehen Sie diese Feststeller soweit nach unten, bis sie den Boden berühren.
HINWEISE BEIM UMGANG MIT LASERN Wellenlänge 785 nm +10 nm /-15nm Impulsdauer Europa Modell 45 cpm: (4.4 µs ± 4.4 ns)/7 mm USA: Modell 45 cpm: (5.7 µs ± 5.7 ns)/7 mm Ausgangsleistung 0.2 mW - 0.4 mW Dieser Produkt enthält ein Kleinleistungslasergerät. Aus Sicherheitsgründen sollten Sie weder eine Abdeckung entfernen, noch versuchen, Eingriffe im Gerät vorzunehmen.

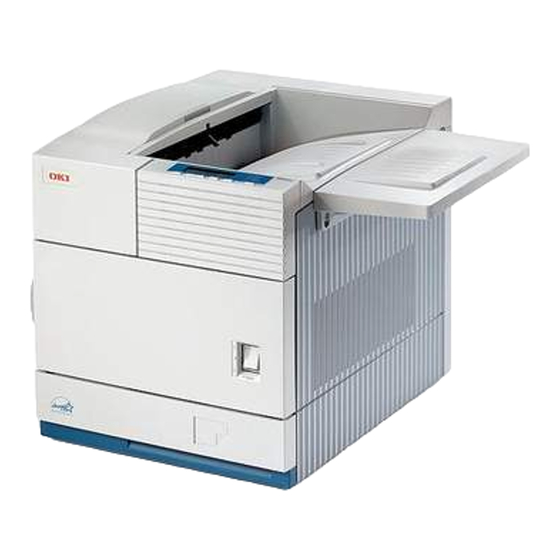

ÜBERSICHT Einführung Vielen Dank für Ihren Kauf des Oki 8300 digitalen Hochgeschwindigkeitsdruckers Es wird empfohlen, dass der Bediener sich vor der Verwendung des Produkts dieses Handbuch durchließt, um sich mit allen Hauptfunktionen und den zu beachtenden Sicherheitsmassnahmen vertraut zu machen. Für die Installation der Eine bestimmte Grundkenntnisse von Computern ist notwendig, um die Druckertreiber zu installieren.
Die wichtigsten Funktionen Eine Reihe von Zubehörteilen für mehr Produktivität Optionales Zubehör wie Duplex Module für doppelseitige Ausdrucke, zusätzliche Papiereinzugseinheiten, um eine größerer Auswahl an Papierformaten und –mengen zur Verfügung zu haben sowie Papiersortiereinheiten, um Ausdrucke zu sortieren und zu organisieren. 600 dpi hochauflösender Druck Hochgenauere und qualitativ hochwertiger Druck mit einer Auflösung von 600 dpi.
TEILEBEZEICHNUNG UND FUNKTIONEN Aussen Papierführung (manueller Papiereinzug) Netzschalter Ausgabefach Zum Ein- und Ausschalten des Geräts. Duplex Modul/manueller Papiereinzug Papierfach 1 Modul für doppelseitigen Druck. 10. Unterschrank mit Papierfach für 3 x 500 Oberer Papierausgabebereich Blätter* Zur Ablage von Ausdrucken. 11. Unterschrank mit Mehrzweckfach und Verlängerung oberes Ausgabefach 2000 Blatt Kassette Für große Papierformate.
Innen 13. Seitenabdeckung Duplex Modul 19. Kartuschenentriegelungshebel Öffnen, wenn ein Papierstau im Wenn Sie die Trommel, die Toner- Duplex Modul aufgetreten ist. oder Entwicklerkartusche auswechseln müssen, klappen Sie 14. Verriegelung Seitenabdeckung diesen Hebel nach unten, und ziehen Drücken Sie den Hebel nach oben, Sie die Kartusche heraus.
TEILEBEZEICHNUNG UND FUNKTIONEN Peripheriegeräte einschließlich 17 — Übersicht...
Seite 19
Drucker 2000 Blatt Papier von 80 g/m lb) aufnehmen kann. Verlängerung oberes Ausgabefach Mehrzweckfach (B83MP) Montieren Sie die Verlängerung am oberen Papierausgabefach. Diese Für bis zu 500 Blatt Papier von 80 g/ Verlängerung ist für große (20 lb). Auch Spezialpapier wie Papierformate bestimmt.
Bedienung des Hauptgeräts Anzeige und Anzeigeelemente zeigen den aktuellen Druckerstatus an. Alle Druckereinstellungen werden über die Tasten und das Display vorgenommen. BEREIT DATEN FEHLER ZURÜCK/C Display Zeigt den aktuellen Druckerstatus an. [ i ] in einer Meldung, bedeutet, dass auf die Taste [INFORMATION] gedrückt werden sollten.
Menügruppen und Erklärung der Funktionsweise der Tasten auf dem Bedienfeld des Hauptgeräts Die Menügruppen sind in fünf Gruppen gegliedert und werden nacheinander durch Drücken der Taste [MENU] aufgerufen. Wird die Taste [OK] gedrückt, während das gewünschte Menüfenster angezeigt wird, erscheint einen Meldung, die den nächsten Schritt nennt, der durchzuführen ist. Übersicht —...
Einen Druckauftrag abbrechen und Druckdaten löschen Drücken Sie während des Druckvorgangs auf die Taste [ZURÜCK/C]. Der Druckvorgang wird gestoppt, und eine Meldung fordert Sie auf, zu bestätigen, dass der Auftrag gelöscht werden soll. Drücken Sie auf die Taste [OK], um die Daten zu löschen. Wenn Sie das Löschen abbrechen wollen, drücken Sie auf die Taste [ZURÜCK/C].
Stellen Sie die Papiersorte ein. Wenn Sie Papier einlegen die Papiersorte ändern, sollten Sie > Die Meldung “PAPIER EINLEGEN” oder unbedingt die im Abschnitt Papierformat “PAPIERKASS. ÖFFNEN UND PAPIER und Papiertyp einstellen enthaltenen EINLEGEN” wird angezeigt, wenn Papier Hinweise beachten. während des Druckens zu Ende geht.
Technische Daten der Papierfächer Die technischen Daten zu Papiersorten und –formaten, die in die Papierfächer eingelegt werden können sind unten aufgeführt. Fach Fach Nr. Verwendbare Papiersorten Verwendbare Papierformate Papiergewicht (Fachbez.) Papierfach 1 Fach 1 Normalpapier. (Siehe nächste Seite für 8½ x 11, A4, B5 60 bis 105 g/m verwendbares Normalpapier.) oder 16 bis 28 lb...
Fach Fach Nr. Verwendbare Papiersorten Verwendbare Papierformate Papiergewicht (Fachbez.) Unterschrank/ Oberes Fach 2 Wie Mehrzweckfach Papierfach für Mittleres Fach 3 Normalpapier. Wenn “AUTO-INCH” bei der Einstellung 60 bis 105 g/m 3 x 500 (Siehe nächste des Papierformats und der Papiersorte oder 16 bis 28 lb Blätter Seite für...
Drücken Sie auf die Taste Papierformat und –art über das Bedienfeld vom Hauptdrucker EINSTELLUNGEN FÜR PAPIERFACH ÄNDERN OK einstellen Wenn FACH 1 in Schritt 4 ausgewählt wurde, Wenn Sie das Papierformat oder die wird die Meldung oben im Display angezeigt. Papiersorte ändern, sollten Sie unbedingt die Drücken Sie auf die Taste [OK].
Papier in das Mehrzweckfach einlegen Das Papier wird auf dieselbe Art und Weise in das Mehrzweckfach eingelegt, wie dies für das Papierfach 1 oben beschrieben wurde. Beim Einlegen von Umschlägen, Postkarten und Transparentfolien beachten Sie folgende Beschreibung. > Zwei Höchstmarkierungen sind angegeben: Eine für Normalpapier und eine für Spezialpapier. Maximum height line for plain paper Do not exceed this line when loading plain paper.
Klappen Sie die beiden Andruckhebel an Andruckhebel an der Fixiereinheit der Fixiereinheit (A und B in der Wenn Umschläge aus dem Mehrzweckfach Abbildung) nach unten. zugeführt werden, können die Umschläge beschädigt werden, oder der Druck auf den Umschlägen ist verwischt und zwar selbst dann, wenn nur Umschläge entsprechend den genannten Spezifikationen verwendet werden.
Transparentfolie einlegen Legen Sie die Transparentfolie so ein, dass das weiße Etikett nach oben zeigt. Achten Sie darauf, dass kein Bild auf das Etikett gedruckt wird. Wird das Etikett bedruckt, sind die Ausdrucke verschmiert. Transparentfolien können nur im Hochformat eingelegt werden. Technische Daten (Mehrzweckfach) Bezeichnung Mehrzweckfach...
Legen Sie das Papier in die auf der Papier in den Unterschrank mit rechten Seite befindlichen Papiertische Mehrzweckfach und 2000 Blatt ein. Dieser fasst ca. 1.200 Blatt. Kassette einlegen Oberes Papierfach Das obere Papierfach ist dasselbe wie das Mehrzweckfach. Das Papier und das Einlegen des Papiers entsprechen dem Mehrzweckfach.
Lagerung von Verbrauchsmaterialien Oki empfiehlt original Oki Verbrauchsmaterialien zu verwenden. Nicht originale Produkte können die Druckleistung beeinträchtigen und die Garantie ungültig werden lassen. Zu den Standard-Verbrauchsmaterialien bei diesem Gerät, die vom Benutzer auszutauschen sind, gehören: Papier, Tonerkartusche, Entwicklerkassette und Heftklammerpatrone für den Finisher.
ausgerüstet ist, öffnen Sie ebenso die Toner nachfüllen Seitenabdeckung. Wenn der Toner zur Neige geht, wird die Meldung TONERKARTUSCHE WECHSELN im Display angezeigt. Dies bedeutet, dass die Tonerkartusche ausgewechselt werden muss. Wenn Sie auf die Taste [INFORMATION] während eines Druckvorgangs oder im Standby Modus drücken, wird die verbleibende Tonermenge (als Prozentsatz) angezeigt.
Seite 33
Entfernen Sie die Versiegelungsaufkleber Duplex Modul ausgerüstet ist, schließen auf der Kartusche vorsichtig. Sie ebenso die Seitenabdeckung. Entfernen Sie das Schutzblatt aus der 11. Klappen Sie den Verriegelungshebel Tonerkartusche. zurück und schließen Sie die Frontabdeckung. > Fotoleittrommel nicht berühren und nicht Schütteln Sie die Entwicklerpatrone nicht beschädigen.
Entnehmen Sie die neue Auswechseln der Entwicklerkartusche aus der Verpackung Entwicklerkartusche und entfernen das Schutzmaterial A und B. Wenn eine Kartusche ausgewechselt werden muss, erscheint eine Meldung auf dem Display, die auf diese Notwendigkeit hinweist. Befolgen Sie folgende Schritte, um die Entwicklerkartusche auszutauschen.
DRUCKEN VON EINEM COMPUTER Im vorliegenden Kapitel ist beschrieben, wie die Druckertreiber und Druckerdienstprogramme auf einem Computer installiert und genutzt werden. Es wird auch die Auftragshaltefunktion beschrieben, mit der Sie einen Druck vom Bedienfeld des Druckers starten können. Das Gerät als lokalen Drucker nutzen Wenn Sie dieses Gerät als lokalen Drucker nutzen wollen, müssen Sie Ihren Computer an die Parallelschnittstelle anschließen (siehe Abbildung).
Druckertreiber und DRUCKERTREIBER UND Druckerdienstprogramme DRUCKERDIENSTPROGRA deinstallieren MME INSTALLIEREN Wenn Sie einen Drucker deinstallieren Die folgende Software kann mit dem möchten, der mit dem Assistenten für die Druckerinstallation installiert wurde, klicken Installationsprogramm auf der mitgelieferten Sie mit der rechten Maustaste auf den Drucker, CD-ROM installiert werden: der in dem Fenster Drucker der •...
Seite 38
Wenn Sie Plug-and-Play oder den Assistenten und dann auf [Drucker]. Das Fenster für die Druckerinstallation verwenden, um die Drucker wird angezeigt. Druckertreiber zu installieren, geben Sie den unten aufgeführten Verzeichnisnamen Doppelklicken Sie auf das Symbol [Neuer als Quellverzeichnis ein. Drucker]. Klicken Sie auf die Schaltfläche [Weiter].
DRUCKERTREIBEREINSTELLUNGEN UNTER WINDOWS In diesem Abschnitt ist beschrieben, wie Sie die Druckertreibereinstellungen von Ihrem Computer aus mit Windows ändern können. Wenn kein Druckertreiber installiert wurde, sollten Sie diesen mittels der mitgelieferten CD-ROM installieren. Nähere Hinweise finden Sie unter Druckertreiber und Druckerdienstprogramme installieren.
Öffnen Sie den Webbrowser auf Ihrem DRUCKERKONFIGURATION Computer. ÜBER NETZWERK Wenn Sie von Ihrem Computer über einen Webbrowser wie beispielweise Internet Explorer oder Netscape Navigator zugreifen, können verschiedenen Einstelllungen über das Netzwerk vorgenommen werden. Die folgenden Produkte und Computersystemanforderungen sind Geben Sie die zuvor für das Gerät notwendig, um auf die Webseiten dieses festgelegte IP-Adresse in das Feld...
Benutzerverzeichnis einrichten INHALTE DER WEBSEITE Die Benutzerindexnamen in der Anzeigeliste UND DEREN FUNKTION im Bedienfeld werden eingerichtet. Zugriff einrichten Parameter für Warnmeldungen* Die Zugriffsbeschränkung auf die Webseiten Die Parameter für die Adressinformationen der wird nachstehend beschrieben. Warnmeldungen werden hier gespeichert. Die Netzwerkkarte einrichten Warnmeldung wird übertragen, wenn ein Problem auftritt, z.B.
vom Computer aus gedruckt, werden die AUFTRAGSKONTROLLE Druckdaten nicht sofort ausgegeben und im In diesem Abschnitt ist der Ablauf dieser Drucker als gehaltener Auftrag solange Funktion beschrieben. Um die gespeichert, bis er über das Bedienfeld Auftragskontrolle für Ihren Druckauftrag aufgerufen wird. nutzen zu können, wählen Sie [Eigenschaften] Der Druckvorgang kann ggf.
Vor Druck mit Kennwort speichern: Drücken Sie auf die Taste [OK]. Die Kennworteingabe im Bedienfeld des Druckers ist erforderlich, um den Druckvorgang zu starten. Probedruck mit Kennwort: Nachdem ein Satz ausgedruckt wurde, muss im Bedienfeld des Druckers das Kennwort eingegeben werden, um die verbleibenden Wenn auf die Taste [OK] gedrückt wird, werden Sätze auszudrucken.
Gehen Sie wie in Schritt 5 vor, um das Wenn dieser Menüpunkt ausgewählt wird, wird Kennwort von der zweiten bis zur fünften der Vorgang beendet. Die Schritte 8 und 9 Stelle einzugeben, und drücken Sie müssen in diesem Fall nicht ausgeführt anschließend auf die Taste [OK].
Sie auf das Symbol auf OKI PPD Dienstprogramme dem Desktop. Die auf der CD-ROM enthaltenen Dateien werden angezeigt. Mit dem OKI PPD Dienstprogramm werden die Kontonummern und Kennwörter gespeichert, Doppelklicken Sie auf das Symbol wenn der Kostenstellenmodus oder die [Installieren].
Drucker auswählen Papiereinstellung Führen Sie die nachfolgenden Schritte aus, um Wählen Sie [Papierformat] im Menü [Datei] der Anwendungssoftware aus. den Drucker auszuwählen. Vergewissern Sie sich, dass der Drucker an dasselbe Netzwerk wie Ihr Computer angeschlossen ist. Wählen Sie [Auswahl] im Apple Menü aus. Klicken Sie auf das Symbol [LaserWriter Stellen Sie die einzelnen Parameter ein.
Beenden]. speichern möchten. Um dieses Dienstprogramm zu starten, Wenn die PPD Datei mit diesem müssen Sie das Verzeichnis [Oki B8300 Dienstprogramm geändert werden soll, Extras] auf Ihrer Festplatte öffnen und müssen Sie den Drucker wieder mit der Funktion [Auswahl] definieren. Befolgen dann auf das Symbol [B8300 Dienstprogramm] doppelklicken.
KONFIGURATION EINSTELLEN Es können drei Grundeinstellungen vorgenommen werden. Diese sind: Standardeinstellung Druckergrundeinstellungen. PCL Einstellungen Zur Einstellung des PCL Zeichensatzes. PostScript Einstellungen Zur Einstellung, ob beim Auftreten eines PostScript Fehlers eine PostScript Fehlermeldung ausgedruckt wird oder nicht. Drücken Sie auf die Taste [OK]. Bedienungsablauf bei allen Druckerkonfigurationseinstellungen Drücken Sie auf die Taste...
Standardeinstellungen Mit den Standardeinstellungen können detaillierte Druckbedingungen eingestellt werden, um ohne Druckertreiber zu drucken (um beispielsweise von der MS-DOS Ebene zu drucken und von einem Computer zu drucken, ohne dass ein Druckertreiber installiert wurde). Die Einstelllungspunkte werden unten aufgeführt. Wenn einige Funktionen sowohl im Druckertreiber als auch im Bedienfeld eingestellt werden, werden die Werte, die im Druckertreiber eingestellt werden, die außer Kraft setzen, die über das Bedienfeld eingestellt werden.
Anwenderspezifische Einstellungen Anwenderspezifische Einstellungen werden für verschiedene Einstellungen verwendet, die sich auf die Betriebsbedingungen beim Kunden beziehen. Die Funktionen, die an die Bedingungen beim Kunden angepasst werden können, sind unten aufgeführt. Gesamtzählung Die Anzahl der gedruckten Seiten u.ä. wird angezeigt. Listendruck Wird verwendet, um eine Liste mit Einstellungen zu drucken, die vorgenommen wurden, oder um eine Schriftartliste zu drucken.
Print Server Karte, verwendet werden, Funktionen einstellen wird ausgedruckt. Gesamtzählung > Liste mit PostScript Schriftarten drucken: Die Anzahl der von diesem Gerät gedruckten Es wird eine Liste mit Schriftarten Seiten kann angezeigt und gedruckt werden. ausgedruckt, die mit den PostScript Druckertreibern verwendet werden Listendruck können.
GERÄTEBETREUER- Die werkseitig eingestellte Gerätebetreuer PROGRAMME Codenummer lautet 00000. “-” an erster Stelle ändert sich in “*” und “-” an Die Programme verwenden der zweiten Stelle blinkt. Wenn Sie die eingegebene Nummer korrigieren wollen, Wenn Sie die Gerätebetreuerprogramme zum drücken Sie auf die Taste [ZURÜCK/C]. ersten Mal verwenden, müssen Sie eine Gerätebetreuerprogramm Codenummer Gehen Sie wie in Schritt 3 vor, um die...
Aufbau des Einstellungsverfahrens für Gerätebetreuerprogramme Der Ablauf bei Auswahl und Einstellung der Gerätebetreuerprogramme ist unten abgebildet. Mit den Tasten [OK] und [ZURÜCK/C] können Sie in jede Richtung durch die Einstellschritte entlang eines Programmeinstellpfads navigieren. Die Programmschritte beginnen bei den Hauptkategorien auf der linken Seite der Tabelle und setzen sich nach recht fort.
Ausdrucken wird in der Gesamtanzahl der Gerätebetreuerprogramme Ausrucke als “SONSTIGE” erfasst. Dieser Abschnitt beschreibt die Energieparmodus Gerätebetreuerprogramme, die über das Bedienfeld des Hauptgeräts eingestellt werden Im Energiesparmodus stehen zwei Programme können. zur Verfügung, um die Stromkosten des Benutzers zu senken, natürliche Ressourcen zu Kontenverwaltung erhalten und die Umweltverschmutzung zu Das Programm Kostenstellenmodus wird...
Tonersparmodus wenn ein Übertragungsfehler aufgetreten ist. Die Lautstärke des Pieptons kann auf zwei Wenn Sie im Tonersparmodus drucken, können Stärken eingestellt werden. In der Sie den Tonerverbrauch reduzieren. Bei Standardeinstellung ist der Piepton aktiviert. aktiviertem Tonersparmodus werden Schwarzflächen als Halbton ausgedruckt. Geräteeinstellung (Diese Einstellung ist nur bei Drucken ohne In diesem Programm können Sie den Betrieb...
Keine Testseite drucken In diesem Programm können Sie der Druckgeschwindigkeit eine Priorität In diesem Programm können Sie das Drucken einräumen, die im Versatzmodus zum Drucken der Testseite deaktivieren. Wenn diese mit dem Sattelhefter zur Verfügung steht. Programm aktiviert ist, kann die Funktion Wenn dieses Programm aktiviert ist, kann es zu Testseite drucken in den einer geringfügigen Verschlechterung der...
> Es wird empfohlen, die Einstellung AUTO Netzwerkeinstellungen (Standardeinstellung) zu verwenden (außer ein regelmäßiger Fehler tritt auf). Wenn dieses Gerät als Netzwerkdrucker verwendet wird, sind Einstellungen in diesem PDL für Netzwerkanschluss Programm vorzunehmen. In diesem Programm können Sie eine Nachdem die einzelnen Programme eingestellt Druckersprache angeben, die emuliert wird, sind, Gerätebetreuerprogramm verlassen, wenn der Drucker über einen...
oben beschriebenenAktuelle Konfiguration Einstellungen initialisieren/ speichern gespeichert wurden. speichern > Nach den vorgenommenen Einstellungen Die Konfigurationseinstellung und die in diesem Programm, verlassen Sie das Systemeinstellung der Gerätebetreuerprogramm, schalten den Gerätebetreuerprogramme können im Netzschalter aus, und schalten ihn nach Speicher gespeichert werden und aus dem ca.
FEHLERSUCHE UND WARTUNG In diesem Kapitel erfahren Sie, wie Sie einen Papierstau entfernen, das Gerät warten können usw. Bitte wenden Sie sich an Ihren Fachhändler, wenn Sie das Problem nach dem Lesen dieses Abschnitts nicht selbst beheben können. Papiertsau entfernen Alle Meldungen werden in der Anzeige des Hauptgeräts angezeigt.
Schließen Sie das Papierfach vorsichtig. Papierstau im Papiereinzugsbereich Schieben Sie das Papierfach in das Gerät Beachten Sie die einzelnen Abläufe beim zurück. Entfernen eines Papierstaus. Ziehen Sie nicht zuerst das Papierfach heraus, da sich zwischen dem Papierfach und dem Papiereinzugsbereich Papier gestaut haben kann.
Fächer in den Unterschrank mit Papierfach für 3 Schließen Sie die linke Abdeckung des Unterschranks mit Papierfach. x 500 Blatt einsetzen Die mittleren und unteren Fächer können nicht in den oberen Positionen eingesetzt werden, und das obere Fach kann nicht in den mittleren und unteren Positionen eingesetzt werden.
Papierstau gefunden wurde, ist das große Entfernen Sie den Papierstau gemäß der Papierfach (unteres Fach) herauszuziehen untenstehenden Abbildung. Wenn der und das Papier zu entfernen. Papierstau im Fixierbereich aufgetreten ist, drehen Sie den Drehknopf A der Walze in Pfeilrichtung, um den Papierstau zu entfernen.
Wenn das Duplex Modul mit einem und ignorieren Sie im folgenden Ablauf Ausgabefach ausgerüstet ist, und der jeden Bezug auf dieses Fach. Papierstau im Ausgabebereich auftritt, entfernen Sie den Papierstau gemäß der Abbildung. Entfernen Sie den Papierstau, während Sie das Ausgabefach nach oben halten. Wenn der Papierstau im oberen Teil des Schließen Sie das Duplex Modul Duplex Moduls aufgetreten ist, entfernen...
Papierstau im manuellen Papiereinzug Entriegeln Sie das Duplex Modul, und schieben Sie es nach links. Schieben Sie das Modul vorsichtig von dem Gerät weg. Entfernen Sie den Papierstau im manuellen Papiereinzug. Achten Sie darauf, dass das gestaute Papier beim Entfernen nicht einreißt. Schließen Sie das Duplex Modul vorsichtig.
Fehlersuche Prüfen Sie im Bedienfeld angezeigte Meldungen jedes Mal, wenn der Drucker den Druck abbricht, oder wenn er nicht funktioniert. In den meisten Fällen enthalten diese Meldungen ausreichend Informationen, um das Gerät wieder betriebsbereit zu machen. In Fällen, wo diese Informationen nicht ausreichen, finden Sie in der nachstehenden Liste weitere Informationen.
Seite 67
Problem Überprüfung Abhilfe oder Ursache Nur ein Satz wird ausgegeben, wenn Ist die Größe der zu druckenden Datei größer Die Größe der Druckdatei überschreitet die mehr als ein Satz angegeben wurde. als die zur Verfügung stehende Speicherkapazität dieses Druckers. Speicherkapazität? Prüfen Sie die Installieren Sie ein Festplattenlaufwerk, ausgedruckte Hinweisseite.
DUPLEX MODUL Bei installiertem Duplex Modul kann zweiseitig gedruckt werden. Zwei Ausführungen sind lieferbar: Dduplex Module/manueller Papiereinzug und Duplex Modul. Die Beschreibung im vorliegenden Handbuch beziehen sich auf das Duplex Modul/den manuellen Papiereinzug. Teilebezeichnung Ausgabefach Duplex Modul Manueller Papiereinzug Ausgabefach Das Fach ist ausziehbar, um große Papierformate zu stützen.
Sie die Ausdrucke sofort nach manuellen Papiereinzug ein. Legen Sie Ausgabe entnehmen. das Papier mit der beschriebenen Seite • Verwenden Sie nur von Oki empfohlene nach unten ein. Wenn zwischen Papier Transparentfolie. und Papierführung ein Abstand vorhanden ist, wird das Papier nicht richtig eingezogen.
Manuellen Papiereinzug. Druckertreiber für Duplex Modul, manuellen Papiereinzug und Öffnen Sie die Registerkarte “Papier” (siehe Ausgabefach einstellen untenstehende Abbildung), und wählen Sie den Punkt “Man. Einzug (Auto)” im Drop Down Wenn Sie zum Drucken das Duplex Modul Menü “Papierauswahl” aus. verwenden (einschließlich manuellem Papiereinzug und Ausgabefach), wählen Sie Das am Duplex Modul montierte Ausgabefach...
Fehlersuche Duplex Modul Verwenden Sie zur Fehlersuche die nachfolgende Liste, bevor Sie sich an den Kundendienst wenden. Problem Überprüfung Ursache oder Abhilfe Der Drucker gibt keine Wird eine Meldung angezeigt, aus der hervorgeht, dass die Spezialpapier kann nicht für zweiseitige zweiseitigen Ausdrucke Papiersorte nicht für zweiseitigen Druck geeignet ist? Ausdrucke verwendet werden.
POSTFACHABLAGE Die Postfachablage hat sieben Fächer und bietet die Möglichkeit, jedes Fach, in dem die empfangenen Ausdrucke gesammelt werden, einem Benutzer oder einer Gruppe von Benutzern zuzuweisen. Teilebezeichnungen Oberes Fach Obere Abdeckung Öffnen, um Papierstau zu entfernen Postfächer Jedes Fach, indem die e Ausdrucke gesammelt werden, kann einem Benutzer...
Postfächer vor Ausdruck angeben Im Druckertreiber kann angegeben werden, welche Ausdrucke im zugewiesenen Postfach oder im oberen Magazin ausgegeben werden. Durch das Zuweisen von Postfächern an einzelne Benutzer oder Gruppen von Benutzern wird das Vermischen von Druckaufträgen reduziert und das Wiederfinden von Ausdrucken erleichtert.
Drehen Sie den Drehknopf an der Walze in Papierstau in der Postfachablage der Pfeilrichtung, um den Papierstau zu Wenn in der Postablage während des entfernen. Druckvorgangs ein Papierstau aufgetreten ist, entfernen Sie den Papierstau entsprechend der nachfolgenden Beschreibung. Öffnen Sie die obere Abdeckung. Obere Abdeckung Öffnen Sie die Papierführung.
" (L) x 20" (H)) Gewicht ca. 21 kg (46.3 lb) Die Technischen Daten können ohne vorherige Ankündigung geändert werden. Für diesen Finisher dürfen nur B8300-FNR Heftklammerpatronen verwendet werden. Die Packung enthält drei Patronen mit jeweils ca. 3000 Heftklammern. Finisher — 74...
Finisher Funktionen Sortiermodus Gruppenmodus Die Sätze werden sortiert ausgegeben. Gruppen mit Ausdrucken oder Kopien von derselben Seite werden ausgegeben. Original Ausdrucke Original Ausdrucke Versatzmodus Die Seiten werden seitenweise verschoben, so dass Versatzmodus Kein Versatzmodus jeder Satz oder jede Gruppe gegenüber dem vorherigen Satz oder gegenüber der vorherigen Gruppe versetzt ist.
Das rechts abgebildete Einstellfenster wird nur Entfernen Sie die leere Heftklammerpatrone aus dem angezeigt, wenn die Geräte in der Heftklammerfach. Druckertreiberkonfiguration richtig eingerichtet wurden. Die Abbildung unten zeigt als Beispiel das Fenster von einem PCL Druckertreiber unter Windows 98. Die Funktion Papierwahl in Kombination mit den sonstigen Funktionen kann unter Umständen nicht kompatibel sein.
weit ein, bis es mit einem hörbaren Finisher Compiler schließen Klicken einrastet. Öffnen Sie die Frontabdeckung des Drehen Sie den Hefter, während Sie den Finishers. Entriegelungshebel des Hefters nach links schieben, nach unten. Drehen Sie den Hefter nach oben. Schließen Sie die Frontabdeckung. Vergewissern Sie sich, dass der Hefter richtig funktioniert, indem Sie einen Testausdruck oder eine Testkopie im Heft-/Sortiermodus...
Senken Sie den Hebel in die Pfeilrichtung (siehe Abbildung), um die Ausgangsposition ab. obere Abdeckung zu öffnen. Obere Abdeckung Setzen Sie das Heftklammerfach wieder Entfernen Sie den Papierstau. ein. Schieben Sie das Heftklammerfach so weit ein, bis es mit einem hörbaren Klicken einrastet.
Fehlersuche bei Problemen mit dem Finisher Verwenden Sie zur Fehlersuche die nachfolgende Liste, bevor Sie sich an den Kundendienst wenden. Problem Überprüfung Ursache oder Abhilfe Falsche Heftposition. Heftposition nicht richtig eingestellt? Prüfen Sie die Einstellungen der Heftposition. Der Finisher funktioniert Offene Abdeckungen am Finisher? Schließen Sie alle Abdeckungen.
Heftposition – Kurzbedienungsanleitung für Duplex Ausgabe Die Ausrichtung des Ausdrucks und die Auswahl der Bindeposition stehen in einem direkten Zusammenhang. Die untenstehende Tabelle zeigt diesen Zusammenhang. Ausrichtung des Originals oder Originaldaten Ausdruck (Ergebnis) Seite 1 & Seite 2 Seite 1 Seite 2 Zweiseitig An 1 Stelle geheftet...
SATTELHEFTER Der Sattelhefter kann automatisch zwei Heftklammern in der Mittellinie einsetzen, um Ausdrucke zu binden und entlang der Mittelinie zu falten. Ein Locher kann zusätzlich montiert werden. Teilebezeichnungen Obere Abdeckung Heftereinheit Öffnen, um Papierstau zu entfernen Papier, das geheftet werden soll, wird hier vorübergehend gestapelt.
Verbrauchsmaterialien Für diesen Finisher dürfen nur B8300-FNR Heftklammerpatronen verwendet werden. Die Packung enthält drei Patronen mit jeweils ca. 5000 Heftklammern. Sattelhefterfunktionen Sortiermodus Gruppenmodus Die Sätze werden sortiert ausgegeben. Gruppen mit Ausdrucken oder Kopien von derselben Seite werden ausgegeben. Original Ausdrucke...
Seite 84
Sattelhefterfunktion • Sattelhefter nutzen Der Sattelhefter kann automatisch zwei Wählen Sie im Druckertreiber Heften oder Heftklammern einsetzen, wenn Ausdrucke oder Sattelheftung aus Kopien in der Mitte gebunden werden sollen, und er kann sie an der Mittelinie falten. <Beispiel:> Wählen Sie im Einstellfenster des Druckertreibers “Eigenschaften”...
Heftklammerpatrone auswechseln und Heftklammerstau entfernen Wenn die Heftklammerpatrone leer wird oder ein Heftklammerstau aufgetreten ist, wird eine entsprechende Meldung im Bedienfeld angezeigt. Legen Sie eine neue Heftklammerpatrone Befolgen Sie folgende Schritte, um die in das Heftklammerfach ein. Heftklammerpatrone auszutauschen oder einen Heftklammerstau zu entfernen.
Entfernen Sie den Papierstau. Achten Sie Heftklammerstau entfernen darauf, dass das gestaute Papier beim Entriegeln Sie den Sattelhefter, und Entfernen nicht einreißt. schieben sie ihn vom Drucker weg. Schließen Sie die Abdeckung der Öffnen Sie die Frontabdeckung. Sattelheftersektion. Drehen Sie den Drehknopf C an der Walze, Öffnen Sie die Frontabdeckung, und bis Sie die blaue Markierung sehen.
11. Heben Sie den Hebel am Ende des Locher entleeren Heftklammerfachs an. Entfernen Sie die Entriegeln Sie den Sattelhefter, und obere Heftklammer, wenn sie verbogen schieben sie ihn vom Drucker weg. ist. Wenn verbogene Heftklammern zurückbleiben, kann es wieder zu einem Heftklammerstau kommen.
Papierstau im Sattelhefter Wenn im Sattelhefter ein Papierstau auftritt, müssen Sie wie folgt vorgehen, um das gestaute Papier zu entfernen. Entriegeln Sie den Sattelhefter, und schieben sie ihn vom Drucker weg. Schließen Sie die Frontabdeckung. Entfernen Sie den Papierstau im Haupgerät.
gestaute Papier beim Herausnehmen 12. Schließen Sie die Abdeckung der nicht einreißt. Sattelheftersektion. 13. Schließen Sie die Frontabdeckung. 10. Drehen Sie den Drehknopf in der Pfeilrichtung. 14. Schieben Sie den Sattelhefter wieder gegen den Drucker. 11. Entfernen Sie den Papierstau in der Ablage des Sattelhefters.
Heftposition – Kurzbedienungsanleitung für Duplex Ausgabe Die Ausrichtung des Originals und die Auswahl der Bindeposition stehen in einem direkten Zusammenhang. Die untenstehende Tabelle zeigt diesen Zusammenhang. Ausrichtung des Originals oder Originaldaten Seite 1 & Seite 2 Ausdruck (Ergebnis) Seite 1 Seite 2 Zweiseitig An 1 Stelle geheftet...
Verhältnis zwischen Druckbild und Sattelheftung Die Ausrichtung der Daten und die Auswahl der Bindeposition stehen in einem direkten Zusammenhang. Die untenstehende Tabelle zeigt diesen Zusammenhang. Ausrichtung des Originals Ausdruck (Ergebnis) oder Originaldaten Seite 1 & Seite 2 Seite 1 Seite 2 Zweiseitig Seite 3 &...
Liste mit Kombinationen von Peripheriegeräten Die untenstehende Liste zeigt die möglichen Systemkonfigurationen. Für einige Geräte ist der Einbau von weiteren (B) vorzusehen, damit die Geräte funktionieren, während einige Geräte nicht zusammen eingebaut (A) werden können. Gehört zur Papiereinzugseinheit Mehrzweckfach — —...
HINWEISSEITE DRUCKEN Wenn der aktuelle Druckauftrag aufgrund einer Systemeinschränkung nicht ausgeführt werde kann und die Erklärung in bezug auf die Einschränkung zu lang ist, um im Anzeigefeld zu erscheinen, wird eine Notizseite ausgedruckt. Die Heinweisseite beschreibt die Einschränkung und nennt Möglichkeiten, wie der Auftrag ausgeführt werden kann.
DRUCKBEREICH Der Druckbereich dieses Geräts wird unten abgebildet.. Abmessungen in mm Papierformat Postkarte japanisch Tabloid Legal Foolscap Papierformat Letter Druckbereich Executive Wenn bei Windows oder Macintosh ein Druckertreiber Invoice benutzt wird, ist der Druckbereich kleiner. Der aktuelle Com-10 (Umschlag) Druckbereich hängt von dem verwendeten Druckertreiber C5 (Umschlag) Monarch (Umschlag) DL (Umschlag)
