Die Teile des Bausatzes
Das Safecheck besteht aus zwei Hauptteile
1. Indikator
2. Sensor
Der Sensor sollte mit einer T-Kupplung an das Hydrauliksystem des Gabelstaplers angeschlossen
werden. Der Indikator, das Bedienterminal des System für den Fahrer, arbeitet mit 6 Volt Batterien.

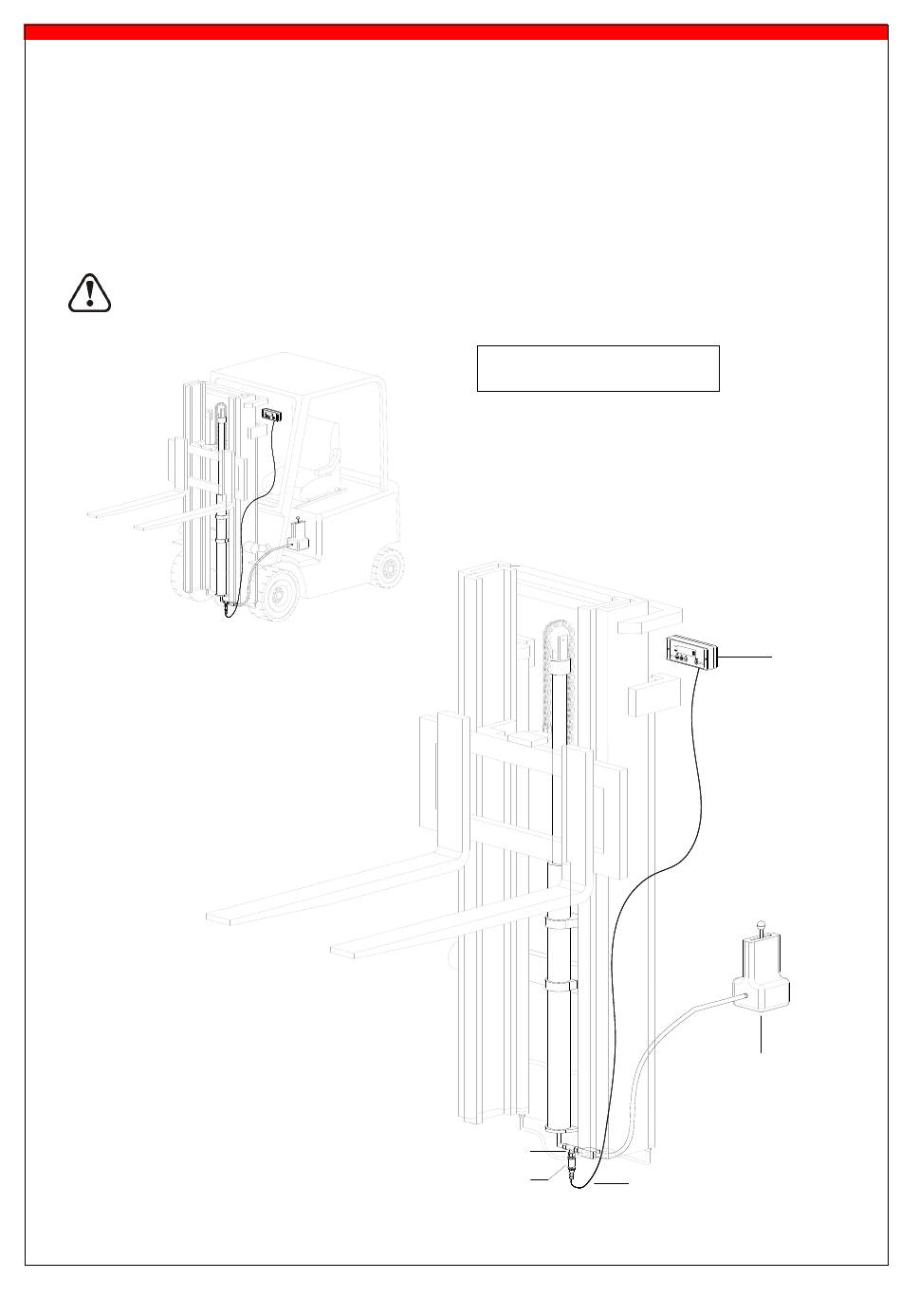

Die untere Zeichnung zeigt die Teile des Systems.
Wir empfehlen die Montage des Senors in der Hydraulikanlage des Gabelstaplers durch einen
autorisierten Gabelstaplerhändler ausführen zu lassen.
Typ A: 1 zentraler Zylinder
t-part
T-stuk
Sensor
Sensorkabel
sensor cable
BEDIENUNGSANLEITUNG – Safecheck
Indicator
Hydrauli
Ventilblock
Hydraulisch
ventielblok
