6.
Installation
6.1
Installieren des T-Stücks
-
Sorgen Sie dafür, dass kein Druck mehr in der Druckleitung vorhanden ist.
-
Den Messsensor montieren Sie mittels einer T-Kupplung in der Druckleitung, zwischen
den Ventilblock und den Zylinder.
-
Der Anschluss des Messsensors ist G¼" BSP mit Aussendraht.
-
Montieren Sie die T-Kupplung so, dass der Messsensor mit dem Kabelanschluss nach
unten gerichtet ist. Dies verhindert, dass Luft im Messsensor bleibt.
-
Schützen Sie das Kabel gegen bewegliche, scharfe oder warme Teile mittels des
mitgelieferten Schutzschlauches.
Eine Stelle auswählen, wo Sie den Messsensor montieren können:
-
Montieren Sie den Messsensor in der Druckleitung, die zum Hubzylinder geht. Der
Hubzylinder bewegt den Gabelträger. Montieren Sie den Sensor in der Druckleitung, die
den Zylinder steuert. In den meisten Fällen gibt es einen Zylinder, der den Gabelträger
bewegt. Der Sensor wird so dicht wie möglich an diesem Zylinder montiert. Wenn die
Druckleitung sich zu mehreren Zylindern hin teilt, muss der Sensor vor der Aufteilung
montiert werden.
-
Montieren Sie den Messsensor nicht zu eng am Hydraulikmotor. Größere
Temperaturunterscheide können die Systemgenauigkeit beeinflussen.
-
Wenn der Stapler kontinuierlich im Einsatz ist, können Sie einen etwa 50 cm langen
hydraulischen Schlauch oder ein Rohr zwischen T-Stück und Messsensor montieren. Der
Messsensor ist temperaturempfindlich. Wenn das sich bewegende Öl warm wird, hat das
keinen Effekt auf das stillstehende Öl im Rohr oder Schlauch. Der Messsensor wird nicht
mehr durch die Temperaturänderung beeinflusst.
-
Bringen Sie den Messsensor in die Nähe des Zylinders an. Oft gibt es dort auch mehr
Platz und erreichen Sie diese Stelle einfacher.
-
Wählen Sie, wenn möglich, die Montagestelle so, dass sich in dem Bereich möglichst
wenig Lenk- und Sicherungsventile /-klappen zwischen Messsensor und Zylinder
befinden.

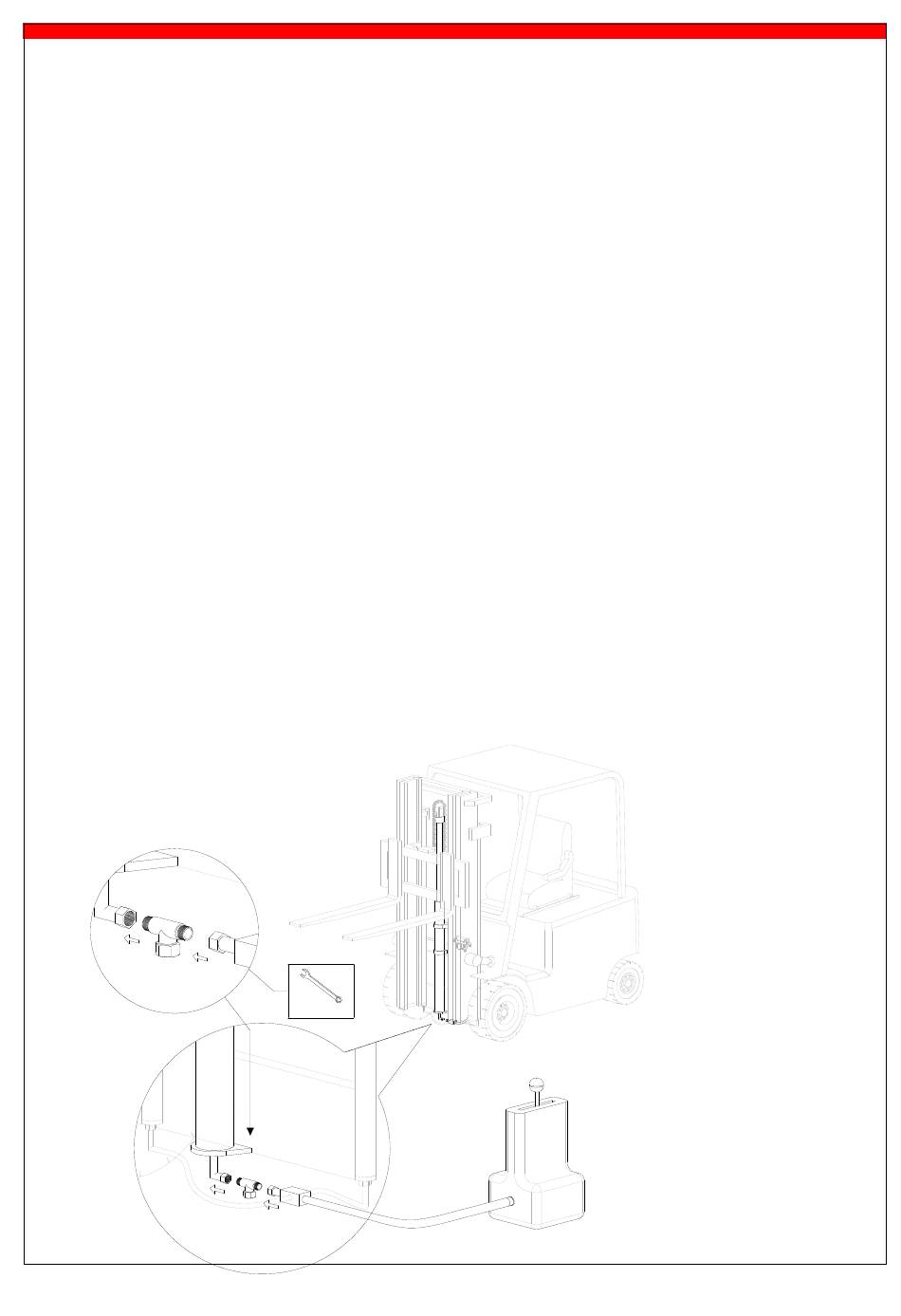

Typ A: 1 Zentraler Zylinder
1.
2.
S19
Installieren Sie das T-Stück
in der Druck-leitung in der
Nähe des Zylinders, zum
Anschluss des
BEDIENUNGSANLEITUNG – Safecheck
Safecheck.
11
