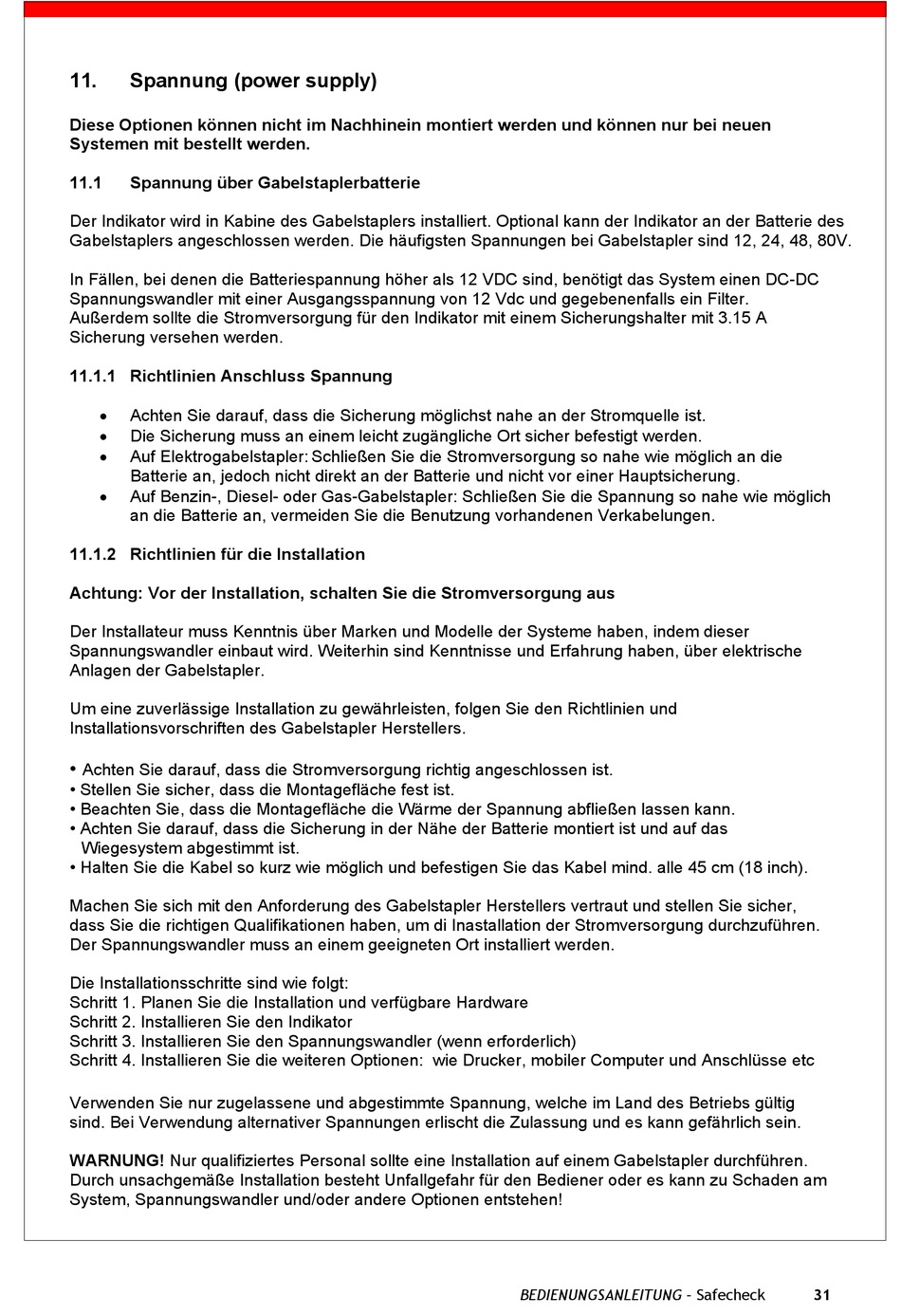

11.
Spannung (power supply)
Diese Optionen können nicht im Nachhinein montiert werden und können nur bei neuen
Systemen mit bestellt werden.
11.1
Spannung über Gabelstaplerbatterie
Der Indikator wird in Kabine des Gabelstaplers installiert. Optional kann der Indikator an der Batterie des
Gabelstaplers angeschlossen werden. Die häufigsten Spannungen bei Gabelstapler sind 12, 24, 48, 80V.
In Fällen, bei denen die Batteriespannung höher als 12 VDC sind, benötigt das System einen DC-DC
Spannungswandler mit einer Ausgangsspannung von 12 Vdc und gegebenenfalls ein Filter.
Außerdem sollte die Stromversorgung für den Indikator mit einem Sicherungshalter mit 3.15 A
Sicherung versehen werden.
11.1.1 Richtlinien Anschluss Spannung
Achten Sie darauf, dass die Sicherung möglichst nahe an der Stromquelle ist.
Die Sicherung muss an einem leicht zugängliche Ort sicher befestigt werden.
Auf Elektrogabelstapler: Schließen Sie die Stromversorgung so nahe wie möglich an die
Batterie an, jedoch nicht direkt an der Batterie und nicht vor einer Hauptsicherung.
Auf Benzin-, Diesel- oder Gas-Gabelstapler: Schließen Sie die Spannung so nahe wie möglich
an die Batterie an, vermeiden Sie die Benutzung vorhandenen Verkabelungen.
11.1.2 Richtlinien für die Installation
Achtung: Vor der Installation, schalten Sie die Stromversorgung aus
Der Installateur muss Kenntnis über Marken und Modelle der Systeme haben, indem dieser
Spannungswandler einbaut wird. Weiterhin sind Kenntnisse und Erfahrung haben, über elektrische
Anlagen der Gabelstapler.
Um eine zuverlässige Installation zu gewährleisten, folgen Sie den Richtlinien und
Installationsvorschriften des Gabelstapler Herstellers.
•
Achten Sie darauf, dass die Stromversorgung richtig angeschlossen ist.
• Stellen Sie sicher, dass die Montagefläche fest ist.
• Beachten Sie, dass die Montagefläche die Wärme der Spannung abfließen lassen kann.
• Achten Sie darauf, dass die Sicherung in der Nähe der Batterie montiert ist und auf das
Wiegesystem abgestimmt ist.
• Halten Sie die Kabel so kurz wie möglich und befestigen Sie das Kabel mind. alle 45 cm (18 inch).
Machen Sie sich mit den Anforderung des Gabelstapler Herstellers vertraut und stellen Sie sicher,
dass Sie die richtigen Qualifikationen haben, um di Inastallation der Stromversorgung durchzuführen.
Der Spannungswandler muss an einem geeigneten Ort installiert werden.
Die Installationsschritte sind wie folgt:
Schritt 1. Planen Sie die Installation und verfügbare Hardware
Schritt 2. Installieren Sie den Indikator
Schritt 3. Installieren Sie den Spannungswandler (wenn erforderlich)
Schritt 4. Installieren Sie die weiteren Optionen: wie Drucker, mobiler Computer und Anschlüsse etc
Verwenden Sie nur zugelassene und abgestimmte Spannung, welche im Land des Betriebs gültig
sind. Bei Verwendung alternativer Spannungen erlischt die Zulassung und es kann gefährlich sein.
WARNUNG! Nur qualifiziertes Personal sollte eine Installation auf einem Gabelstapler durchführen.
Durch unsachgemäße Installation besteht Unfallgefahr für den Bediener oder es kann zu Schaden am
System, Spannungswandler und/oder andere Optionen entstehen!
BEDIENUNGSANLEITUNG – Safecheck
31
