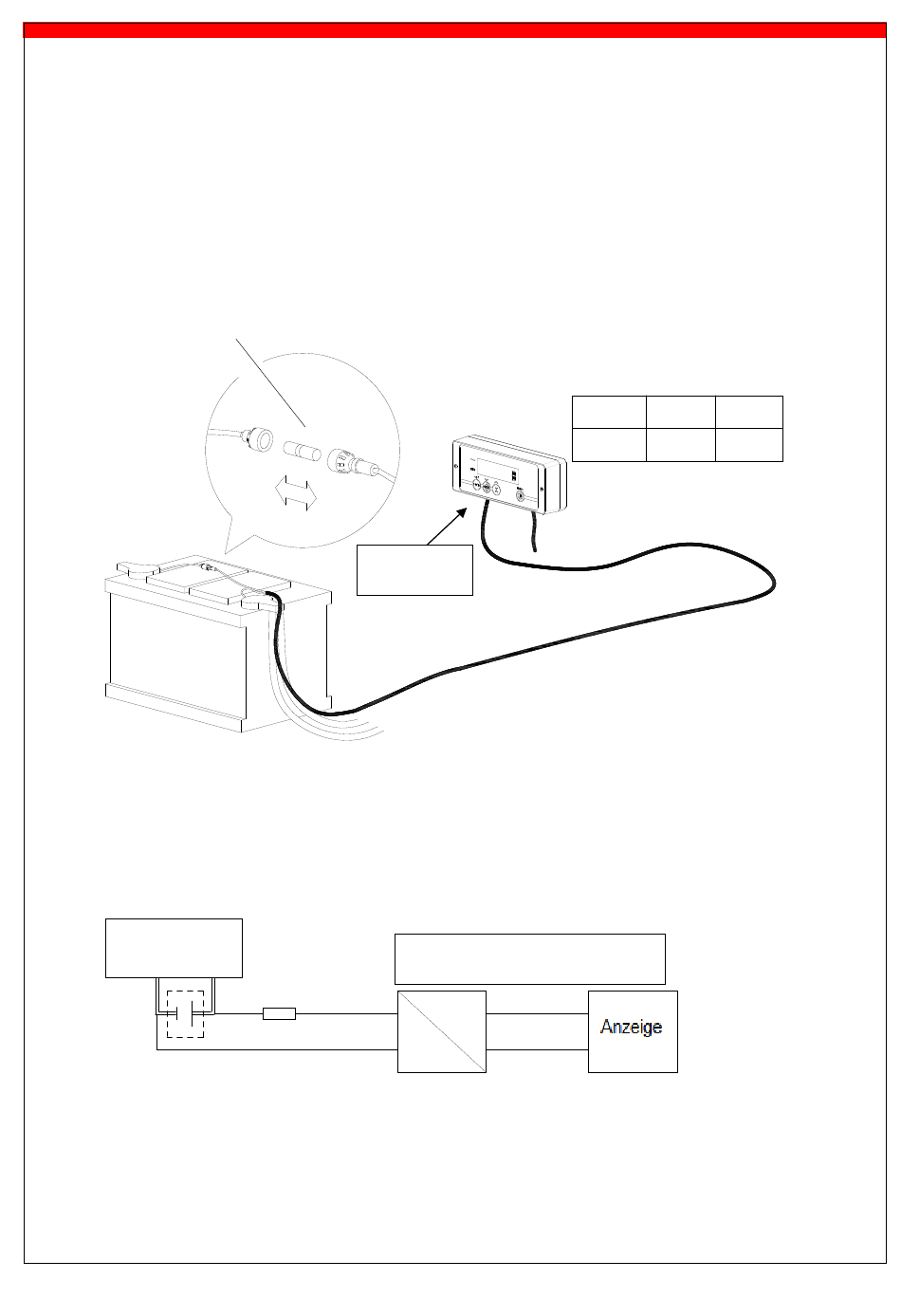

11.1.4 Anschließen auf Benzin-, Diesel- oder Gas-Gabelstapler
Schließen Sie die Spannung so nahe wie möglich an die Batterie an, vermeiden Sie die Benutzung
vorhandenen Verkabelungen.
Verbindung Sie das rote Kabel (indirekt: mit Stecker) mit der positive Energiequelle (Pluspol der
Batterie) des Gabelstaplers. Schließen Sie das schwarze Kabel (indirekt: mit Stecker) an der
negativen Energiequelle (Minuspol der Batterie) des Gabelstaplers. Stellen Sie sicher, dass die
Kabelanschlüsse ausreichend voneinander getrennt sind. Schließen Sie die Batterie des Gabelstapler
.
wieder an
3.15A safety fuse in
12V wiring
+
Spannung der Batterie
des Gabelstaplers
Kraftstoff Stapler
Brandstof truck
Gabelstapler
Heftruck
-
Wandler
Omvormer
Spannungswandler
Sicherung
Zekering
Omvormer
3,15 A
DC
+12 V
Anzeige
_
Für die richtige Spannung, beachten Sie den Aufkleber auf
der Rückseite des Indikators.
Spannungsstabilisator (innen)
Spannungswandler (innen)
DC
Indicator
BEDIENUNGSANLEITUNG – Safecheck
EU
US
Brown
Red
Blue
Black
+ = 12 VDC
+ = 20-100VDC
33
