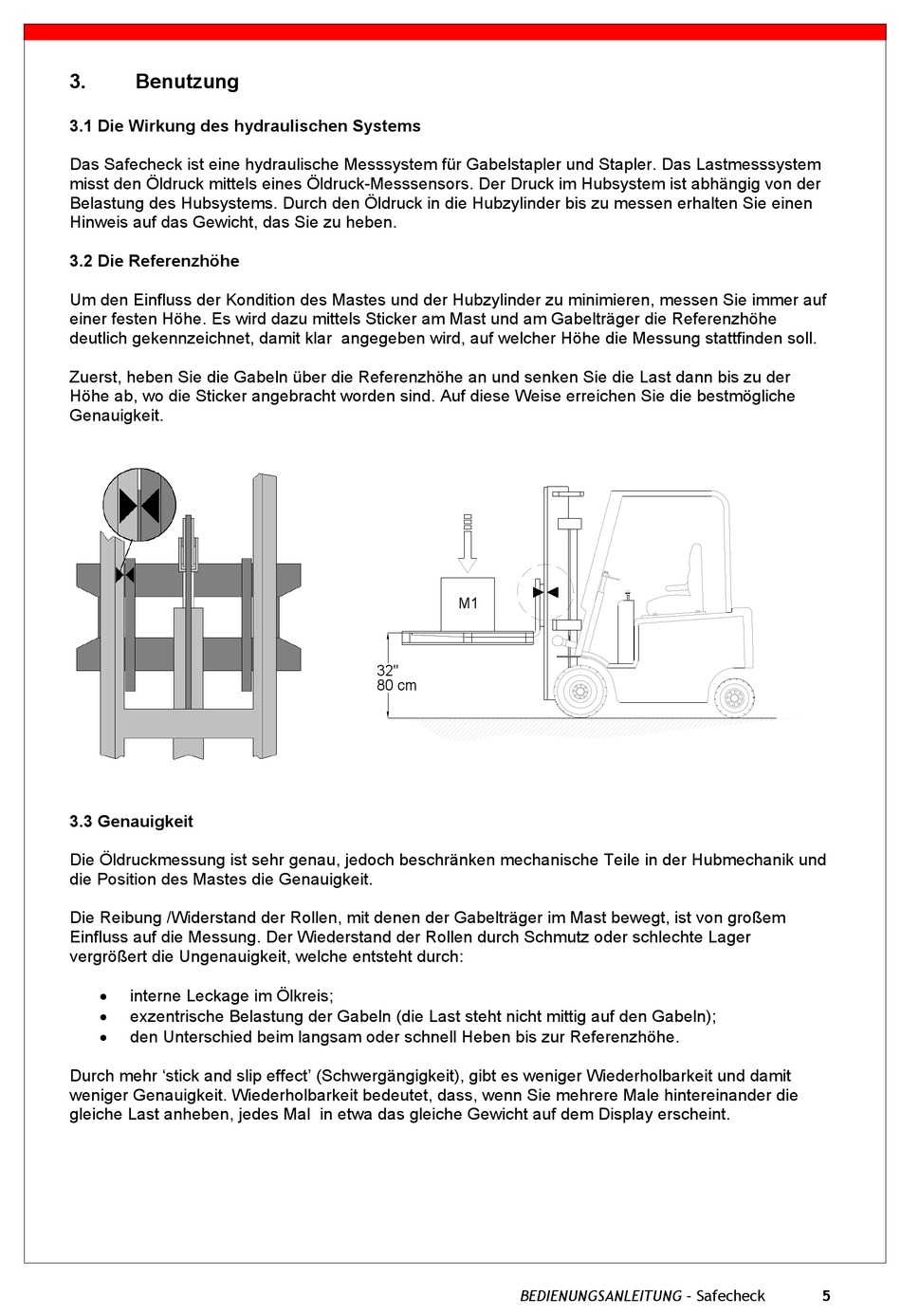

3.
Benutzung
3.1 Die Wirkung des hydraulischen Systems
Das Safecheck ist eine hydraulische Messsystem für Gabelstapler und Stapler. Das Lastmesssystem
misst den Öldruck mittels eines Öldruck-Messsensors. Der Druck im Hubsystem ist abhängig von der
Belastung des Hubsystems. Durch den Öldruck in die Hubzylinder bis zu messen erhalten Sie einen
Hinweis auf das Gewicht, das Sie zu heben.
3.2 Die Referenzhöhe
Um den Einfluss der Kondition des Mastes und der Hubzylinder zu minimieren, messen Sie immer auf
einer festen Höhe. Es wird dazu mittels Sticker am Mast und am Gabelträger die Referenzhöhe
deutlich gekennzeichnet, damit klar angegeben wird, auf welcher Höhe die Messung stattfinden soll.
Zuerst, heben Sie die Gabeln über die Referenzhöhe an und senken Sie die Last dann bis zu der
Höhe ab, wo die Sticker angebracht worden sind. Auf diese Weise erreichen Sie die bestmögliche
Genauigkeit.
3.3 Genauigkeit
Die Öldruckmessung ist sehr genau, jedoch beschränken mechanische Teile in der Hubmechanik und
die Position des Mastes die Genauigkeit.
Die Reibung /Widerstand der Rollen, mit denen der Gabelträger im Mast bewegt, ist von großem
Einfluss auf die Messung. Der Wiederstand der Rollen durch Schmutz oder schlechte Lager
vergrößert die Ungenauigkeit, welche entsteht durch:
interne Leckage im Ölkreis;
exzentrische Belastung der Gabeln (die Last steht nicht mittig auf den Gabeln);
den Unterschied beim langsam oder schnell Heben bis zur Referenzhöhe.
Durch mehr 'stick and slip effect' (Schwergängigkeit), gibt es weniger Wiederholbarkeit und damit
weniger Genauigkeit. Wiederholbarkeit bedeutet, dass, wenn Sie mehrere Male hintereinander die
gleiche Last anheben, jedes Mal in etwa das gleiche Gewicht auf dem Display erscheint.
M1
32"
80 cm
BEDIENUNGSANLEITUNG – Safecheck
5
