INSTALLATIONS- UND BEDIENUNGSANLEITUNG
RAVAS SAFECHECK
Bitte richten Sie Ihre Aufmerksamkeit auf die Tatsache, dass dieses RAVAS Produkt zu 100% recycle
bar ist, wenn die Beseitigung des Abfall ordnungsgemäß durchgeführt wird.
Mehr Informationen finden Sie auf unserer Internetseite: www.ravas.com.
Rev.20190506
Druckerfehler und Modelländerungen vorbehalten
BEDIENUNGSANLEITUNG – Safecheck
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Ravas SAFECHECK
Inhaltszusammenfassung für Ravas SAFECHECK
- Seite 1 INSTALLATIONS- UND BEDIENUNGSANLEITUNG RAVAS SAFECHECK Bitte richten Sie Ihre Aufmerksamkeit auf die Tatsache, dass dieses RAVAS Produkt zu 100% recycle bar ist, wenn die Beseitigung des Abfall ordnungsgemäß durchgeführt wird. Mehr Informationen finden Sie auf unserer Internetseite: www.ravas.com. Rev.20190506 Druckerfehler und Modelländerungen vorbehalten...
- Seite 2 Fabrikant nicht haftbar gemacht werden für jeglichen Fehler und den daraus resultierenden Konsequenzen. Der Fabrikant hält sich alle Rechte vor und diese Anleitung und Teile davon dürfen nicht vervielfältigt werden, in welcher Form auch immer. BEDIENUNGSANLEITUNG – Safecheck...
-
Seite 3: Inhaltsverzeichnis
8.3 Gewichts-Kalibrierung (ein Punkt) 9. System in Betrieb nehmen 9.1 System an- und ausschalten 9.2 Verwendung der Referenzhöhe 9.3 Der Indikator 9.4 Die Tastatur des Safecheck 9.5 Sollwert eingeben (Grenzwert) 10. Die Funktionen des Safecheck 10.1 Nullpunkt Korrektur 10.2 Brutto Wiegung 11. -
Seite 4: Introduktion
Introduktion Diese Bedienungsanleitung beschreibt die Installation und den Gebrauch der Safecheck. Das Safecheck ist ein hydraulisches Messsystem für Gabelstapler und Elektro-Hochhubwagen. Der Installationsmonteur muss informiert sein über den Inhalt dieser Anleitung. Dem Inhalt der Bedienungsanleitung nachkommen. Diese Anleitung sorgfältig an einem sicheren und trockenen Ort aufbewahren. -
Seite 5: Benutzung
Benutzung 3.1 Die Wirkung des hydraulischen Systems Das Safecheck ist eine hydraulische Messsystem für Gabelstapler und Stapler. Das Lastmesssystem misst den Öldruck mittels eines Öldruck-Messsensors. Der Druck im Hubsystem ist abhängig von der Belastung des Hubsystems. Durch den Öldruck in die Hubzylinder bis zu messen erhalten Sie einen Hinweis auf das Gewicht, das Sie zu heben. -
Seite 6: Genauigkeit Erhöhen
Stellen Sie sicher, dass das System erst entlastet wird, bevor eine neue Wiegung begonnen wird; Wenn ein Safecheck System auf einen neuen Gabelstapler montiert wird, empfehlen wir, nach drei Monate und nach einem Jahr das System neu zu kalibrieren. BEDIENUNGSANLEITUNG – Safecheck... -
Seite 7: Übersicht Ersatzteile

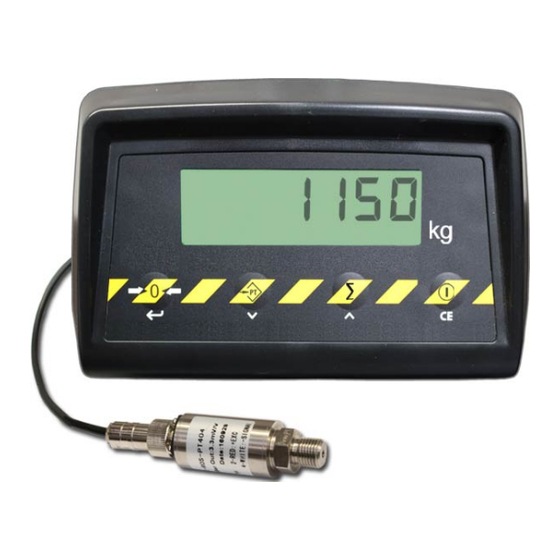

Die Teile des Bausatzes Das Safecheck besteht aus zwei Hauptteile 1. Indikator 2. Sensor Der Sensor sollte mit einer T-Kupplung an das Hydrauliksystem des Gabelstaplers angeschlossen werden. Der Indikator, das Bedienterminal des System für den Fahrer, arbeitet mit 6 Volt Batterien. - Seite 8 Typ B: 2 Zylinder, beidseitig Indicator Hydrauli Hydraulisch Ventilblock ventielblok T-Stück T-stuk Sensor Sensor Kabel Sensorkabel BEDIENUNGSANLEITUNG – Safecheck...
-
Seite 9: Vor Der Installation
Gabelstapler sind 12, 24, 48 und 80. In Fällen, wo die Batteriespannung größer als 12 V ist, benötigt das System einen DC-DC Spannungswandler mit einer Ausgangsspannung von 12 VDC. Das System Öldruckfrei machen Der Gabelstapler muss vor der Installation des Safecheck Systems öldruckfrei sein. Das kann auf zwei Arten erfolgen: Option 1: Senken Sie die Gabeln auf den Boden in der untersten Position und machen eine Öldruckentlastung, indem der Mast nach vorne gelehnt wird. -
Seite 10: Zustand Der Mechanischen Teile Des Gabelstaplers
Zustand der mechanische Teile des Gabelstaplers Nachdem das Safecheck System auf dem Gabelstapler montiert ist, ist das Wiegesystem ein Teil des Gabelstapler. Insbesondere können die mechanischen Teile des Gabelstaplers, wie der Mast, die Mastrollen und die Kugellager, die Genauigkeit der Wiegungen beeinträchtigen. -
Seite 11: Installation Des T-Stücks
Wählen Sie, wenn möglich, die Montagestelle so, dass sich in dem Bereich möglichst wenig Lenk- und Sicherungsventile /-klappen zwischen Messsensor und Zylinder befinden. Typ A: 1 Zentraler Zylinder Installieren Sie das T-Stück in der Druck-leitung in der Nähe des Zylinders, zum Anschluss des Safecheck. BEDIENUNGSANLEITUNG – Safecheck... - Seite 12 Nähe der beiden Zylinder, zum Abgreifen des Drucks auf den Safecheck. Installieren Sie das T-System so, dass der Sensor mit dem Kabelstecker nach unten zeigt. Damit soll verhindert werden, dass Luft im Sensor bleibt. BEDIENUNGSANLEITUNG – Safecheck...
-
Seite 13: Montieren Des Sensors
Montieren des Sensors Der Anschluss des Sensors ist G¼” BSP männlich BEDIENUNGSANLEITUNG – Safecheck... -
Seite 14: Position Des Indikators
1. Am Kabinendach 2. An der rechten Seite der Kabine, montiert auf einer Seitenstütze 3. Auf dem Armaturenbrett Der Indikator sollte einfach zu bedienen und zu lesen sein! Installieren des Indikator-Bügel und Indikator Indikator mit RAM Montagebügel (Option) BEDIENUNGSANLEITUNG – Safecheck... -
Seite 15: Anschließen Des Sensorkabel
Kabel und den Stecker zu demontieren. Das Kabel lösen Sie am Indikator. Das System wird inklusive Schutzhülse für das Kabel geliefert. Verwenden Sie diese dort wo: das Kabel entlang Staplerteilen geführt wird, welche warm werden können; das Kabel bei beweglichen Teilen montiert wird BEDIENUNGSANLEITUNG – Safecheck... -
Seite 16: Eventuelle Luft Aus Dem Hydraulischen System Entfernen
Nehmen Sie eine praktische Höhe, Nicht zu hoch, weil dann das Heben mehr Zeit kostet. Weiterhin kann es gefährlich sein, schwere Lasten in eine zu große Höhe zu heben. 90° 32 " 80 cm Bitte beachten Sie: In einer schmutzigen Betriebsumgebung empfehlen wir, die Referenzhöhe dauerhaft kennzeichnen. BEDIENUNGSANLEITUNG – Safecheck... -
Seite 17: Einstellungen
7.2 Das Intervall einstellen kg/lb kg/lb Drücke auf die 23 sec. An/Aus-Taste. Schalten Sie den (Taste immer Indikator aus, mit der gedrückt halten!). An/Aus-Taste. kg/lb kg/lb Bestätigt P02 Der Indikator zeigt Anzeigeschritte: 50 (50 kg) 50 für Kapazität 2.500 kg. BEDIENUNGSANLEITUNG – Safecheck... - Seite 18 3.000 – 5.000 kg. 20 für Kapazität > 5.000 kg. kg/lb kg/lb Verwenden Sie die Bestätigen P05. ˄ und ˅ Tasten und Der Indikator zeigt die gehen nach P05 Kapazität 2.500 kg. zum Einstellen der richtigen Kapazität. kg/lb kg/lb BEDIENUNGSANLEITUNG – Safecheck...
- Seite 19 ˄ und ˅ um den Wert zu verändern nach: kg/lb 3 für 3.000 kg 5 für 5.000 kg 10 für 10.000 kg kg/lb kg/lb 3 sec. Bestätigen der Werte Drücke Enter um in den normalen Wiege-modus der Kapazität zurückzukehren. BEDIENUNGSANLEITUNG – Safecheck...
-
Seite 20: Verzögerungszeit Ändern
Verzögerungszeit 4 (Sek.). Wert auf 3 Sek. Verzögerungszeit: 0–7 Sek. abhängig vom Gabelstaplertyp. kg/lb kg/lb 3 sec. Bestätige mit 0/T Taste Drücke 3 Sek. auf die Der Indikator zeigt nun P02. 0/T Taste um zum normalen Wiegemodus zurückzukehren. BEDIENUNGSANLEITUNG – Safecheck... -
Seite 21: Kalibrierung
8. Kalibrierung Vorbereitung zur Kalibrierung 90° Empfohlenes Kalibriergewicht: M1 = +/- 2/3 der Tragfähigkeit des Staplers. Beispiel #1: 2.2t truck => M1 = 1500 min -10°C max 40°C 15°F 105°F BEDIENUNGSANLEITUNG – Safecheck... -
Seite 22: Nullpunktkalibrierung
Sie, bis die Anzeige mit der Startroutine beendet ist. 90° 90° 32" 32" 80 cm 80 cm Senken Sie die Gabeln Heben Sie das System auf die Referenzhöhe ab. über die Referenzhöhe an. kg/lb kg/lb 8 sec. BEDIENUNGSANLEITUNG – Safecheck... -
Seite 23: Null-Kalibrierung
Die Null-Kalibrierung ist abgeschlossen! Der Indikator kehrt automatisch in den Wägemodus zurück. BEDIENUNGSANLEITUNG – Safecheck... -
Seite 24: Gewichtskalibrierung (Ein Punkt)
Verwende die ˄ und ˅ Drücke auf die 0/T Tasten um nach dem Taste. Sie können nun mittleren Wert (1500) zu die Werte der Segmente kommen. auf Null setzen. Die oberste Anzeigeleiste blinkt! kg/lb kg/lb BEDIENUNGSANLEITUNG – Safecheck... - Seite 25 Ein Punkt Kalibrierung kg/lb 32" 80 cm Verwenden Sie die ˄ und ˅ Tasten um zum niedrigsten Wert (500) zu gehen. Setzen Sie ein gekanntes Gewicht Die unterste auf die Gabeln (M1 = 500kg). Anzeigenleiste blinkt. BEDIENUNGSANLEITUNG – Safecheck...
- Seite 26 Kalibriermenu zu 0/T Taste. verlassen. Das Display zählt rückwärts und der erste Kalibrierpunkt wird angezeigt. kg/lb kg/lb Schalten Sie den Drücken Sie die 0/T Indikator aus Taste bis der Schirm sich und wieder an. von selbst ausschaltet. BEDIENUNGSANLEITUNG – Safecheck...
-
Seite 27: System In Betrieb Nehmen
Sie diese ruhig bis auf die Referenzhöhe herab. Zur näheren Information über die Referenzhöhe siehe auch Kapitel 4.2. Der Indikator Display Anzeigen Das Safecheck verfügt über ein LCD-Display, das das Gewicht der Gabeln anzeigt. Fehlermeldungen Im Display können folgende Mitteilungen erscheinen: HELP 1 Das Messsystem ist überlastet. -
Seite 28: Die Tastatur Des Safecheck
Der neue Sollwert ist solange aktiv, bis ein neuer Sollwert eingegeben wrid. HINWEIS: Nachdem Sie den Grenzwert eingestellt haben, setzen Sie P13 zurück auf ‘1’! Der Relaisausgang wird aktiviert, wenn das Bruttogewicht den Sollwert überschreitet und wird deaktiviert, wenn das Bruttogewicht den Sollwert unterschreitet. BEDIENUNGSANLEITUNG – Safecheck... -
Seite 29: 10. Die Funktionen Des Safecheck
10. Die Funktionen des Safecheck 10.1 Die Nullpunktkorrektur Zum Kontrollieren des Nullpunktes müssen die Gabeln frei stehen und dürfen sie den Boden nicht berühren. Auch darf natürlich nichts auf den Gabeln stehen. kg/lb 32" 80 cm Heben Sie die Gabeln frei vom Kontrollieren Sie ob der Boden. -
Seite 30: Brutto Wiegung
Stellen Sie sicher, dass die Gabeln leer sind, bevor Sie eine neue Wiegung beginnen! kg/lb 32" Das Safecheck zeigt das Gewicht. 80 cm Wenn die Last höher als der Relais- Heben Sie das Gewicht vom Sollwert ist, wird der Alarm ausgelöst! Boden. -
Seite 31: Spannung Über Gabelstaplerbatterie
Bei Verwendung alternativer Spannungen erlischt die Zulassung und es kann gefährlich sein. WARNUNG! Nur qualifiziertes Personal sollte eine Installation auf einem Gabelstapler durchführen. Durch unsachgemäße Installation besteht Unfallgefahr für den Bediener oder es kann zu Schaden am System, Spannungswandler und/oder andere Optionen entstehen! BEDIENUNGSANLEITUNG – Safecheck... -
Seite 32: Anschließen Auf Einem Elektrischen Gabelstapler
Stekker Anzeige Indicator +12 V Brown Blue Black Sicherung Zekering 3,15A 3,15 A Spannungswandler omvormer filter Elektrische truck Elekto Gabelstapler Gabelstapler Heftruck Spannungswandler Omvormer 3,15 A Indicator Anzeige Stecker Batterie Stapler Stekker accu truck Filter Optioneel Optional BEDIENUNGSANLEITUNG – Safecheck... -
Seite 33: Anschließen Auf Benzin-, Diesel- Oder Gas-Gabelstapler
Für die richtige Spannung, beachten Sie den Aufkleber auf der Rückseite des Indikators. Spannungsstabilisator (innen) + = 12 VDC Spannungswandler (innen) + = 20-100VDC Spannung der Batterie des Gabelstaplers Kraftstoff Stapler Brandstof truck Gabelstapler Heftruck Spannungswandler Sicherung Zekering Omvormer 3,15 A Indicator BEDIENUNGSANLEITUNG – Safecheck...
