BB TBF-R serie Technische Beschreibung Seite 31

Seite 2
____________________________________________________________________________________
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21

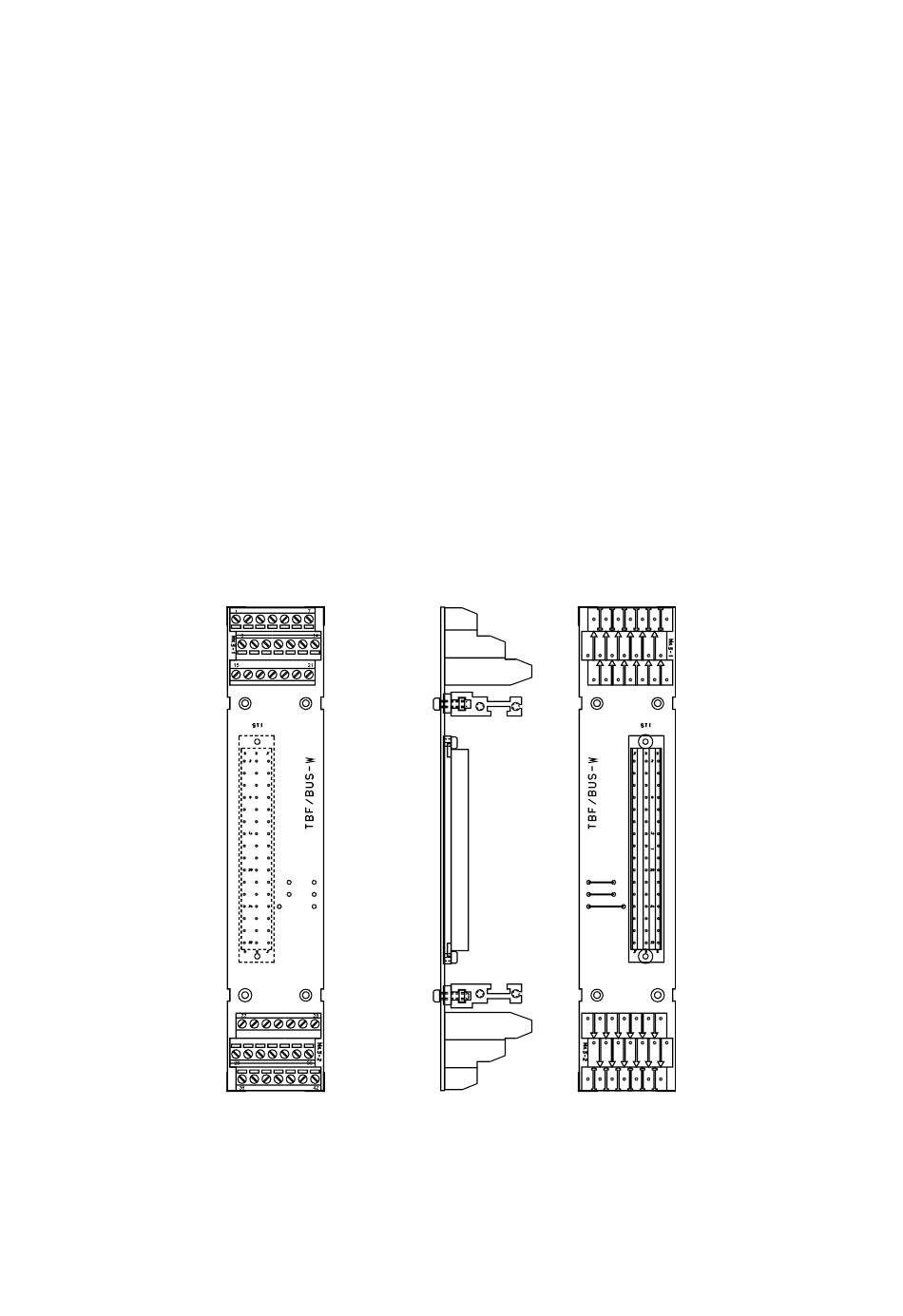

Technische Beschreibung TBF-R
+ Sollwert
Freigabe
I
ext
+ 15 V
Int.Ab
Spur A
Spur /A
– Sollwert
Betr.Ber. 14
Pos Stop
GND
GND
Spur B
Spur /B
Ausgang Tacho
Betr.Ber. 13
Neg. Stop
– 15 V
I 2 t-Meldung
Spur 0
Spur /0
22 Motor U
23 Motor V
24 Motor W
25 AC1
26 AC2
27 + U
B
28 Power GND
29 Spur /0
30 Spur /B
31 Spur /A
32 power GND (Motor Masse)
33 + 5 volts
34 power GND
35 GND (Elektronik-Masse)
36 Spur 0
37 Spur B
38 Spur A
39 GND ref.
40 NC
41 NC
42 NC
