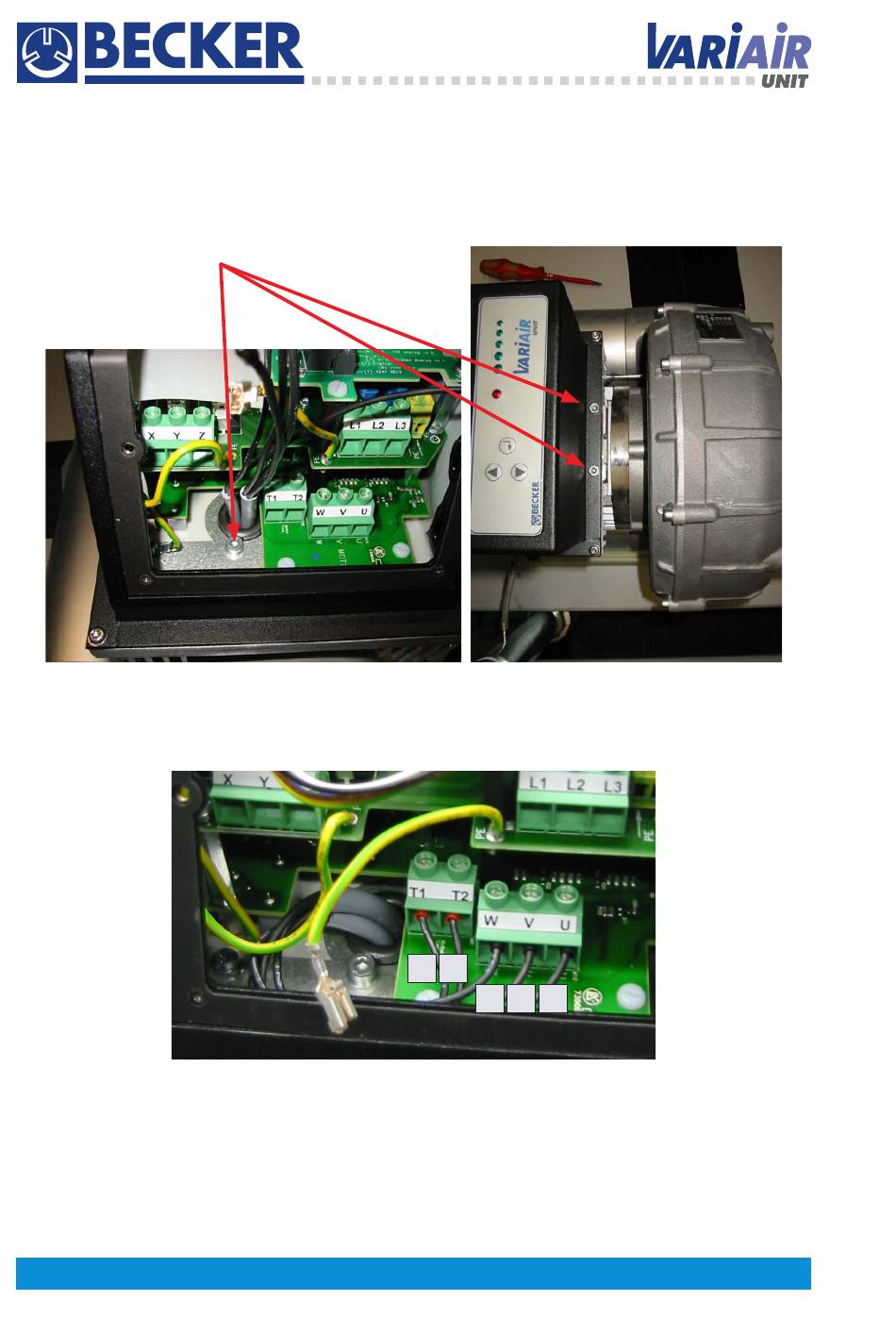

Den Umrichter vorsichtig von der Laufradseite her aufsetzen. Zur besseren Positionierung den hinteren
Passstift als Anschlag verwenden.
Die beiden Kabel dabei durch die Kabeldurchführung fädeln. Den Umrichter langsam absenken. Den Um-
richter mit drei M5 Schauben (Best.Nr. 9453500000) an der Adapterplatte befestigen (Bild 5 und 6).
M5 Schrauben
Bild 5 + 6
2
3 2
Adernnummern
Bild 7
Kabel wie in Bild 7 gezeigt anschließen.
Bei der Montage des Deckels darauf achten, dass das Erdungskabel am Deckel angeschlossen ist .
www.becker-international.com
4
