1. Montage des Adapters und des Frequenzumrichters

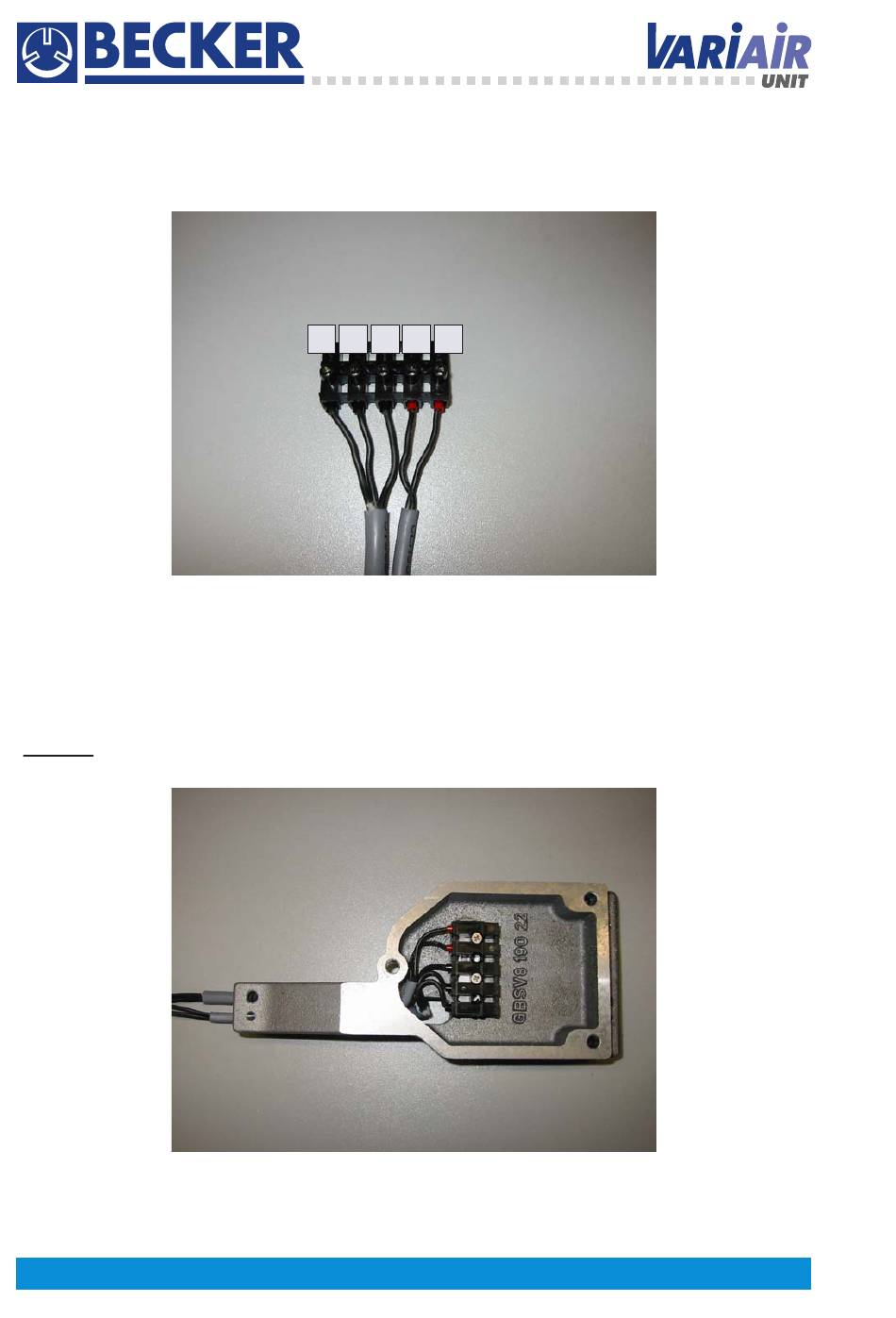

Die Kabel WN 2-02 und WN 2-03 wie in Bild  dargestellt am Umrichterstecker
(Best.Nr. 7693026000) anschließen.
Der so vorbereitete Kabelsatz wird in der Adapterplatte (Best.Nr. 003603400), mit Hilfe
der zwei M3 Schrauben (Best.Nr. 94630400000) befestigt (Bild 2).
Hinweis:
Mit der Verwendung der Adapterplatte vergrößert sich die Gesamthöhe um 4cm.
2
Adernnummern
3 2  2
Bild 2
www.becker-international.com
