pl 168 | HTD 8xx | Popis produktu

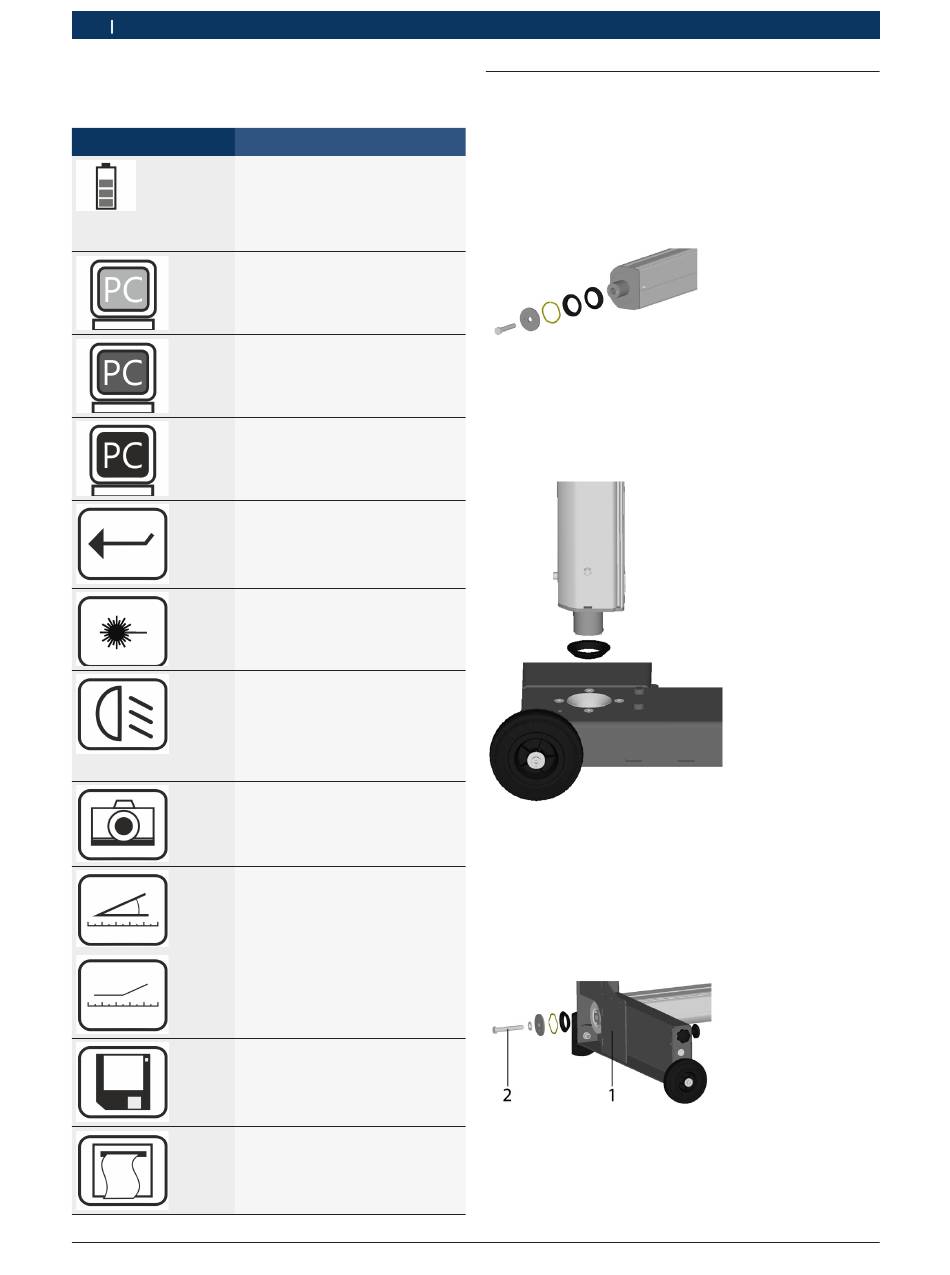

W systemie wizualizacji stosowane są następujące
symbole:
Symbol Funkcja
Wskazanie poziomu naładowania
akumulatora.
Gdy symbol ma kolor czerwony,
należy naładować urządzenie przy
użyciu ładowarki (wchodzącej w
zakres dostawy).
Wskazanie stanu połączenia
z komputerem:
POŁĄCZENIE
Wskazanie stanu połączenia
z komputerem:
BRAK POŁĄCZENIA
Wskazanie stanu połączenia
z komputerem:
PRZEKAZANE LUB ODEBRANE WANE
SĄ NIEWAŻNE
Przycisk ekranowy powrót:
Wraca do poprzedniego okna.
Przycisk ekranowy laser:
włączanie i wyłączanie lasera
urządzenia. Przy włączonym laserze
przycisk ten ma kolor zielony
Przycisk ekranowy zacznij pomiar:
uruchamia pomiar. Włączany jest
laser urządzenia, przycisk przybiera
odpowiedni kolor. Kolor określa typ
reflektora (światła mijania - zielony,
światła drogowe - niebieski, światła
przeciwmgielne - pomarańczowy).
Przycisk ekranowy na żywo:
Ekran pokazuje "na żywo" obraz,
który reflektor rzuca do wnętrza
projektora.
Przycisk ekranowy kąt:
otwiera okno pomiaru kąta
nachylenia reflektora.
Przycisk ekranowy grafika:
otwiera okno zawierające graficzny
podgląd punktu pomiarowego, który
rzucany jest na wewnętrzny ekran
projektora.
Przycisk ekranowy zapisz:
archiwizuje dane i przekazuje je do
komputera.
Przycisk ekranowy drukuj:
drukuje wynik kontroli.
Tab. 1: Symbole systemu wizualizacji
|
1 692 104 611 2014-10-15
3.5 Montaż
3.5.1 Montaż urządzenia
Sposób montażu urządzenia:
1. Chwycić kolumnę i odkręcić śrubę oraz podkładkę,
zdjąć sprężynę falistą oraz pierścień łożyskowy z
bolca.
Rys. 4: Przygotowywanie słupka
2. Włożyć słupek do wózka na kółkach. Uważać
przy tym, by pierścień łączący obie te części był
dokładnie wycentrowany.
Rys. 5: Wkładanie słupka do wózka na kółkach
3. Ponownie założyć śrubę i podkładkę. Uważać przy tym,
by pierścień łożyskowy był dokładnie wycentrowany
na kolumnie. Dokręcić śrubę do oporu, co całkowicie
niweluje luzy stelażu. Dociągnąć o ćwierć obrotu,
uważając na prawidłowe wypozycjonowanie.
Rys. 6: Przykręcanie słupka do wózka na kółkach
1 wózek na kółkach
2 śruba mocująca
4. Odpowiednio ustawić całą urządzenie w
pionie i sprawdzić poprawność wzajemnego
wypozycjonowania wózka na kółkach i słupka oraz
obrót słupka.
