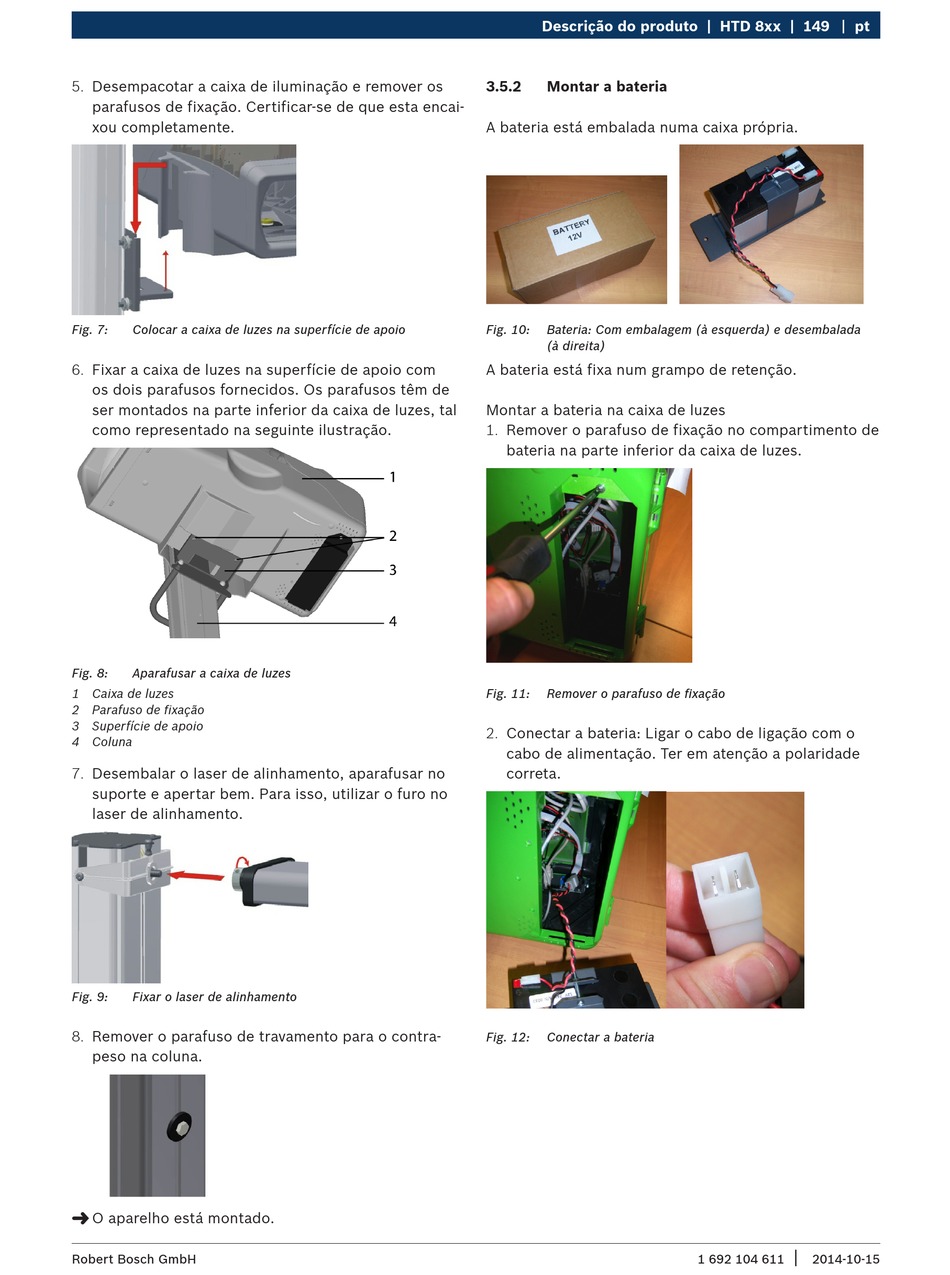

5. Desempacotar a caixa de iluminação e remover os
parafusos de fixação. Certificar-se de que esta encai-
xou completamente.
Fig. 7: Colocar a caixa de luzes na superfície de apoio
6. Fixar a caixa de luzes na superfície de apoio com
os dois parafusos fornecidos. Os parafusos têm de
ser montados na parte inferior da caixa de luzes, tal
como representado na seguinte ilustração.
Fig. 8: Aparafusar a caixa de luzes
1 Caixa de luzes
2 Parafuso de fixação
3 Superfície de apoio
4 Coluna
7. Desembalar o laser de alinhamento, aparafusar no
suporte e apertar bem. Para isso, utilizar o furo no
laser de alinhamento.
Fig. 9: Fixar o laser de alinhamento
8. Remover o parafuso de travamento para o contra-
peso na coluna.
"
O aparelho está montado.
Robert Bosch GmbH
Descrição do produto | HTD 8xx | 149
3.5.2 Montar a bateria
A bateria está embalada numa caixa própria.
Fig. 10: Bateria: Com embalagem (à esquerda) e desembalada
(à direita)
A bateria está fixa num grampo de retenção.
Montar a bateria na caixa de luzes
1. Remover o parafuso de fixação no compartimento de
bateria na parte inferior da caixa de luzes.
Fig. 11: Remover o parafuso de fixação
2. Conectar a bateria: Ligar o cabo de ligação com o
cabo de alimentação. Ter em atenção a polaridade
correta.
Fig. 12: Conectar a bateria
pt
|
1 692 104 611 2014-10-15
