Philips 867036 Technische Information

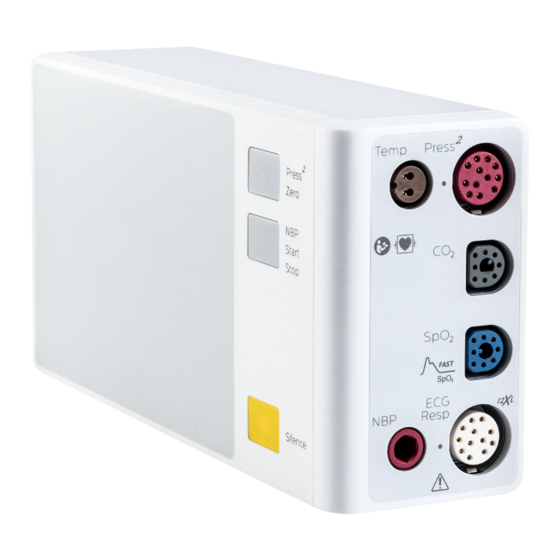

Das Philips IntelliVue MMX Kombi-Modul 867036 gehört
zur Reihe der IntelliVue Patientenmonitore und liefert
Parameterdaten für EKG/Arrhythmie/ST-/QT-Analyse,
Respiration, arterielle Sauerstoff sättigung (SpO
gemessenen Blutdruck (NBP), invasiv gemessenen Druck und
Temperatur. Es verarbeitet Messdaten und sendet sie (z.B. als
Kurven und numerische Werte) an den Host-Monitor, generiert
Alarme und unterstützt die Übertragung von Patientendaten
zwischen Monitoren.
Die vollständige Einbindung in die IntelliVue
Patientenüberwachungslösung erlaubt die bestmögliche
Versorgung von Patienten aller Überwachungsstufen und
unterstützt einheitliche Standards im gesamten Krankenhaus.
Mit dem MMX kann eine gleichzeitige Überwachung von EKG
(mit 3, 5, 6 oder 10 Elektroden, einschließlich Arrhythmie- und
ST-Segment-Überwachung), Respiration, SpO
invasiven Drücken, Temperatur und CO
Das MMX kann bei Erwachsenen, Kindern und
Neugeborenen in einer Krankenhausumgebung und beim
Patiententransport innerhalb eines Krankenhauses eingesetzt
werden. Personalien, Messdaten und Trends werden in
Trenddatenbanken gespeichert. Optionale Erweiterungen
erweitern die Funktionalität um eine Hauptstrom- oder
Seitenstrom-CO
-Messung, zwei zusätzliche Druckmessungen,
2
eine Temperatur-, HZV- und kontinuierliche HZV-Messung.
Die Stromversorgung des MMX erfolgt durch einen Host-
Monitor, z.B. einen MX500.
Das MMX ist ein leichtes, robustes Gerät mit allen
Vorteilen des „Plug-and-Play". Es kann einfach von einem
IntelliVue Patientenmonitor getrennt und an einen anderen
), nichtinvasiv
angeschlossen werden; dies ermöglicht reibungslose
2
Patientenverlegungen. Es kann am Patientenmonitor
angebracht oder zur Vermeidung unübersichtlicher
Verkabelung in Patientennähe platziert werden.
Das MMX ist für die Herausforderungen im Zusammenhang
mit der mobilen Überwachung im Krankenhaus gerüstet. Er ist
besonders robust durch:
• Stabiles Design
• Verwendung von chemikalienbeständigem
Oberfl ächenmaterial, das auf Unempfi ndlichkeit gegenüber
Reinigungs- und Desinfektionsmitteln ausgelegt ist
• Eindringschutz: IP32 bei horizontaler Anbringung
, NBP, zwei
Indikationen
2
durchgeführt werden.
2
Das Philips MMX Kombi-Modul 867036 ist zur Verwendung
mit IntelliVue Patientenmonitoren vorgesehen.
Das Kombi-Modul (mit Host-Monitor) ist zum Einsatz in
medizinischen Einrichtungen und durch medizinisches
Fachpersonal bestimmt und dient zur Überwachung und
Aufzeichnung verschiedener physiologischer Parameter
bei Erwachsenen, Kindern und Neugeborenen sowie zur
Auslösung entsprechender Alarme.
