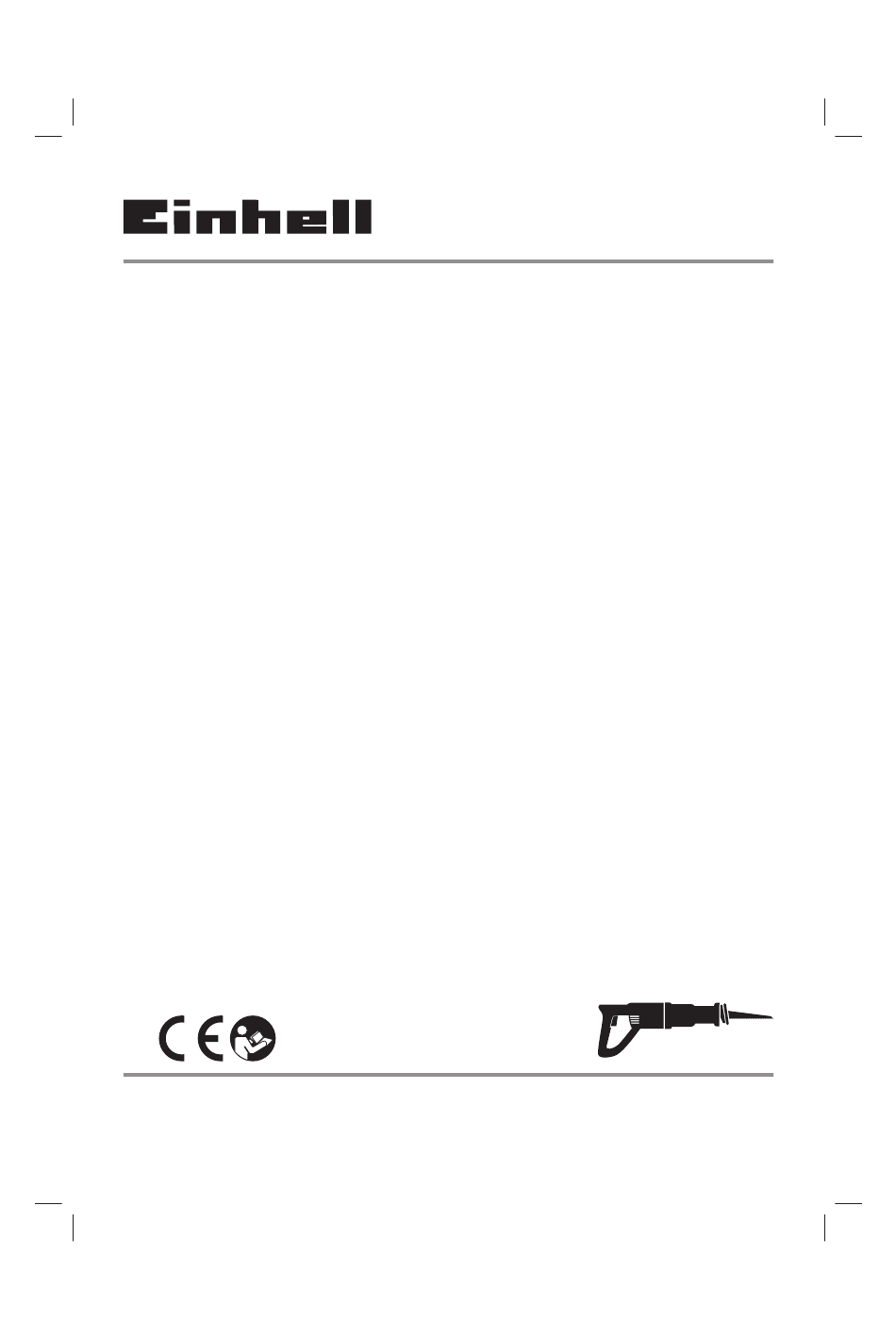

EINHELL TC-AP 650 E Originalbetriebsanleitung

Vorschau ausblenden Andere Handbücher für TC-AP 650 E:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 1
D
Originalbetriebsanleitung
Universalsäge
F
Instructions d'origine
Scie universelle
I
Istruzioni per l'uso originali
Sega universale
NL
Originele handleiding
Universele zaag
E
Manual de instrucciones original
Sierra universal
P
Manual de instruções original
Serra universal
2
Art.-Nr.: 43.261.41
Anleitung_TC_AP_650_E_SPK2.indb 1
Anleitung_TC_AP_650_E_SPK2.indb 1
TC-AP 650 E
I.-Nr.: 11025
27.11.2019 10:52:38
27.11.2019 10:52:38

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für EINHELL TC-AP 650 E

  • Seite 1 TC-AP 650 E Originalbetriebsanleitung Universalsäge Instructions d’origine Scie universelle Istruzioni per l’uso originali Sega universale Originele handleiding Universele zaag Manual de instrucciones original Sierra universal Manual de instruções original Serra universal Art.-Nr.: 43.261.41 I.-Nr.: 11025 Anleitung_TC_AP_650_E_SPK2.indb 1 Anleitung_TC_AP_650_E_SPK2.indb 1 27.11.2019 10:52:38...
  • Seite 2 - 2 - Anleitung_TC_AP_650_E_SPK2.indb 2 Anleitung_TC_AP_650_E_SPK2.indb 2 27.11.2019 10:52:39 27.11.2019 10:52:39...
  • Seite 3 - 3 - Anleitung_TC_AP_650_E_SPK2.indb 3 Anleitung_TC_AP_650_E_SPK2.indb 3 27.11.2019 10:52:44 27.11.2019 10:52:44...
  • Seite 4 Gefahr! - Zur Verringerung des Verletzungsrisikos Bedienungsanleitung lesen. Vorsicht! Tragen Sie einen Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken. Vorsicht! Tragen Sie eine Staubschutzmaske. Beim Bearbeiten von Holz und anderer Materialien kann gesundheitsschädlicher Staub entstehen. Asbesthaltiges Material darf nicht bearbeitet werden! Vorsicht! Tragen Sie eine Schutzbrille.
  • Seite 5: Sicherheitshinweise

    Gefahr! leitung. Beim Benutzen von Geräten müssen einige Si- • cherheitsvorkehrungen eingehalten werden, um Öffnen Sie die Verpackung und nehmen Sie Verletzungen und Schäden zu verhindern. Lesen das Gerät vorsichtig aus der Verpackung. • Sie diese Bedienungsanleitung / Sicherheitshin- Entfernen Sie das Verpackungsmaterial so- weise deshalb sorgfältig durch.
  • Seite 6: Technische Daten

    4. Technische Daten worden und können zum Vergleich eines Elektro- werkzeugs mit einem anderen verwendet werden. Netzspannung:......230-240 V~ 50 Hz Die angegebenen Schwingungsgesamtwerte und Leistungsaufnahme: ........650 W die angegebenen Geräuschemissionswerte kön- Hubzahl: ........500-3000 min nen auch zu einer vorläufi gen Einschätzung der Hubhöhe: ..........20 mm Belastung verwendet werden.
  • Seite 7: Bedienung

    5. Vor Inbetriebnahme 6.3 Elektronische Hubzahlregelung Über das Stellrad (3) kann die benötigte Hubzahl des Sägeblattes eingestellt werden. Überzeugen Sie sich vor dem Anschließen, dass die Daten auf dem Typenschild mit den Netzdaten Die allgemeinen Regeln für die Schnittgeschwin- übereinstimmen. digkeit bei spanabhebenden Arbeiten sind auch Warnung! hier gültig.
  • Seite 8: Entsorgung Und Wiederverwertung

    8.2 Kohlebürsten Bei übermäßiger Funkenbildung lassen Sie die Kohlebürsten durch eine Elektrofachkraft über- prüfen. Gefahr! Die Kohlebürsten dürfen nur von einer Elektrofachkraft ausgewechselt werden. 8.3 Wartung Im Geräteinneren befi nden sich keine weiteren zu wartenden Teile. 8.4 Ersatzteil- und Zubehörbestellung: Bei der Ersatzteilbestellung sollten folgende An- gaben gemacht werden;...
  • Seite 9 Nur für EU-Länder Werfen Sie Elektrowerkzeuge nicht in den Hausmüll! Gemäß europäischer Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und Umsetzung in nationales Recht müssen verbrauchte Elektrowerkzeuge getrennt gesammelt werden und einer umwelt- gerechten Wiederverwertung zugeführt werden. Recycling-Alternative zur Rücksendeauff orderung: Der Eigentümer des Elektrogerätes ist alternativ anstelle Rücksendung zur Mitwirkung bei der sachge- rechten Verwertung im Falle der Eigentumsaufgabe verpfl...
  • Seite 10: Serviceinformationen

    Service-Informationen Wir unterhalten in allen Ländern, welche in der Garantieurkunde benannt sind, kompetente Service- Partner, deren Kontakte Sie der Garantieurkunde entnehmen. Diese stehen Ihnen für alle Service- Belange wie Reparatur, Ersatzteil- und Verschleißteil-Versorgung oder den Bezug von Verbrauchsmate- rialien zur Verfügung. Es ist zu beachten, dass bei diesem Produkt folgende Teile einem gebrauchsgemäßen oder natürlichen Verschleiß...
  • Seite 11 Garantieurkunde Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Qualitätskontrolle. Sollte dieses Gerät dennoch einmal nicht einwandfrei funktionieren, bedauern wir dies sehr und bitten Sie, sich an unseren Servicedienst unter der auf dieser Garantiekarte angegebenen Adresse zu wenden. Gerne stehen wir Ihnen auch telefo- nisch über die angegebene Servicerufnummer zur Verfügung.
  • Seite 12 • Bestellverfolgung Wir freuen uns auf Ihren Besuch online unter www.isc-gmbh.info! Telefon: 09951 / 95 920 00 ·Telefax: 09951/95 917 00 E-Mail: info@einhell.de · Internet: www.isc-gmbh.info iSC GmbH · Eschenstraße 6 · 94405 Landau/Isar (Deutschland) - 12 - Anleitung_TC_AP_650_E_SPK2.indb 12 Anleitung_TC_AP_650_E_SPK2.indb 12...
  • Seite 13 Danger! - Lisez ce mode d’emploi pour diminuer le risque de blessures. Prudence! Portez une protection de l’ouïe. L’exposition au bruit peut entraîner une perte de l’ouïe. Prudence! Portez un masque anti-poussière. Lors de travaux sur su bois et autres matériaux, de la poussière nuisible à...
  • Seite 14: Consignes De Sécurité

    • Danger ! Ouvrez l’emballage et prenez l’appareil en le Lors de l’utilisation d’appareils, il faut respecter sortant avec précaution de l’emballage. • certaines mesures de sécurité afi n d’éviter des Retirez le matériel d’emballage tout comme blessures et dommages. Veuillez donc lire atten- les sécurités d’emballage et de transport (s’il tivement ce mode d’emploi/ces consignes de y en a).
  • Seite 15: Données Techniques

    4. Données techniques Les valeurs totales des vibrations indiquées et les valeurs d’émissions sonores indiquées peuvent également être utilisées pour une estimation pro- Tension réseau : .......230-240 V~50 Hz visoire de la sollicitation. Puissance absorbée: ........ 650 W Nombre de courses : ....500-3000 tr/min Avertissement : Hauteur de course : ........
  • Seite 16: Avant La Mise En Service

    5. Avant la mise en service 6.2 Bouton de blocage (fi gure 1/pos. 2) Avec le bouton de blocage (2), on peut arrêter l’interrupteur Marche/Arrêt (1) en fonctionnement. Assurez-vous, avant de connecter la machine, Appuyez brièvement sur l’interrupteur Marche / que les données se trouvant sur la plaque de Arrêt (1).
  • Seite 17: Mise Au Rebut Et Recyclage

    10. Stockage aucun produit de nettoyage ni détergeant; ils pourraient endommager les pièces en matières plastiques de l’appareil. Veillez à Entreposez l’appareil et ses accessoires dans un ce qu’aucune eau n’entre à l’intérieur de endroit sombre, sec et à l’abri du gel tout comme l’appareil.
  • Seite 18 Uniquement pour les pays de l’Union Européenne Ne jetez pas les outils électriques dans les ordures ménagères! Selon la norme européenne 2012/19/CE relative aux appareils électriques et systèmes électroniques usés et selon son application dans le droit national, les outils électriques usés doivent être récoltés à part et apportés à...
  • Seite 19: Informations Service Après-Vente

    Informations service après-vente Nous disposons dans tous les pays mentionnés dans le bon de garantie de partenaires de service après-vente compétents dont vous trouverez les coordonnées dans le bon de garantie. Ceux-ci se tiennent à votre disposition pour tout ce qui concerne le service après-vente comme les réparations, l‘approvisionnement en pièces de rechange et d‘usure ou l‘achat de pièces de consommation.
  • Seite 20: Bon De Garantie

    Bon de garantie Chère cliente, cher client, nos produits sont soumis à un contrôle de qualité très strict. Si toutefois, il arrivait que cet appareil ne fonctionne pas parfaitement, nous en sommes désolés et nous vous prions de vous adresser à notre service après-vente à...
  • Seite 21 Pericolo! - Per ridurre il rischio di lesioni leggete le istruzioni per l’uso. Attenzione! Portate cuffi e antirumore. L’eff etto del rumore può causare la perdita dell’udito. Attenzione! Mettete una maschera antipolvere. Facendo lavori su legno o altri materiali si può crea- re della polvere nociva alla salute.
  • Seite 22: Avvertenze Sulla Sicurezza

    • Pericolo! Aprite l’imballaggio e togliete con cautela Nell’usare gli apparecchi si devono rispettare l’apparecchio dalla confezione. • diverse avvertenze di sicurezza per evitare lesi- Togliete il materiale d’imballaggio e anche i oni e danni. Quindi leggete attentamente queste fermi di trasporto / imballo (se presenti). •...
  • Seite 23: Caratteristiche Tecniche

    4. Caratteristiche tecniche I valori complessivi delle vibrazioni e i valori di emissione dei rumori indicati sono stati misurati secondo un metodo di prova normalizzato e pos- Tensione di rete: ......230-240 V~ 50 Hz sono essere usati per il confronto tra elettrouten- Potenza assorbita: ........
  • Seite 24: Prima Della Messa In Esercizio

    5. Prima della messa in esercizio 6.3 Regolazione elettronica del numero delle corse La rotella di regolazione (3) consente di imposta- Prima di inserire la spina nella presa di corrente re il numero di corse richiesto dalla lama. assicuratevi che i dati sulla targhetta di identifi ca- zione corrispondano a quelli di rete.
  • Seite 25: Smaltimento E Riciclaggio

    8.2 Spazzole al carbone In caso di uno sviluppo eccessivo di scintille fate controllare le spazzole al carbone da un elettricis- Pericolo! Le spazzole al carbone devono essere sostituite solo da un elettricista. 8.3 Manutenzione All’interno dell’apparecchio non si trovano altre parti sottoposte ad una manutenzione qualsiasi.
  • Seite 26 Solo per paesi membri dell’UE Non smaltite gli elettroutensili nei rifi uti domestici! Secondo la direttiva europea 2012/19/CE sui rifi uti di apparecchiature elettriche ed elettroniche e il suo recepimento nelle normative nazionali, gli elettroutensili usati devono venire raccolti separatamente e venire smaltiti in modo ecocompatibile.
  • Seite 27: Informazioni Sul Servizio Assistenza

    Informazioni sul Servizio Assistenza In tutti i Paesi indicati nel certifi cato di garanzia disponiamo di competenti partner per il Servizio Assis- tenza (per i relativi dati di contatto si veda il certifi cato di garanzia), che sono a vostra disposizione per tutte le richieste di assistenza come riparazione, fornitura di pezzi di ricambio e parti di usura o vendita di materiali di consumo.
  • Seite 28: Certificato Di Garanzia

    Certifi cato di garanzia Gentili clienti, i nostri prodotti sono soggetti ad un rigido controllo di qualità. Se l‘apparecchio non dovesse tuttavia funzionare correttamente, ci scusiamo e vi preghiamo di rivolgervi al nostro servizio di assistenza clienti all‘indirizzo indicato in questa scheda di garanzia. Siamo a vostra disposizione anche telefonicamente al numero del Servizio Assistenza indicato.
  • Seite 29 Gevaar! - Handleiding lezen om het letselrisico te verminderen. Voorzichtig! Draag een gehoorbeschermer. Lawaai kan aanleiding geven tot gehoorverlies. Voorzichtig! Draag een stofmasker. Bij het bewerken van hout en andere materialen kan stof ontsta- an dat schadelijk is voor de gezondheid. Asbesthoudend materiaal mag niet worden bewerkt! Voorzichtig! Draag een veiligheidsbril.
  • Seite 30: Veiligheidsaanwijzingen

    Gevaar! nemen. Bij het gebruik van toestellen dienen enkele • veiligheidsmaatregelen te worden nageleefd om Open de verpakking en neem het toestel lichamelijk gevaar en schade te voorkomen. Lees voorzichtig uit de verpakking. • daarom deze handleiding / veiligheidsinstructies Verwijder het verpakkingsmateriaal alsmede zorgvuldig door.
  • Seite 31: Technische Gegevens

    4. Technische gegevens De opgegeven totale trillingsemissiewaarden en de vermelde geluidsemissiewaarden zijn geme- ten volgens een genormaliseerde testprocedure Netspanning: ......230-240 V~ 50 Hz en kunnen worden gebruikt om elektrische ge- Opgenomen vermogen: ......650 W reedschappen onderling te vergelijken. Aantal slagen: ......500-3000 min Slaghoogte: ..........
  • Seite 32: Vóór Inbedrijfstelling

    5. Vóór inbedrijfstelling 6.2 Vastzetknop (fi g. 1, pos. 2) Met de vastzetknop (2) kan de AAN-/UIT-scha- kelaar (1) tijdens het gebruik van de zaag worden Controleer of de gegevens vermeld op het ken- vergrendeld. Voor het uitschakelen de AAN-/UIT- plaatje overeenkomen met de gegevens van schakelaar (1) kort indrukken.
  • Seite 33: Verwijdering En Recyclage

    gen van water in een elektrische apparatuur verhoogt het risico van een elektrische schok. 8.2 Koolborstels Bij bovenmatige vonkvorming laat u de koolbors- tels door een bekwame elektricien nazien. Gevaar! De koolborstels mogen enkel door een bekwame elektricien worden vervangen. 8.3 Onderhoud In het toestel zijn er geen andere te onderhouden onderdelen.
  • Seite 34 Enkel voor EU-landen Elektrisch gereedschap hoort niet bij het huisvuil thuis! Volgens de Europese richtlijn 2012/19/EG op afgedankte elektrische en elektronische toestellen en omzetting in nationaal recht dienen afgedankte elektrische gereedschappen afzonderlijk te worden ver- zameld en milieuvriendelijk te worden gerecycleerd. Recyclagealternatief i.p.v.
  • Seite 35: Service-Informatie

    Service-informatie Wij werken in alle landen die in het garantiebewijs zijn genoemd, samen met competente servicepart- ners, wier contactgegevens u kunt afl eiden uit het garantiebewijs. Deze staan voor alle diensten zoals reparatie, het verschaff en van wisselstukken of slijtdelen of voor de aankoop van verbruiksmaterialen te uwer beschikking.
  • Seite 36 Garantiebewijs Geachte klant, onze producten worden onderworpen aan een strenge kwaliteitscontrole. Mocht dit apparaat echter ooit niet naar behoren functioneren, spijt dit ons ten zeerste en vragen u zich te wenden tot onze service- dienst onder het adres vermeld op dit garantiebewijs. Wij staan ook graag telefonisch tot uw dienst via het vermelde servicetelefoonnummer.
  • Seite 37 Peligro! - Leer el manual de instrucciones para reducir cualquier riesgo de sufrir daños. Cuidado! Usar protección para los oídos. La exposición al ruido puede ser perjudicial para el oído. Cuidado! Es preciso ponerse una mascarilla de protección. Puede generarse polvo dañino para la salud cuando se realicen trabajos en madera o en otros materiales.
  • Seite 38: Instrucciones De Seguridad

    Peligro! encuentran al fi nal del manual. Al usar aparatos es preciso tener en cuenta una • serie de medidas de seguridad para evitar le- Abrir el embalaje y extraer cuidadosamente siones o daños. Por este motivo, es preciso leer el aparato.
  • Seite 39: Características Técnicas

    4. Características técnicas Los valores totales de vibración indicados y el ni- vel de emisión de ruidos indicado se han calcula- do conforme a un método de ensayo normalizado Tensión de red: ......230-240 V~ 50 Hz y se pueden utilizar para comparar una herrami- Consumo: ..........
  • Seite 40: Antes De La Puesta En Marcha

    5. Antes de la puesta en marcha 6.3 Regulación electrónica de la velocidad El número de carreras necesario de la hoja de la sierra se puede ajustar mediante la rueda de Antes de conectar la máquina, asegurarse de ajuste (3). que los datos de la placa de identifi...
  • Seite 41: Eliminación Y Reciclaje

    8.2 Escobillas de carbón En caso de formación excesiva de chispas, ponerse en contacto con un electricista espe- cializado para que compruebe las escobillas de carbón. Peligro! Las escobillas de carbón sólo deben ser cambiadas por un electricista. 8.3 Mantenimiento No hay que realizar el mantenimiento a más piezas en el interior del aparato.
  • Seite 42 Sólo para países miembros de la UE No tirar herramientas eléctricas en la basura casera. Según la directiva europea 2012/19/CE sobre aparatos usados electrónicos y eléctricos y su aplicación en el derecho nacional, dichos aparatos deberán recojerse por separado y eliminarse de modo ecológi- co para facilitar su posterior reciclaje.
  • Seite 43: Información De Servicio

    Información de servicio En todos los países mencionados en el certifi cado de garantía disponemos de distribuidores compe- tentes cuyos datos de contacto podrán consultar en dicho certifi cado. Dichos distribuidores están a su disposición para cualquier asunto relacionado con el servicio como reparación, suministro de piezas de repuesto y desgaste, o con respecto a los materiales de consumo.
  • Seite 44: Certifi Cado De Garantía

    Certifi cado de garantía Estimado cliente: Nuestros productos están sometidos a un estricto control de calidad. No obstante, lamentaríamos que este aparato dejara de funcionar correctamente, en tal caso, le rogamos que se dirija a nuestro servicio de atención al cliente en la dirección indicada en la parte inferior de la presente tarjeta de garantía. Con mucho gusto le atenderemos también telefónicamente en el número de servicio indicado a continuaci- ón.
  • Seite 45 Perigo! - Para reduzir o risco de ferimentos leia o manual de instruções Cuidado! Use uma protecção auditiva. O ruído pode provocar danos no aparelho auditivo. Cuidado! Use uma máscara de protecção para pó. Durante os trabalhos em madeira e outros materiais pode formar-se pó...
  • Seite 46: Instruções De Segurança

    Perigo! manual. • Ao utilizar ferramentas, devem ser respeitadas Abra a embalagem e retire cuidadosamente o algumas medidas de segurança para preve- aparelho. • nir ferimentos e danos. Por conseguinte, leia Remova o material da embalagem, assim atentamente este manual de instruções / estas como os dispositivos de segurança da emba- instruções de segurança.
  • Seite 47: Dados Técnicos

    4. Dados técnicos Aviso: As emissões de vibração e de ruído podem di- vergir dos valores indicados durante a utilização Tensão de rede: ......230 V~ 50 Hz efetiva da ferramenta elétrica, consoante o tipo Potência absorvida: ........650 W de utilização da mesma, em especial, o tipo de Número de cursos: .......500-3000 min peça a trabalhar.
  • Seite 48: Antes Da Colocação Em Funcionamento

    5. Antes da colocação em namento. Para desligar, prima o interruptor para ligar/desligar (1) por breves instantes. funcionamento 6.3 Regulação automática do número de Antes de ligar a máquina, certifi que-se de que cursos os dados constantes da placa de características O número necessário de golpes da lâmina de correspondem aos dados de rede.
  • Seite 49: Eliminação E Reciclagem

    aparelho eléctrico aumenta o risco de choque eléctrico. 8.2 Escovas de carvão No caso de formação excessiva de faíscas, mande verifi car as escovas de carvão por um electricista. Perigo! As escovas de carvão só podem ser substituídas por um electricista. 8.3 Manutenção No interior do aparelho não existem quaisquer peças que necessitem de manutenção.
  • Seite 50 Só para países da UE Não deite as ferramentas eléctricas para o lixo doméstico! Segundo a directiva europeia 2012/19/CE relativa aos resíduos de equipamentos eléctricos e electró- nicos e a respectiva transposição para o direito interno, as ferramentas eléctricas usadas têm de ser recolhidas separadamente e entregues nos locais de recolha previstos para o efeito.
  • Seite 51 Informações do serviço de assistência técnica Estamos representados em todos os países mencionados no certifi cado de garantia por agentes auto- rizados competentes, cujos contactos poderá encontrar no certifi cado de garantia. Estes encontram-se ao seu dispor para todos os serviços de que necessita, tais como reparações, fornecimento de peças sobressalentes e peças desgastadas ou a aquisição de consumíveis.
  • Seite 52: Certificado De Garantia

    Certifi cado de garantia Estimado(a) cliente, os nossos produtos são submetidos a um rigoroso controlo de qualidade. Se, ainda assim, o aparelho não funcionar nas devidas condições, lamentamos esse facto e pedimos-lhe que se dirija ao nosso ser- viço de assistência técnica na morada indicada no presente certifi cado de garantia. Se preferir, também pode contactar-nos telefonicamente através do número de assistência técnica indicado.
  • Seite 53: Konformitätserklärung
