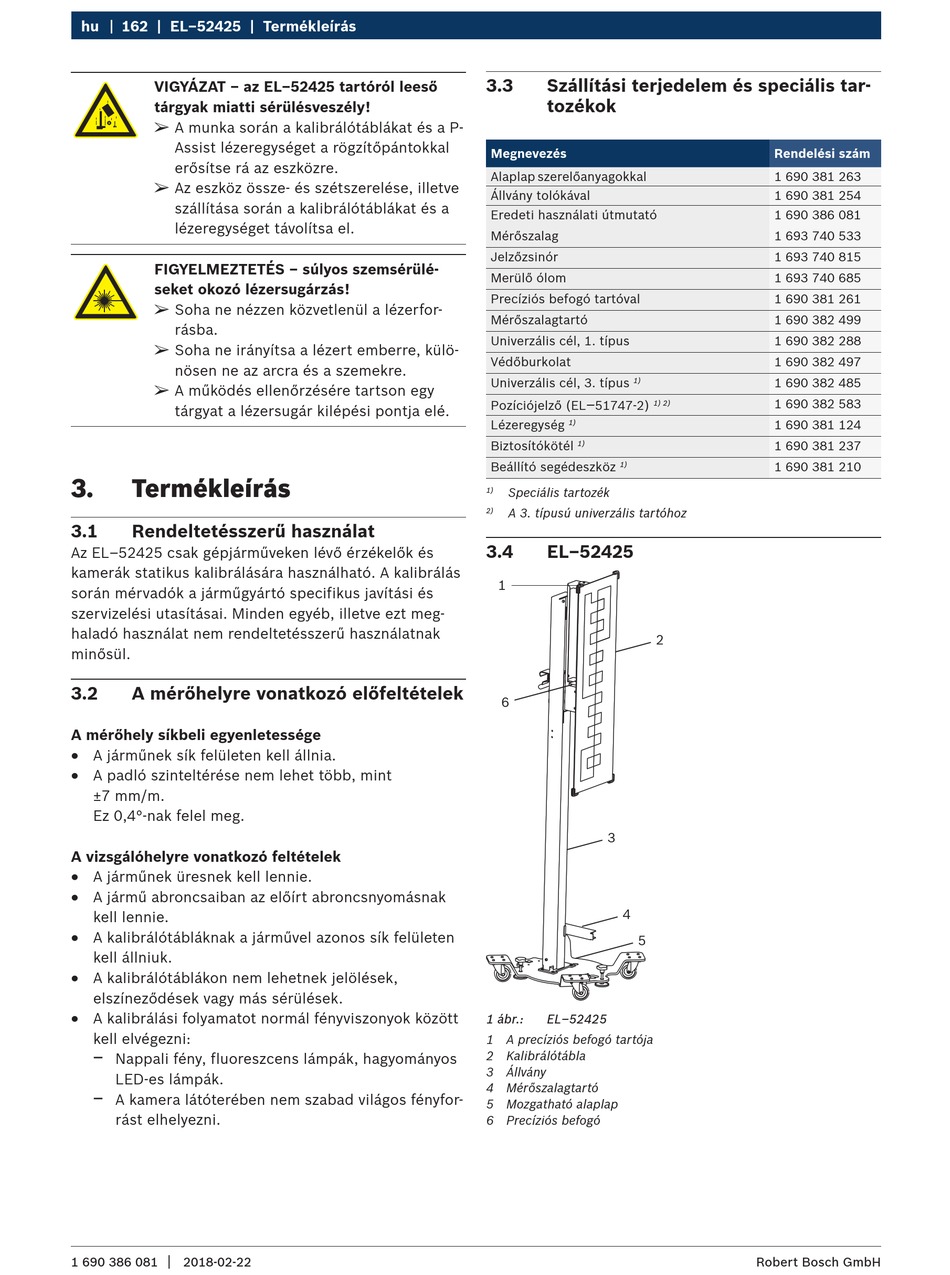

en hu 162 | EL–52425 | Termékleírás
VIGYÁZAT – az EL–52425 tartóról leeső
tárgyak miatti sérülésveszély!
¶
A munka során a kalibrálótáblákat és a P-
Assist lézeregységet a rögzítőpántokkal
erősítse rá az eszközre.
¶
Az eszköz össze- és szétszerelése, illetve
szállítása során a kalibrálótáblákat és a
lézeregységet távolítsa el.
FIGYELMEZTETÉS – súlyos szemsérülé-
seket okozó lézersugárzás!
¶
Soha ne nézzen közvetlenül a lézerfor-
rásba.
¶
Soha ne irányítsa a lézert emberre, külö-
nösen ne az arcra és a szemekre.
¶
A működés ellenőrzésére tartson egy
tárgyat a lézersugár kilépési pontja elé.
3. Termékleírás
3.1 Rendeltetésszerű használat
Az EL–52425 csak gépjárműveken lévő érzékelők és
kamerák statikus kalibrálására használható. A kalibrálás
során mérvadók a járműgyártó specifikus javítási és
szervizelési utasításai. Minden egyéb, illetve ezt meg-
haladó használat nem rendeltetésszerű használatnak
minősül.
3.2 A mérőhelyre vonatkozó előfeltételek
A mérőhely síkbeli egyenletessége
R
A járműnek sík felületen kell állnia.
R
A padló szinteltérése nem lehet több, mint
±7 mm/m.
Ez 0,4°-nak felel meg.
A vizsgálóhelyre vonatkozó feltételek
R
A járműnek üresnek kell lennie.
R
A jármű abroncsaiban az előírt abroncsnyomásnak
kell lennie.
R
A kalibrálótábláknak a járművel azonos sík felületen
kell állniuk.
R
A kalibrálótáblákon nem lehetnek jelölések,
elszíneződések vagy más sérülések.
R
A kalibrálási folyamatot normál fényviszonyok között
kell elvégezni:
$
Nappali fény, fluoreszcens lámpák, hagyományos
LED-es lámpák.
$
A kamera látóterében nem szabad világos fényfor-
rást elhelyezni.
|
1 690 386 081 2018-02-22
3.3 Szállítási terjedelem és speciális tar-
tozékok
Megnevezés
Alaplap szerelőanyagokkal
Állvány tolókával
Eredeti használati útmutató
Mérőszalag
Jelzőzsinór
Merülő ólom
Precíziós befogó tartóval
Mérőszalagtartó
Univerzális cél, 1. típus
Védőburkolat
Univerzális cél, 3. típus
1)
–
Pozíciójelző (EL 51747-2)
1) 2)
Lézeregység
1)
Biztosítókötél
1)
Beállító segédeszköz
1)
Speciális tartozék
1)
A 3. típusú univerzális tartóhoz
2)
3.4 EL–52425
1
2
6
3
4
5
1 ábr.: EL–52425
1 A precíziós befogó tartója
2 Kalibrálótábla
3 Állvány
4 Mérőszalagtartó
5 Mozgatható alaplap
6 Precíziós befogó
Rendelési szám
1 690 381 263
1 690 381 254
1 690 386 081
1 693 740 533
1 693 740 815
1 693 740 685
1 690 381 261
1 690 382 499
1 690 382 288
1 690 382 497
1 690 382 485
1 690 382 583
1 690 381 124
1 690 381 237
1 690 381 210
