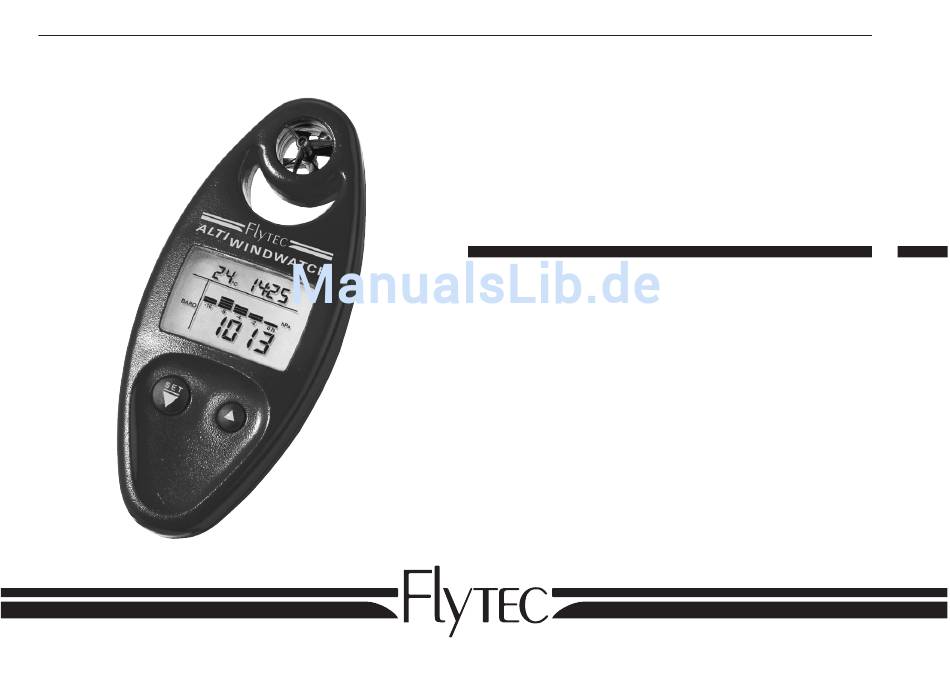

Alti-Windwatch Made in Switzerland B E D I E N U N G S A N L E I T U N G · Ebenaustrasse 8a · CH-6048 Horw/Luzern · Fon ++41 41 340 34 24 · Fax ++41 41 340 54 24...
Seite 2
Bedienungsübersicht 3 Sekunden 8 Sekunden Setmodus Barometer/Zeit Optionsmodus Reset Luftdrucktendenz Einstellen der Zeit Einstellen Barometer Setmodus Höhenmesser Optionsmodus Einstellen der Höhe Kalibrieren des Drucksensors Setmodus Windgeschwindigkeit Optionsmodus Optionsmodus Optionsmodus Reset Windmessung Berechnungszeit Kalibration Flügelrad- Wahl Mittel-/ der Mittelwerte sensor Spitzenmittelwert Setmodus Temperatur Optionsmodus...
Bedienungsanleitung Alti-Windwatch Inhalt Einleitung Barometer/Zeit Rückstellen der Luftdruckentwicklungsanzeige Setmodus Einstellen des Barometers Setmodus Ändern der Luftdruckmessung QFE oder QNH Setmodus Einstellen der Zeit Optionsmodus Höhenmesser Einstellen der Höhe Setmodus Kalibrieren des Drucksensors Optionsmodus Windgeschwindigkeitsmesser Rückstellen der Spitzen- und der Mittelwertsanzeige Setmodus Einstellen der Berechnungszeit für die Mittelwerte...
Einleitung Einleitung Inbetriebnahme Batterie Batteriewechsel/ Batteriefach Windsensor Der Alti-Windwatch wird mit einer 3 V-Lithi- umbatterie betrieben (Typ CR 2032). Bei Bat- terietiefstand blinkt die Meldung ‹BAT› im Display. Anzeigenfeld Bei Batteriewechsel wird das Instrument je- weils mit der Grundkonfiguration initialisiert.
Seite 5
Einleitung Einleitung Tastenfunktionen Tastenfunktionen Tastenfunktionen Kurzdruck Langdruck Durch kurzes Drücken der Menütaste kann Durch langes Drücken (3 Sekunden) der zwischen den vier Hauptmenüs Barometer, Menütaste kann vom jeweiligen Haupt- Höhe, Windgeschwindigkeit und Temperatur menü in den Set-/Resetmodus gewechselt gewechselt werden. werden.
Barometer/ Zeit Barometer/ Zeit Allgemeines Allgemeines Aufgrund des sich verändernden Luftdruckes Das Balkendiagramm im Barometer-Haupt- bei gleichbleibendem Standort lassen sich menü stellt die Luftdruckentwicklung der letz- Wettervorhersagen machen. Bei steigendem ten 16 Stunden dar und erlaubt so eine Wet- Luftdruck ist eine Wetterbesserung zu erwar- tervorhersage.
Barometer/ Zeit Barometer/ Zeit Hauptmenü Setmodus Temperatur Zeit Luftdruckentwicklung Luftdruckentwicklung aktueller Luftdruck Standorthöhe Hauptmenü Rückstellen der Luftdruckentwicklungs- Das Hauptmenü Barometer zeigt den aktuel- Anzeige len Luftdruck, die Luftdruckentwicklung der Durch Langdruck (3 Sekunden) der -Taste letzten 16 Stunden, die Temperatur und die wird vom Hauptmenü...
Barometer/Zeit Barometer/Zeit Setmodus Setmodus Einstellen des Barometers Ändern der Luftdruckmessung Drücken Sie kurz die -Taste. Eine neue QFE oder QNH Standorthöhe wird angezeigt. Mit der -Taste kann die Anzeige verringert, mit der -Taste Absoluter Luftdruck in Ortshöhe (QFE) kann die Anzeige erhöht werden. Kurzes Wird die Standorthöhe auf Null gestellt, wird Drücken verändert...
Barometer/Zeit Höhenmesser Optionsmodus Allgemeines Ein Höhenmesser berechnet die Höhe auf- grund des Luftdruckes. Dabei wird der Luft- Zeit druck auf Meereshöhe als Nullpunkt-Druck angenommen. Dieser Nullpunkt-Druck wird als QNH bezeichnet. Wetterbedingt schwankt der Luftdruck auf Meereshöhe zwischen 950 und 1050 Millibar. Einstellen der Zeit Selbst an einem stabilen Tag können tem- Durch Langdruck (3 Sekunden) der...
Höhenmesser Höhenmesser Hauptmenü Setmodus Temperatur Zeit Höhe Höhe Hauptmenü Einstellen der Höhe Das Hauptmenü Höhe zeigt die aktuelle Höhe Durch Langdruck (3 Sekunden) der -Taste über Meer, die Temperatur und die Zeit. wird vom Hauptmenü in den Setmodus Die Auflösung der Höhenanzeige beträgt 1 m gewechselt.
Höhenmesser Höhenmesser Optionsmodus Optionsmodus Drucksensorwert in mbar Kalibrieren des Drucksensors Durch Langdruck (8 Sekunden) der -Taste Weicht auf einer bekannten Höhe der ange- wird vom Hauptmenü in den Optionsmodus zeigte QNH-Wert drastisch vom QNH-Wert ei- gewechselt. Im Display wird der Drucksensor- ner Wetterstation in der Nähe ab, kann der Korrekturwert blinkend angezeigt.
Drehen Sie die Windpropellerkugel, bis die Öffnung mit der Aussparung im Gehäuse übereinstimmt. Unvollständige Öffnung ver- fälscht die Windmessdaten! Halten Sie den Alti-Windwatch ruhig mit einer Hand und richten Sie ihn mit ausgestrecktem Arm genau in die Richtung, von der Sie den Wind messen möchten.
Seite 13
Windgeschwindigkeitsmesser Windgeschwindigkeitsmesser Hauptmenü Hauptmenü Spitzenwindgeschw. Mittelwert ( ) oder Spitzenmittelwert ( ) aktuelle Wind- geschwindigkeit Hauptmenü Die Symbole bedeuten: Das Hauptmenü Windgeschwindigkeit zeigt Spitzenwindgeschwindigkeit (höchste die aktuell gemessene Windgeschwindigkeit, gemessene Windgeschwindigkeit) die Spitzenwindgeschwindigkeit, den Mittel- Mittelwert (Durchschnitt der über wert der über eine bestimmte Messperiode (5 eine bestimmte Zeit gemessenen Wind- bis 60 Sekunden) gemessenen Windge- geschwindigkeit (5 bis 60 Sekunden,...
Windgeschwindigkeitsmesser Windgeschwindigkeitsmesser Setmodus Optionsmodus Reset der Spitzen- Berechnungszeit für windgeschwindigkeit die Mittelwerte und des Mittelwertes/ Spitzenmittelwertes Rückstellen der Spitzen- und der Im Optionsmodus des Windgeschwindig- Mittelwertsanzeige keitsmessers wird durch gleichzeitiges Drü- Ein Langdruck (3 Sekunden) der -Taste stellt cken beider Tasten zur nächsten Option die Anzeigen der Spitzenwindgeschwindig- weitergeschaltet.
Windgeschwindigkeitsmesser Windgeschwindigkeitsmesser Optionsmodus Optionsmodus Kalibrationsfaktor für den Flügelradsensor Die Berechnungszeit kann zwischen 5 und 60 Kalibrieren des Flügelradsensors Sekunden festgesetzt werden. Mit der -Taste kann der Faktor verringert, Warten Sie 8 Sekunden, um die Eingabe zu mit der -Taste kann er erhöht werden. Kur- speichern und zum Hauptmenü...
Windgeschwindigkeitsmesser Temperaturanzeige Optionsmodus Hauptmenü Windchill mit Indikator Wahl der Anzeige für den Mittelwert ( ) effektive Temperatur oder den Spitzen- mittelwert ( ) aktuelle Wind- geschwindigkeit Wahl für die Anzeige des Mittelwertes Hauptmenü oder des Spitzenmittelwertes Das Hauptmenü Temperatur zeigt die aktuelle Im Display wird die aktuell gewählte Anzeige Windgeschwindigkeit, die effektive Tempera- mit dem Indikator für den Mittelwert...
Temperaturanzeige Temperaturanzeige Setmodus Optionsmodus Reset der Korrekturwert für die Windchillanzeige Temperaturanzeige Rückstellen der Windchillanzeige Kalibrieren des Temperatursensors Ein Langdruck (3 Sekunden) der -Taste setzt Bei einer festgestellten Abweichung der Tem- die Windchillanzeige zurück. Alle LCD-Seg- peraturanzeige kann diese korrigiert werden. mente werden angezeigt.
Temperaturanzeige Technische Daten Optionsmodus Höhenanzeige: 0 – 9 000 m (0 – 30 000 ft) Auflösung der Höhenanzeige: 1 Meter (3 ft) Update-Rate der Höhenanzeige: abhängig von der Steig-/ Sinkrate des Benutzers (1 oder 10 Sekunden) Anzeige des Luftdruckes: hPa oder inHg Einstellbereich der Luftdruckanzeige: 900 bis 1100 hPa (26,60 bis 32,49 inHg) Auflösung der Luftdruckanzeige: 1 hPa oder 0,01 inHg...
Seite 19
Quick reference guide Alti-Windwatch Key functions: Select the main menu Select the display units Barometer Altitude Windspeed Temperature °C · °F hPa · inHg m · ft mph · beauf · kts · m/s · km/h Wind- / Windchill measurement...
