3 Montage der mechanischen Teile

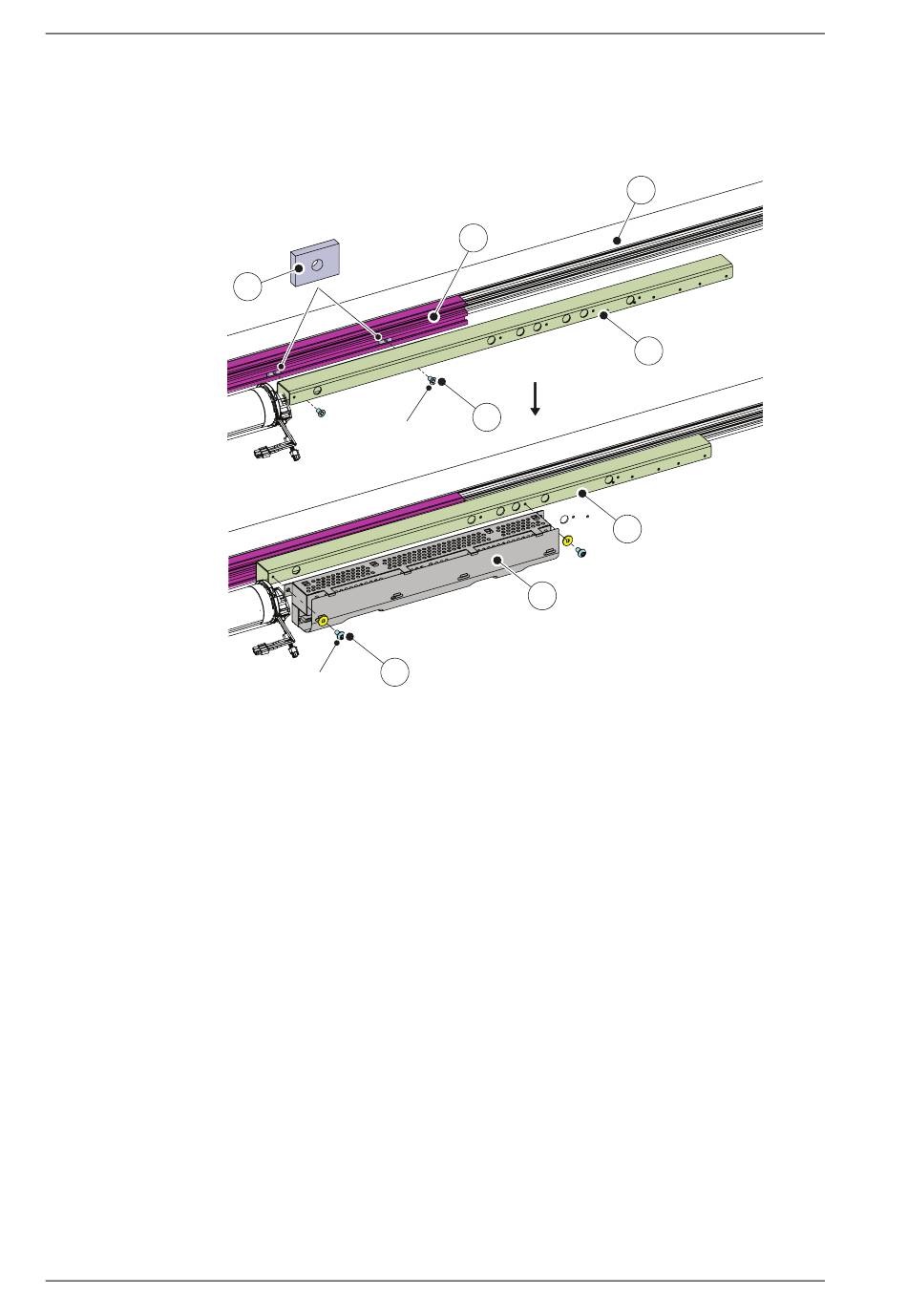

3.3.5 Antriebsträger und Hauptsteuerung befestigen
a Den Antriebsträger (24) mit Schrauben (25) am Zusatzträger (6) befestigen. Dann die Haupt-
steuerung (26) mit den Originalschrauben (9) und -scheiben am Antriebsträger (24) befestigen.
2 Träger
4 Spurmutter: M6
6 Zusatzträger
9 Schraube: ISO 14583 (MRT) M4x6
110
4
ISO 7046 (MFX)
M6x10 (2x)
9
ISO 14583 (MRT)
M4x6 (2x)
Ausgabe vom 2020-03-12
2
6
24
25
24
26
24 Antriebsträger
25 Schraube: ISO 7046 (MFX) M6x10
42 Montageplatte Antriebsmotor
1019202-DIde-DE-2.0
