Anlagenaufbau:
Um eine einwandfreie Funktion der Pumpe zu gewährleisten, müssen
folgende Punkte beachtet werden:
a) Druck auf der Saugseite:

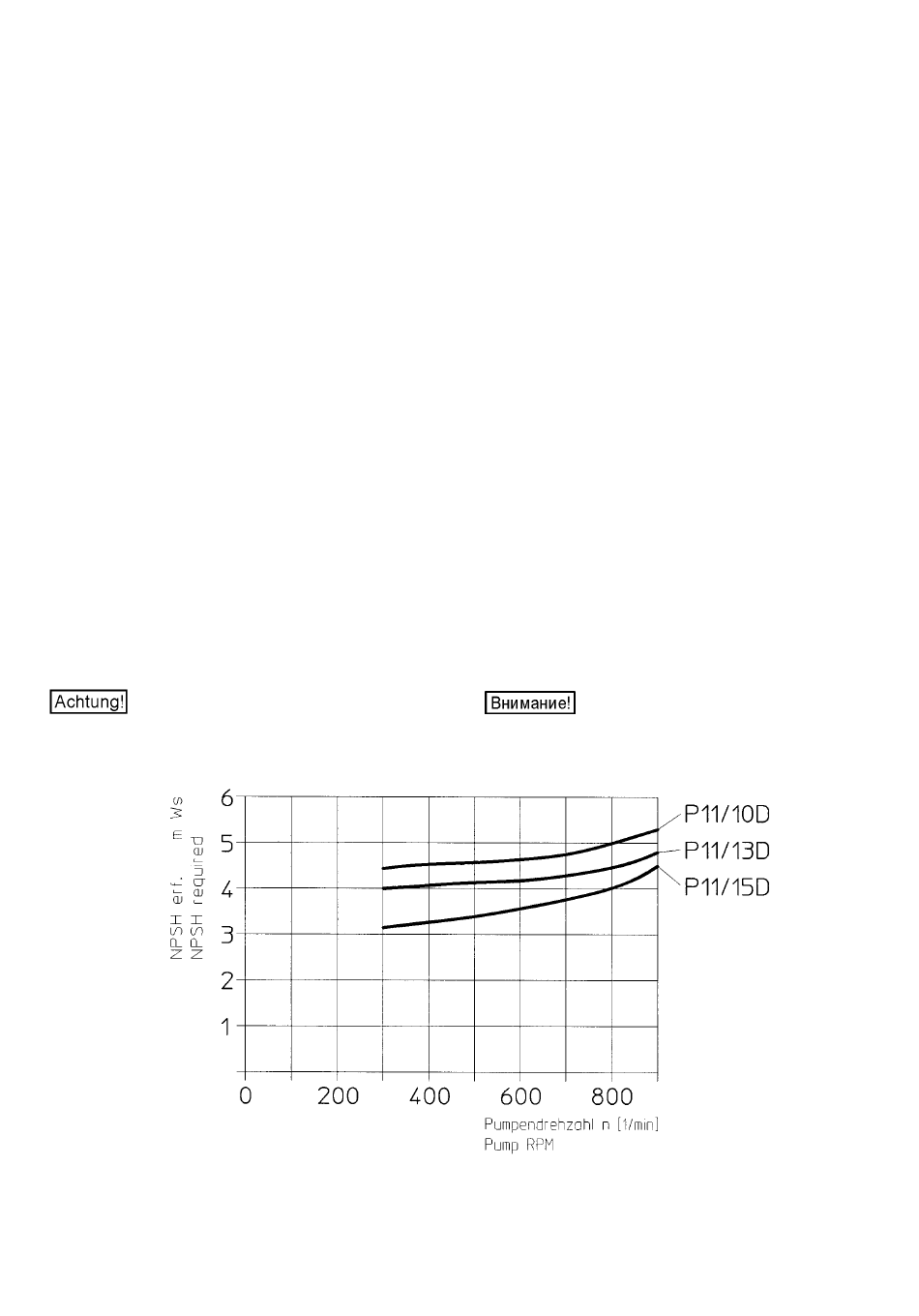

NPSHR ist der mindestens erforderliche Überdruck über dem
Dampfdruck des Mediums, der am Saugeingang der Pumpe niemals
unterschritten werden darf. Hierzu müssen die Temperatur und der
Dampfpunkt des Mediums, die geodätische Höhe des Aufstellungsortes
sowie die Durchfluss- und Reibungswiderstände der Saugleitung
beachtet werden. Wenn nötig muß in der Saugleitung eine
Kreiselpumpe zur Druckerhöhung installiert werden.
b) Pulsation
Konstruktionsbedingt erzeugt die Plungerpumpe Pulsationen des
Mediums in Saug- und Druckleitung. Insbesondere die Saugpulsation
muß gedämpft werden, um Resonanz in der Saugleitung und damit
Kavitation zu vermeiden. Die Pumpe deshalb niemals mit starrem Rohr,
sondern mit elastischem (nicht stahlverstärktem) Schlauch (am besten
mit 1,5- bis 2-facher Nennweite des Sauganschlusses) verbinden. Bei
Verwendung einer Vordruckpumpe Schlauch zwischen Vordruckpumpe
und HD-Pumpe anbringen.
Bei Verwendung mehrerer Pumpen muß jede Pumpe eine eigene
Saugleitung haben. Ist dies nicht möglich, muß vor jeder Pumpe ein
Saugwindkessel oder Saugstromstabilisator installiert werden. Die
Gasvorspannung der Membrane im Stabilisator muß vor Ort erfolgen.
Je nach Aufbau der Anlage kann auch ein Druckspeicher druckseitig
erforderlich sein. Dieser Druckspeicher muß unmittelbar nach dem
Druckausgang der HD-Pumpe eingesetzt werden. Wir empfehlen,
jeweils nur einen Druckspeicher in die Druckleitung einzubauen, um
eine negative Erregung auf Grund verschiedener Vorspannung der
Speicher auszuschließen.
Sowohl die Gasvorspannung am Saugstromstabilisator als auch im
Druckspeicher ist regelmäßig zu überprüfen.
Instandsetzung
Das Zwischengehäuse (48) wird werksseitig zur
Schmierung der Hochdruckdichtungen mit Heißdampffett gefüllt. Die
Leckagebohrungen
im
Ventilgehäuse
Gewindestiften (29A) verschlossen werden (mit Loctite 572 eindichten).
«SPECK – KOLBENPUMPENFABRIK»
О б щ е с т в о « O t t o S p e c k G m b H & C o . K G » · П о ч т о в ы й я щ и к 1 2 4 0 · D - 8 2 5 2 3 Г е р е т с р и д
Т е л . + 4 9 ( 0 ) 8 1 7 1 6 2 9 3 0 · Т е л е ф а к с + 4 9 ( 0 ) 8 1 7 1 6 2 9 3 9 9
müssen
deshalb
Gültig für Fördermedium mit spez. Gewicht = 1kg/dm
Действительно для перекачиваемой жидкости с спец. Вес 1кг = / дм3, вязкость сСт 1
Компоновка установки
Для
надёжной
работы
следующие моменты.
a) Давление на стороне всасывания
Разница между давлением на впуске и минимальным уровнем
давления внутри насоса называется ДКЗ (NPSH) — допускаемый
кавитационный запас. Таким образом, ДКЗ (NPSH) представляет
собой
выражение
всасывающей части корпуса насоса. Этот показатель никогда не
должен быть меньше допустимого. Для этого должны учитываться
температура и точка испарения жидкости, высота геодезической
установки, а также напор жидкости и сопротивление в канале
всасывания. При необходимости установить подкачивающий
насос.
b) Пульсация
В насосе конструктивно неизбежны пульсации в всасывающей и
нагнетающей
линии.
всасывания и таким образом кавитацию, нужно всасывающую
линию демпфировать. Насос никогда не должен подключатся
жесткой трубой, лучше гибким шлангом который в 1.5 - 2 раза
шире всасывающей стороны. При применении подкачивающего
насоса установить гибкий шланг между насосами.
При использовании нескольких насосов каждый насос должен
иметь свою собственную линию всасывания. Если нет такой
возможности, то необходимо перед каждым насосом установить
гидроаккумулятор или стабилизатор потока всасывания. Зарядка
газа мембраны в стабилизаторе осуществляется на месте.
В зависимости от конструкции системы, ГИДРОАККУМУЛЯТОР
может
потребоваться
Гидроаккумулятор должен размещаться сразу на выходе из
насоса.
Мы
рекомендуем
гидроаккумулятор в линии нагнетания, во избежание негативных
пульсаций.
Регулярно проверять заряд газа в стабилизаторе и воздушной
камере.
Техническое обслужевание
Уплотнительный
термостойкой смазкой для смазки уплотнений высокого давления.
Поэтому дренажные отверстия в корпусе клапанов должны быть
mit
закрыты шпилькой (29А) (Loctite 572).
3
, Viskosität = 1cst
насоса,
должны
быть
потери
давления,
происходящей
Чтобы
избежать
резонанса
и
с
нагнетающей
стороны
устанавливать
блок
(48)
соблюдены
внутри
в
линии
насоса.
только
один
заполняется
