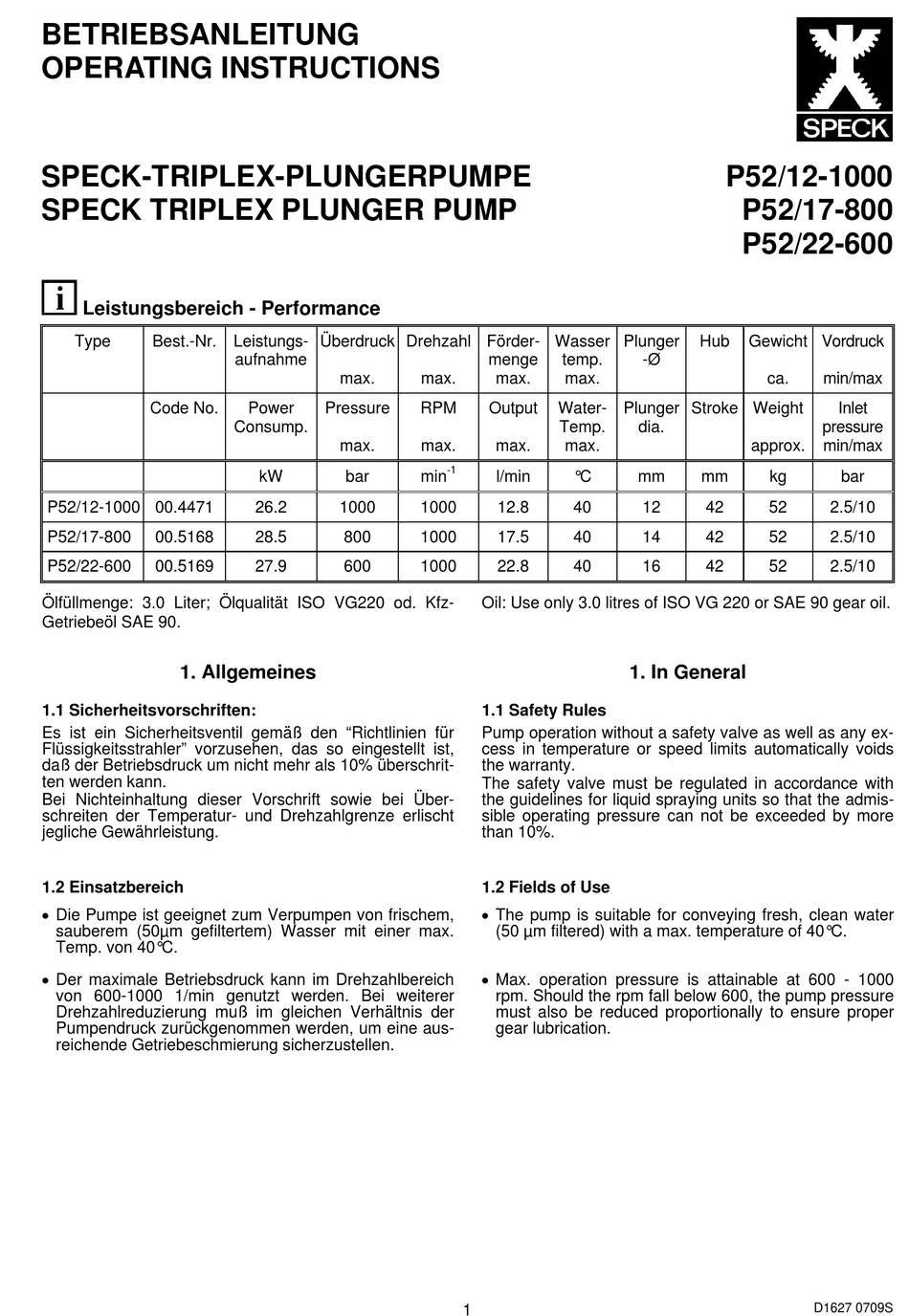

BETRIEBSANLEITUNG
OPERATING INSTRUCTIONS

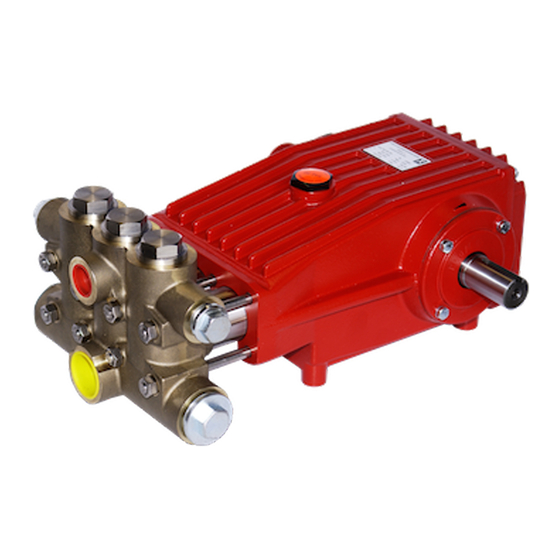

SPECK-TRIPLEX-PLUNGERPUMPE
SPECK TRIPLEX PLUNGER PUMP
Leistungsbereich - Performance
Type
Best.-Nr. Leistungs-
Code No.
P52/12-1000 00.4471
P52/17-800
00.5168
P52/22-600
00.5169
Ölfüllmenge: 3.0 Liter; Ölqualität ISO VG220 od. Kfz-
Getriebeöl SAE 90.
1. Allgemeines
1.1 Sicherheitsvorschriften:
Es ist ein Sicherheitsventil gemäß den "Richtlinien für
Flüssigkeitsstrahler" vorzusehen, das so eingestellt ist,
daß der Betriebsdruck um nicht mehr als 10% überschrit-
ten werden kann.
Bei Nichteinhaltung dieser Vorschrift sowie bei Über-
schreiten der Temperatur- und Drehzahlgrenze erlischt
jegliche Gewährleistung.
1.2 Einsatzbereich
Die Pumpe ist geeignet zum Verpumpen von frischem,
sauberem (50µm gefiltertem) Wasser mit einer max.
Temp. von 40°C.
Der maximale Betriebsdruck kann im Drehzahlbereich
von 600-1000 1/min genutzt werden. Bei weiterer
Drehzahlreduzierung muß im gleichen Verhältnis der
Pumpendruck zurückgenommen werden, um eine aus-
reichende Getriebeschmierung sicherzustellen.
Überdruck
aufnahme
max.
Power
Pressure
Consump.
max.
kW
bar
26.2
1000
28.5
800
27.9
600
Drehzahl
Förder-
Wasser
menge
temp.
max.
max.
max.
RPM
Output
Water-
Temp.
max.
max.
max.
-1
min
l/min
°C
1000
12.8
40
1000
17.5
40
1000
22.8
40
Oil: Use only 3.0 litres of ISO VG 220 or SAE 90 gear oil.
1.1 Safety Rules
Pump operation without a safety valve as well as any ex-
cess in temperature or speed limits automatically voids
the warranty.
The safety valve must be regulated in accordance with
the guidelines for liquid spraying units so that the admis-
sible operating pressure can not be exceeded by more
than 10%.
1.2 Fields of Use
The pump is suitable for conveying fresh, clean water
(50 µm filtered) with a max. temperature of 40°C.
Max. operation pressure is attainable at 600 - 1000
rpm. Should the rpm fall below 600, the pump pressure
must also be reduced proportionally to ensure proper
gear lubrication.
1
P52/12-1000
P52/17-800
P52/22-600
Plunger
Hub
Gewicht
-Ø
ca.
Plunger
Stroke Weight
dia.
approx.
mm
mm
kg
12
42
52
14
42
52
16
42
52
1. In General
Vordruck
min/max
Inlet
pressure
min/max
bar
2.5/10
2.5/10
2.5/10
D1627 0709S
