MONTAGE- und BETRIEBSANLEITUNG
ASSEMBLY- and OPERATING INSTRUCTIONS

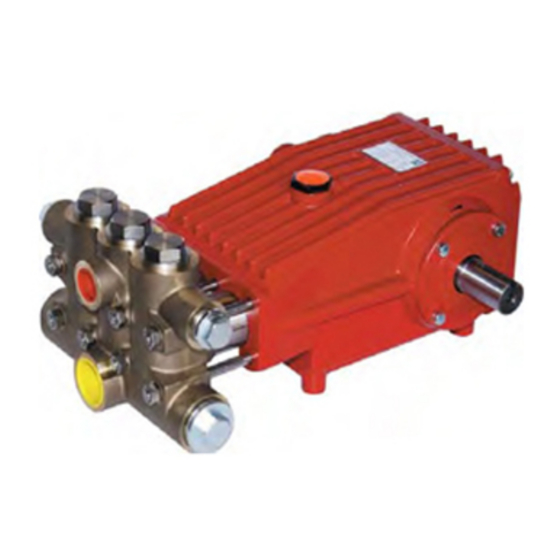

SPECK-TRIPLEX-PLUNGERPUMPE
SPECK TRIPLEX PLUNGER PUMP
Leistungsbereich - Performance
Type Best.-Nr.
Code No.
P52/30-500 00.4741
NPSH erf. ist gültig für Wasser (spez. Gewicht 1kg/dm
=1°E) bei max. zulässiger Pumpendrehzahl.
Inbetriebnahme und Wartung
Vor Inbetriebnahme Ölstand prüfen und für störungsfreien Wasserzu-
lauf sorgen.
Bei Frostgefahr muss das Wasser aus der Pumpe und den
angrenzenden Anlagenteilen (insbesondere auch das UL-Ventil) entleert
werden. Zum Entleeren kann der zweite, unbenutzte Druckanschluß ver-
wendet werden. Hierzu kann die Pumpe ca. 1-2 Minuten „trocken" laufen.
Ölfüllmenge 3.0l. Nur Getriebeöl ISO VG 220 (z.B. Aral Degol BG220)
oder KFZ- Getriebeöl SAE 90 verwenden.
Erster Ölwechsel nach 50 Betriebsstunden; dann alle 1000 Betriebs-
stunden, spätestens jedoch nach 1 Jahr. Achtung bei Betrieb in feuch-
ten Räumen bzw. bei hohen Temperaturschwankungen. Bei Kondens-
wasserbildung im Getrieberaum (Aufschäumen des Öles) sofort Öl-
wechsel durchführen.
NPSH-Wert beachten. Max. Zulaufdruck 6 bar. Darauf achten, dass
die Saugpulsation ausreichend gedämpft wird – Resonanz der starren
Wassersäule muss unbedingt vermieden werden.
Sicherheitsvorschriften
Es ist ein Sicherheitsventil gemäß den "Richtlinien für Flüssigkeitsstrah-
ler" vorzusehen, das so eingestellt ist, daß der Betriebsdruck um nicht
mehr als 10% überschritten werden kann.
Bei Nichteinhaltung dieser Vorschrift sowie bei Überschreiten der Tem-
peratur- und Drehzahlgrenze erlischt jegliche Gewährleistung.
Beim Betrieb der Pumpe muß das freie Wellenende durch den Wellen-
schutz (21), die angetriebene Wellenseite und Kupplung durch einen
bauseitigen Berührungsschutz abgedeckt sein.
Zur Montage des Wellenschutzes am freien Wellenende der Kurbelwelle
zuerst den Wellenschutz an der Lagerdeckelnut zentrieren, dann den Wel-
lenschutz mit einem Kunststoffhammer vorsichtig in die Nut einschlagen.
Vor Wartungsarbeiten an Pumpe und Anlage muß sichergestellt wer-
den, daß Druckleitung und Pumpe drucklos sind! Saugleitung ver-
schließen.
Versehentliches Starten des Antriebsmotors durch geeignete Maß-
nahmen vermeiden (Sicherungen herausschrauben).
Vor Inbetriebnahme Pumpe und druckseitige Anlagenteile drucklos ent-
lüften. Ansaugen und Fördern von Luft oder Luft-Wassergemisch sowie
Kavitation unbedingt vermeiden.
Kavitation bzw. Kompression von Gasen führt zu unkontrollierba-
ren Druckstössen und kann Pumpen- und Anlagenteile zerstören
sowie Bedienungspersonal gefährden!
SPECK-TRIPLEX-Pumpen sind geeignet zur Förderung von sauberem
Wasser oder anderen nicht aggressiven oder abrassiven Medien mit
ähnlichem spezifischen Gewicht wie Wasser.
Werden andere Flüssigkeiten, insbesondere brennbare, explosive
und toxische Medien gefördert, so ist eine Rücksprache mit dem
Pumpenhersteller hinsichtlich der Materialbeständigkeiten unbe-
dingt erforderlich. Die Einhaltung der entsprechenden Sicher-
heitsvorschriften ist durch den Gerätehersteller bzw. durch den
Anwender sicherzustellen.
Leistungs- Überdruck
aufnahme
max.
Power Pressure
Consump.
max.
kW bar
29,5 500
3
, Viskosität
Drehzahl Förder- Wasser
menge temp.
max. max. max.
RPM Output Water-
Temp.
max. max. max.
-1
min l/min °C
1000 30,0 40
Required NPSH refers to water: specific weight 1kg/dm
at max. permissible pump revolutions.
Operation and Maintenance
Check oil level prior to starting and ensure trouble-free water supply.
If there is a danger of frost, the water in the pump and
in the pump fittings (particularly the unloader valve) must be emptied.
The second discharge port can also be used and the pump run "dry" for
1-2 minutes for this purpose.
Oil: Use only 3.0 litres of ISO VG 220 (e.g. Aral Degol BG220) or SAE
90 gear oil.
Initial change after 50 operating hours; then after every 1000 operating
hours, or after 1 year if used less.
Caution when operating in damp places or with high temperature
fluctuations. Oil must be changed immediately should condensate
(frothy oil) occur in the gear box.
NPSH must be observed. Max. input pressure 6 bar. Make sure that
suction pulsation is sufficiently dampened – water column resonance
must be avoided.
Safety Rules
A safety valve is to be installed in accordance with the guidelines for
liquid spraying units so that the admissible operating pressure cannot
be exceeded by more than 10%.
Pump operation without a safety valve as well as any excess in
temperature or speed limits automatically voids the warranty.
When the pump is in operation, the shaft end must be covered by shaft
guard (21) and the driven shaft side and coupling by a protective cover.
To cover the exposed crankshaft end with the shaft guard, position the
guard directly over the groove in the middle of the bearing cover and
gently tap it into the groove using a plastic hammer.
Pressure in the discharge line and pump must be at zero before any
maintenance to the pump takes place. Close off suction line. Take
necessary precautions to ensure that the driving motor cannot get
switched on accidently (by disconnecting the fuses, for example).
Make sure that the pump and all parts on the pressure side of the unit
are vented and refilled, with pressure at zero, before starting the pump.
In order to prevent air, or an air/water-mixture being absorbed and to
prevent cavitation occurring, the pump positive suction head (npshr)
and water temperature must be respected.
Cavitation and/or compression of gases lead to uncontrollable
pressure-kicks which can ruin pump and unit parts and also be
dangerous to the operator or anyone standing nearby.
SPECK TRIPLEX Plunger Pumps are suitable for pumping clean water
and other non-aggressive or abrasive media with a specific weight
similar to water.
Before pumping other liquids - especially inflammable, explosive
and toxic media - the pump manufacturer must be consulted with
regard to the resistance of the pump material. It is the
responsibility of the equipment manufacture and/or operator to
ensure that all pertinent safety regulations are adhered to.
P52/30-500
Plunger Hub Gewicht
-Ø
ca.
Plunger Stroke Weight
dia.
approx.
mm mm kg
18 42 66,5
3
D1535_B 1114S
NPSHR
NPSH
Required
mWs
8,0
, viscosity 1°E
