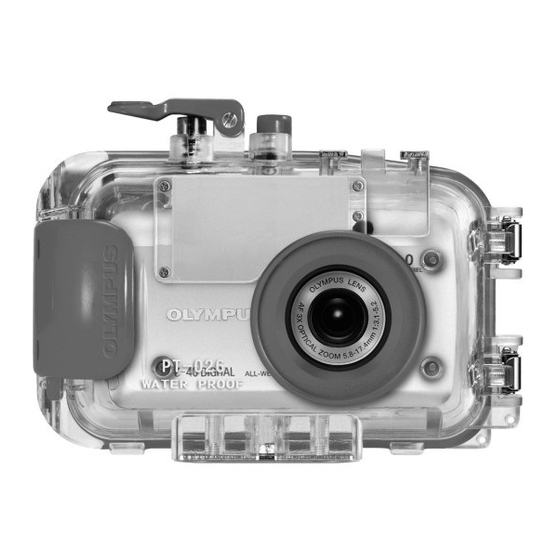

Olympus PT-026 Bedienungsanleitung
Unterwassergehäuse für die digitalkamera camedia stylus 500/µ digital 500
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Instruction Manual
Underwater Case
PT-026
For the digital camera
CAMEDIA Stylus 500/µ DIGITAL 500
■ Thank you for buying the Underwater Case PT-026.
■ Please read this instruction manual carefully and use the product safely
and correctly.
Please keep this instruction manual for reference after reading it.
■ Wrong use may cause damage to the camera on the inside from water
leakage, and repair may not be possible.
■ Before use, perform an advance check as described in this manual.
Kapitel
Inhaltsverzeichnis
Verwandte Anleitungen für Olympus PT-026
Inhaltszusammenfassung für Olympus PT-026
-
Seite 81: Unterwassergehäuse
PT-026 Für die Digitalkamera CAMEDIA Stylus 500/µ DIGITAL 500 ■ Wir bedanken uns für den Kauf des Unterwassergehäuses PT-026. ■ Bitte lesen Sie diese Anleitung sorgfältig und achten Sie auf einen sachgemäßen und sicheren Gebrauch dieses Produktes. ■ Bitte bewahren Sie diese Anleitung zur späteren Bezugnahme auf. -
Seite 82: Haftungsausschluss
Ausnahme für den privaten Gebrauch, verviel- fältigt werden. Der Nachdruck ohne ausdrückliche Genehmigung ist strengstens untersagt. ● OLYMPUS IMAGING CORP. haftet nicht für Schäden, die auf unsachge- mäßen Gebrauch oder darauf zurückzuführen sind, dass der Käufer oder ein von OLYMPUS IMAGING CORP. nicht ausdrücklich bevollmächtigter Dritter das Produkt zerlegt, repariert, umgebaut oder sonst verändert hat. - Seite 83 1. Dieses Produkt darf nicht zerlegt oder umgebaut werden. Andernfalls kann es zum Eindringen von Wasser und zu Betriebsstörungen kommen. Falls dieses Produkt durch Dritte, welche nicht ausdrücklich durch OLYMPUS IMAGING CORP. bevollmächtigt sind, zerlegt oder umgebaut wird, erlischt der Garantieanspruch.
-
Seite 84: Einstellen Der Unterwasser-Aufnahmeprogramme
9. Beim Abdichten dieses Produktes darauf achten, dass sich am O-Ring und/oder den Kontaktflächen keinerlei Fremdkörper, wie Sand, Schmutz oder Haare, befinden. Akkus ● Verwenden Sie eine Olympus Lithiumionen-Akkuausführung für Kameras (LI-12B). ● Vermeiden Sie unbedingt Nässe oder Feuchtigkeit an den Akkukontakten. Andernfalls kann es zu Betriebsstörungen und/oder Unfällen kommen. -
Seite 85: Gewährleistung Der Wasserdichtigkeit
Gewährleistung der Wasserdichtigkeit Wenn beim Gebrauch dieses Produktes Wasser eindringt, kann die im Produkt befindliche Kamera ggf. irreparabel beschädigt werden. Bitte achten Sie unbedingt auf die folgenden Punkte: 1. Beim Schließen des Produktes unbedingt darauf achten, dass sich am O-Ring und/oder den Kontaktflächen am Gehäuse keinerlei Fremdkörper, wie Haare, Fasern, Sandkörner etc., befinden. -
Seite 86: Produkthandhabung
9. Bitte verwenden Sie das Gehäuse stets erst nach der Durchführung der in dieser Anleitung beschriebenen Systemchecks (mit und ohne eingesetzte Digitalkamera). Falls Sie Wassertropfen oder eine sonstige Wassereinwirkung beim Gebrauch des Gehäuses feststellen, den Tauchgang sofort beenden. Hierauf die Kamera und das Gehäuse sorgfältig trocknen und anschließend wie im Abschnitt „Abschließender Systemcheck“... - Seite 87 Nichtbeachtung der obigen Hinweise auftreten, fallen nicht unter den Garantieanspruch. ● OLYMPUS IMAGING CORP. haftet nicht für Unfälle, die auf die Verwendung einer Digitalkamera unter Wasser zurückzuführen sind. ● OLYMPUS IMAGING CORP. leistet keinerlei Entschädigung für Unfälle (Verletzungen...
- Seite 88 Inhalt Haftungsausschluss ..............D-1 Bitte vor dem ersten Gebrauch durchlesen ......D-1 Vorsichtsmaßnahmen bei der Bedienung ........D-2 Akkus ..................D-3 Einstellen der Unterwasser-Aufnahmeprogramme ....D-3 Gewährleistung der Wasserdichtigkeit ........D-4 Produkthandhabung ..............D-5 D-7-8 Inhalt ..................1. Vorbereitende Schritte ..........Packungsinhalt auf Vollständigkeit prüfen ........D-9 Bezeichnung der Teile ............D-10 Anbringen der Handgelenkschlaufe ........D-11 Grundsätzliche Bedienungsschritte ........D-11 Richtiges Halten des Gehäuses ..........D-11...
- Seite 89 Anbringen und Entfernen der LCD-Monitor-Blendschutzhaube ..D-20 Anbringen ................D-20 Entfrenen ................D-20 Anbringen und Entfernen des Objektivschutzes ....D-21 Abschließende Überprüfung des Gehäuses ......D-21 Visuelle Inspektion ............D-21 Abschließender Systemcheck ..........D-22 D-23 4. Unterwasseraufnahmen ..........Verwendung der Handgelenkschlaufe ........D-23 Beim Fotografieren bitte beachten ..........D-23 Bildüberwachung auf dem LCD-Monitor ......D-23 Ruckfreies Drücken des Auslösers ........D-23...
-
Seite 90: Vorbereitende Schritte
For the digital camera CAMEDIA Stylus 500/µ DIGITAL 500 Liste der autorisierten Händler/ Liste der autorisierten Service- ■ Thank you for buying the Underwater Case PT-026. Center ■ Please read this instruction manual carefully and use the product safely and correctly. -
Seite 91: Bezeichnung Der Teile
Bezeichnung der Teile ❈ Handgriff Innerer LCD-Monitorrahmen Aufnahmeprogrammtaste/ Blitzlichtdiffusor und O-Ring Aufwärts-Pfeiltaste ❈ Blitzlichtdiffusorscheibe Stativgewinde Blitzmodustaste/ Links- ❈ Auslösehebel Gegenlichtblende Pfeiltaste ❈ ❈ Hauptschaltertaste LCD-Monitor- OK/MENU-Taste Zubehörschuh Blendschutzhaube LCD-Monitorfenster ❈ Vorderer Gehäusedeckel QUICK VIEW-Taste Hinterer Gehäusedeckel ❈ Schließklammern Zoomtasten Schnur f. LCD-Monitor- ❈... -
Seite 92: Anbringen Der Handgelenkschlaufe
Handgelenkschlaufe Öse für Handgelenkschlaufe VORSICHT : Die Handgelenkschlaufe unbedingt einwandfrei wie oben gezeigt anbringen. OLYMPUS IMAGING CORP. haftet nicht für Schäden etc. (durch ein Herunterfallen des Gehäuses etc.), die auf eine nicht einwandfrei angebrachte Handgelenkschlaufe zurückzuführen sind. Grundsätzliche Bedienungsschritte Bitte machen Sie sich zuerst mit diesen grundsätzlichen Schritten zur Bedienung und Handhabung des Gehäuses vertraut, bevor Sie mit dem Fotografieren... -
Seite 93: Richtiges Drücken Des Auslösers
Richtiges Drücken des Auslösers Den Auslöseknopf ruckfrei nach unten drücken, damit die Kamera bei der Aufnahme nicht bewegt wird. Hinweis: • Einzelheiten zur Funktionsweise des Auslösers finden Sie in dem zur Digitalkamera gehörigen Referenzhandbuch. Verwendung des Programmwählknopfes Der Programmwählknopf des Gehäuses steuert die an der eingesetzten Digitalkamera befindliche Programmwählscheibe von außen. -
Seite 94: Check Vor Benutzung Des Gehäuses
Einwirkung hohen Wasserdrucks vorgenommen werden. Es wird empfohlen, einen solchen Test in jedem Fall durchzuführen. • Falls bei diesem Vorab-Test und normaler Handhabung eindringendes Wasser festgestellt wird, darf das Gehäuse nicht verwendet werden. Wenden Sie sich an Ihren Olympus Fachhändler oder Kundendienst. D-13... -
Seite 95: Einsetzen Der Digitalkamera
Einsetzens zwischen den Gehäusedeckeln verfangen und die Wasserdichtigkeit beeinträchtigen. • Während und nach dem Entfernen des Trageriemens die Digitalkamera besonders vorsichtig handhaben. OLYMPUS IMAGING CORP. haftet nicht für Schäden, die auf ein Herunterfallen etc. der Digitalkamera zurückzuführen sind. D-14... -
Seite 96: Bereiten Sie Die Kamera Vor
Bereiten Sie die Kamera vor. Welche Digitalkamera ist geeignet? Dieses Gehäuse (PT-026) ist ausschließlich für die Digitalkamera Stylus 500/µ DIGITAL 500 geeignet. Schalten Sie die Kamera ein. Schalten Sie die Digitalkamera mit dem Hauptschalter ein. Falls die eingeschaltete Kamera innerhalb von ca. 3 Minuten nicht benutzt wird, wechselt sie auf den Sleep-Modus. -
Seite 97: Setzen Sie Die Digitalkamera In Das Gehäuse Ein
Setzen Sie die Digitalkamera in das Gehäuse ein. Vergewissern Sie sich, dass die Digitalkamera ausgeschaltet ist. Schieben Sie die Kamera hierauf vorsichtig in das Gehäuse ein. VORSICHT : • Falls die Digitalkamera nicht einwandfrei eingesetzt wird, kann das Gehäuse ggf. nicht vollständig luftdicht verschlossen werden oder es lassen sich nicht alle Bedienungselemente vorschriftsgemäß... -
Seite 98: Einlegen Des Silicagel-Beutels
Einlegen des Silicagel-Beutels Vor dem Schließen des Gehäuses den mitgelieferten Silicagel-Beutel (Entfeuchtungsmittel gegen Beschlag im Gehäuse) zwischen Kameraboden und Gehäuse einlegen. Den Beutel so einschieben, dass der verklebte längere Abschnitt nach innen weist. Auf die korrekte Ausrichtung achten. VORSICHT : • Der Silicagel-Beutel muss vollständig und in der korrekten Ausrichtung an der vorgesehenen Position eingesetzt werden. -
Seite 99: Überprüfen Sie Die Position Der Eingesetzten Digitalkamera
Überprüfen Sie die Position der eingesetzten Digitalkamera. Vor dem Schließen des Gehäuses müssen Sie stets die folgenden abschließenden Prüfschritte vornehmen. Wurde die Digitalkamera einwandfrei in das Gehäuse eingesetzt? Wurde der Silicagel-Beutel einwandfrei an der vorgesehenen Position platziert? Wurde der O-Ring am sich öffnenden Bereich des Unterwassergehäuse einwandfrei installiert? Sind O-Ring und O-Ring-Auflagefläche am vorderen Gehäusedeckel frei von Schmutzpartikeln und Fremdkörpern? -
Seite 100: Führen Sie Nach Dem Einsetzen Eine Abschließende Überprüfung Des Gehäuses Durch
Führen Sie nach dem Einsetzen eine abschließende Überprüfung des Gehäuses durch. Nach dem Schließen des Gehäuses die folgenden abschließenden Prüfschritte vornehmen, um die einwandfreie Funktionsweise der Kamera sicherzustellen. Drücken Sie am Gehäuse den Hauptschalter und prüfen Sie, ob die Kamera hierdurch ein- und ausgeschaltet wird. -
Seite 101: Anbringen Und Entfernen Der Lcd-Monitor-Blendschutzhaube
Anbringen und Entfernen der LCD-Monitor-Blendschutzhaube Anbringen Setzen Sie die Aussparungen der Haube wie gezeigt fest in die Rillen ober- und unterhalb des LCD-Monitor-Fensters ein. Entfernen Ziehen Sie die Haube wie gezeigt vorsichtig aus den Rillen ober- und unterhalb des LCD-Monitor-Fensters. Führungsschienen Anbringen Entfernen... -
Seite 102: Abschließende Überprüfung Des Gehäuses
Anbringen und Abnehmen des Objektivschutzes Bringen Sie den Objektivschutz wie in der Abbildung gezeigt an. Denken Sie daran, den Objektivschutz vor dem Fotografieren zu entfernen. Abschließende Überprüfung des Gehäuses Visuelle Inspektion Nach dem Schließen des Gehäuses die Dichtungsbereiche am vorderen und hinteren Gehäusedeckel visuell überprüfen, um sicherzustellen, dass der O- Ring nicht verdreht ist und einwandfrei in der Nut sitzt und dass keine Fremdkörper eingeschlossen wurden. -
Seite 103: Abschließender Systemcheck
Silicagel trocken ist. Nochmals das Gehäuseinnere auf eingedrungenes Wasser Silicagel trocken? überprüfen. Das Gehäuse ist einsatzbereit. Wir Damit ist alles in wünschen viel Erfolg bei der Ordnung. Unterwasser-Fotografie. Hinweis: Beim Gebrauch von PT-026 muss das Tariergewicht nicht angebracht werden. D-22... -
Seite 104: Unterwasseraufnahmen
4. Unterwasseraufnahmen Verwendung der Handgelenkschlaufe Ziehen Sie die Schlaufe über Ihr Handgelenk und stellen Sie die Länge mit dem Stopper ein. Beim Fotografieren bitte beachten Bildüberwachung auf dem LCD-Monitor Beachten Sie, dass bei im Gehäuse installierter Kamera die Bildkomposition ausschließlich auf dem LCD-Monitor überprüft werden kann. -
Seite 105: Unterwasseraufnahme Bei Verwendung Eines Aufnahmeprogramms
5. Unterwasseraufnahme bei Verwendung eines Aufnahmeprogramms Die Kamera bietet die folgenden Aufnahmeprogramme. Wählen Sie das jeweils für die vorgesehene Unterwasseraufnahme am besten geeignete Programm Aufnahmeprogramme UNTERWASSER-REICHWEITE Dieser Modus eignet sich für Weitwinkelaufnahmen wie z.B. von Fischschwärmen. Damit können Sie Bilder mit einem intensiven, tiefblauen Hintergrund aufnehmen. -
Seite 106: Wahl Des Aufnahmeprogramms
Wahl des Aufnahmeprogramms Aufnahmeprogr Drücken Sie die Aufwärts-Pfeiltaste (mit ammanzeige gekennzeichnet) am Gehäuse, um das Aufnahmeprogramm- Auswahlmenü aufzurufen. Verwenden QUICK Sie die Aufwärts- oder Abwärts- VIEW Pfeiltaste (mit oder oder AF-L gekennzeichnet), um das OK/MENU- MENU Aufnahmeprogramm, Unterwasser- Taste / Aufnahmeprog Weitwinkel- oder Nahaufnahmemodus, rammwahl zu wählen. -
Seite 107: Behandlung Nach Dem Gebrauch
6. Behandlung nach dem Gebrauch Entfernen von Wassertropfen Nach Beenden des Tauchgangs muss das Gehäuse sorgfältig abgewischt und trockengerieben werden. Das Scharnier zwischen den Gehäusedeckeln, den Auslösehebel, die Handgriffe, den Öffnungs-/Schließhebel und die Schließklammer mit Druckluft oder einem weichen, fusselfreien Tuch sorgfältig abtrocknen. - Seite 108 Entnehmen Sie die Digitalkamera. Öffnen Sie vorsichtig dass Gehäuse und entnehmen Sie die Digitalkamera. VORSICHT : • Das geöffnete Gehäuse muss stets so abgelegt werden, dass der O-Ring nach oben weist. Weist der O-Ring nach unten, können sich Schmutzpartikel oder Fremdkörper etc. am O-Ring und/oder den O-Ring-Kontaktflächen anlagern, so dass beim nächsten Tauchgang die Wasserdichtigkeit eventuell nicht mehr gewährleistet sein kann.
-
Seite 109: Reinigen Des Gehäuses Mit Klarem Wasser
Reinigen des Gehäuses mit klarem Wasser Nach dem Gebrauch und der Entnahme der Digitalkamera sollte das Gehäuse wieder geschlossen und möglichst schnell mit klarem Leitungswasser abgespült werden. Nach dem Gebrauch in Salzwasser sollte das Gehäuse für einen ausreichenden Zeitraum in einen mit klarem Leitungswasser gefüllten Behälter eingetaucht werden, um Salzwasser/Salzreste zu entfernen. -
Seite 110: Wartung Der Wasserdichtigkeit
7. Wartung der Wasserdichtigkeit Entfernen des O-Rings Öffnen Sie das Gehäuse vorsichtig und entnehmen Sie den O-Ring. Gehen Sie hierzu wie folgt vor: Führen Sie den Keil zwischen O-Ring und Seitenwand der Ringnut ein. Schieben Sie die Keilspitze unter den O-Ring. (Achten Sie darauf, hierbei nicht die Ringnut zu beschädigen.) Fassen Sie den aus der Ringnut angehobenen O-Ring mit den Fingerspitzen und nehmen Sie ihn vorsichtig vollständig heraus. - Seite 111 Verwenden Sie ein sauberes, fusselfreies Tuch oder ein Wattestäbchen, Reinigungspapier etc., um Schmutzpartikel und Fremdkörper aus der O-Ring-Nut zu entfernen. Reinigen Sie gleichfalls die O-Ring-Auflagefläche sorgfältig, damit keinerlei Schmutzpartikel und Fremdkörper haften bleiben. VORSICHT : • Zum Entfernen des O-Rings oder Reinigen der Ringnut keinen scharfen oder spitzen Gegenstand verwenden, da hierdurch Schäden verursacht werden können, die ggf.
-
Seite 112: Anbringen Des O-Rings
Anbringen des O-Rings Vergewissern Sie sich, dass keinerlei Fremdkörper am O-Ring anhaften und fetten Sie ihn leicht mit dem mitgelieferten Silikonfett ein. Legen Sie den O-Ring hierauf in die Ringnut ein und vergewissern Sie sich dabei, dass er einwandfrei sitzt. Einfetten des O-Rings Vergewissern Sie sich, dass Ihre Finger und der Entnehmen Sie... -
Seite 113: Austausch Von Verschleißteilen
Einsatz- und Lagerungsbedingungen. Falls Verformungen, Risse oder Verhärtungen etc. festgestellt werden, muss der O-Ring umgehend ausgewechselt werden. Hinweis: • Achten Sie beim Kauf neuer O-Ringe, von Silicagel und Siliconfett auf original Olympus Produkte. Diese sind bei Ihrem Olympus Fachhändler oder Kundendienst erhältlich. D-32... -
Seite 114: Anhang
Fragen und Antworten F1 : Welche Digitalkameras sind für dieses Gehäuse geeignet? A1 : Das Gehäuse PT-026 ist ausschließlich für das Modell CAMEDIA Stylus 500/µ DIGITAL 500 geeignet. F2 : Worauf ist zu achten, wenn eine Digitalkamera in das Gehäuse eingesetzt wird? A2 : Beim Einsetzen der Digitalkamera in das Gehäuse muss auf die... - Seite 115 (d) Orte, die Vibrationen ausgesetzt sind. (3) In den folgenden Fällen kann es bei im Gehäuse eingesetzter Digitalkamera zu Funktionsbeeinträchtigungen und/oder Schäden am Gehäuse oder an der Kamera kommen. Vermeiden Sie die Einwirkung von heftigen Erschütterungen oder hoher Druckausübung durch: (a) Zusammenprallen mit harten Gegenständen.
- Seite 116 Zum Trocknen niemals einen Föhn oder sonstige Heißluft verwenden und das Gehäuse niemals direkter Sonneneinstrahlung aussetzen. Andernfalls kann es zu Verformungen, Verfärbung und/oder Bruch des Gehäuses und Materialbeeinträchtigungen des O-Rings kommen. Die Gehäuseinnenseite mit einem sauberen weichen und fusselfreien Tuch auswischen.
- Seite 117 (1) Zum Reinigen des O-Rings niemals Alkohol, Benzin oder ähnliche Lösungsmittel bzw. chemische Reinigungsmittel verwenden. Andernfalls kann der O-Ring beschädigt werden oder schneller verschleißen. (2) Ausschließlich das spezifisch geeignete original Olympus Siliconfett (weiße Kappe) verwenden. Das zu den Modellen bis PT-008 mitgelieferte Siliconfett (rote Kappe) und die Siliconfette anderer Hersteller sind für diesen O-Ring ungeeignet und können Schäden am...
- Seite 118 • Bezüglich des Austausches von Teilen wenden Sie sich bitte an Ihren Olympus Fachhändler oder Kundendienst. Der Teiletausch wird in Rechnung gestellt. • Bei eingesetzter Digitalkamera zeigt das PT-026 nahezu neutralen Auftrieb in Salzwasser. Zum alleinigen Gebrauch des Unterwassergehäuses muss kein Tariergewicht angebracht werden.
-
Seite 119: Kundendienst Und Kundenbetreuung
● Reparaturarbeiten, die nach der Garantiezeit anfallen oder innerhalb der Garantiezeit auf unsachgemäße Handhabung des Produktes zurückzuführen sind, werden in Rechnung gestellt. ● OLYMPUS IMAGING CORP. hält Ersatzteile für dieses Produkt bis circa 5 Jahre nach Einstellung der Produktion bereit. Dementsprechend werden Reparaturfälle innerhalb dieses Zeitraumes im Prinzip angenommen. -
Seite 120: Technische Daten
Technische Daten Geeignetes Olympus Digitalkamera Kameramodell CAMEDIA Stylus 500/µ DIGITAL 500 Druckfestigkeit Bis zu 40 m Wassertiefe Konstruktion Gehäuse: Durchsichtiges Polycarbonat Schließhebel: Rostfreier Stahl Griff/Auslösehebel: Rotes Polycarbonat Objektivfenster: FL-Glas Bedienungselemente: Vernickeltes Messing Abmessungen Breite 136,5 mm x Höhe 99,6 mm x Tiefe 97,5 mm... - Seite 161 MEMO S-40...
