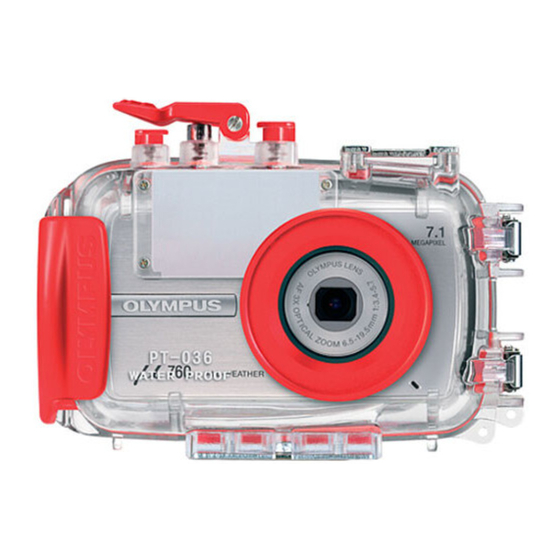

Olympus PT-036 Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
Inhaltsverzeichnis
Verwandte Anleitungen für Olympus PT-036
Inhaltszusammenfassung für Olympus PT-036
-
Seite 116: Einführung
Wir bedanken uns für den Kauf des Unterwassergehäuses PT-036. Bitte lesen Sie diese Anleitung sorgfältig und achten Sie auf einen sachgemäßen und sicheren Gebrauch dieses Produktes. Bitte bewahren Sie diese Anleitung zur späteren Bezugnahme auf. Bei unsachgemäßem Gebrauch kann es infolge von eindringendem Wasser zu schweren und/oder irreparablen Schäden an der... -
Seite 117: Vorsichtsmaßnahmen Bei Der Bedienung
Vorsichtsmaßnahmen bei der Bedienung In dieser Anleitung sind wichtige Angaben zum richtigen Gebrauch und zur Vermeidung der Gefährdung von Anwendern oder Dritten sowie der Gefahr von Sachschäden durch die nachfolgend beschriebenen Piktogramme besonders gekennzeichnet. Verweist auf Angaben, bei deren Nichtbeachtung die ACHTUNG Verwendung dieses Produktes zu schweren Verletzungen mit Todesgefahr führen kann. - Seite 118 Eindringen von Wasser und zu Betriebsstörungen kommen. Falls dieses Produkt durch Dritte, welche nicht ausdrücklich durch OLYMPUS IMAGING CORP. bevollmächtigt sind, zerlegt oder umgebaut wird, erlischt der Garantieanspruch. 2 Dieses Produkt darf nicht an Orten aufbewahrt werden, an denen extrem hohe oder niedrige Temperaturen und/oder extreme Temperaturschwankungen auftreten können.
-
Seite 119: Einstellen Der Unterwasser-Aufnahmeprogramme
Einstellen der Unterwasser-Aufnahmeprogramme Die Kameramodelle µ 760/Stylus 760 bieten Aufnahmeprogramme einschließlich Weitwinkel- und Nahaufnahmeprogramm, so dass bei Unterwasseraufnahmen jederzeit das gewünschte Programm einfach und schnell per Knopfdruck verfügbar ist. Wählen Sie einfach das Programm, das am besten für Ihre Aufnahme geeignet ist. Weitere Einzelheiten hierzu finden Sie im Kapitel „5. -
Seite 120: Produkthandhabung
6 Bei nicht einwandfrei angebrachtem O-Ring ist die Wasserdichtigkeit nicht gewährleistet. Beim Anbringen darauf achten, dass der O-Ring nicht aus der Nut herausragt oder verdreht ist. Vor dem Schließen des Gehäuses sicherstellen, dass der O-Ring einwandfrei in der Nut eingelegt ist. 7 Dieses Produkt ist eine luftdichte Konstruktion aus Kunststoff (Polycarbonat). - Seite 121 Störungen während des Fotografierens oder des Gebrauchs dieses Produktes, die infolge der Nichtbeachtung der obigen Hinweise auftreten, fallen nicht unter den Garantieanspruch. OLYMPUS IMAGING CORP. haftet nicht für Unfälle, die auf die Verwendung einer Digitalkamera unter Wasser zurückzuführen sind. OLYMPUS IMAGING CORP. leistet keinerlei Entschädigung für Unfälle (Verletzungen oder Sachschäden) während des Gebrauchs dieses Produktes.
- Seite 122 INHALT Einführung ................2 Bitte vor dem ersten Gebrauch durchlesen ......2 Vorsichtsmaßnahmen bei der Bedienung ......3 Akkus..................4 Einstellen der Unterwasser-Aufnahmeprogramme....5 Gewährleistung der Wasserdichtigkeit ........5 Produkthandhabung .............. 6 1. Vorbereitende Schritte ...........10 Packungsinhalt auf Vollständigkeit prüfen......10 Bezeichnung der Teile............
- Seite 123 Gehen Sie hierzu wie folgt vor:..........29 Reinigen des O-Rings ............30 Anbringen des O-Rings ............31 Einfetten des O-Rings ............31 Austausch von Verschleißteilen .......... 32 8. Anhang................33 Fragen und Antworten zur Verwendung der PT-036... 33 Technische Daten..............38 DE 9...
-
Seite 124: Vorbereitende Schritte
Falls Sie fehlende oder beschädigte Teile feststellen, wenden Sie sich bitte umgehend an Ihren Fachhändler. LCD-Monitor- Blendschutzhaube Siliconfett für O-Ring (am Gehäuse) Gehäuse Schnur f. LCD- Monitor- Blendschutzhaube Silicagel Objektivschutz Handgelenkschlaufe O-Ring-Entferner (Den O-Ring auf einwandfreien Sitz und Zustand überprüfen) PT-036 OLYMPUS-Händlerliste Bedienungsanleitung (diese Anleitung) DE 10... -
Seite 125: Bezeichnung Der Teile
Bezeichnung der Teile 1 Handgriff e Einschubführungsschienen *t AF LOCK-Taste (*1)/ 2 Streuscheibe f Innerer LCD-Monitorrahmen Pfeiltasten 3 Auslöserhebel g O-Ring (*1) (In den Unterwasser- 4 POWER-Taste h Stativgewinde Weitwinkel 1 oder Unterwasser- 5 Zubehörschuh i Gegenlichtblende Nahaufnahmeprogrammen 6 Vorderer Gehäusedeckel j LCD-Monitor- fungiert die Abwärtspfeiltaste 7 Schließklammer... -
Seite 126: Anbringen Der Handgelenkschlaufe
Handgelenkschlaufe Öse für Handgelenkschlaufe VORSICHT: Die Handgelenkschlaufe unbedingt einwandfrei wie oben gezeigt anbringen. OLYMPUS IMAGING CORP. haftet nicht für Schäden etc. (durch ein Herunterfallen des Gehäuses etc.), die auf eine nicht einwandfrei angebrachte Handgelenkschlaufe zurückzuführen sind. Grundsätzliche Bedienungsschritte Bitte machen Sie sich zuerst mit diesen grundsätzlichen Schritten zur Bedienung und Handhabung des Gehäuses vertraut, bevor Sie mit dem... -
Seite 127: Richtiges Betätigen Des Auslöserhebels
Richtiges Betätigen des Auslöserhebels Den Auslöser behutsam drücken, damit Verwacklungen der Kamera vermieden werden. Hinweis: Einzelheiten zur Funktionsweise des Auslösers an der Kamera finden Sie in der zur Digitalkamera gehörigen Bedienungsanleitung. So wählen Sie ein neues Aufnahmeprogramm Zur Auswahl eines neuen Aufnahmeprogramms der Digitalkamera den Programmwählknopf... -
Seite 128: So Verwenden Sie Die Power-Taste
So verwenden Sie die POWER- POWER-Taste Taste Drücken Sie POWER-Taste, um die Kamera einzuschalten (ON/OFF). VORSICHT: Wenn die Kamera nach dem Anschalten nicht benutzt wird, geht sie automatisch in den Sleep-Modus und schaltet den LCD-Monitor ab, damit keine unnütze Akkuleistung verbraucht wird. Es erfolgt selbst dann keine Aufnahme, wenn der Auslösehebel in diesem Modus vollständig betätigt wird. -
Seite 129: Systemcheck Vor Benutzung Des Gehäuses
Wassertiefe ohne Einwirkung hohen Wasserdrucks vorgenommen werden. Es wird empfohlen, einen solchen Test in jedem Fall durchzuführen. • Falls bei normaler Handhabung während der Vorüberprüfung ein Wasserleck festgestellt wird, darf das Gehäuse nicht verwendet werden. Wenden Sie sich in diesem Fall an Olympus. DE 15... -
Seite 130: Einsetzen Der Digitalkamera
Einsetzens zwischen den Gehäusedeckeln verfangen und die Wasserdichtigkeit beeinträchtigen. • Während und nach dem Entfernen des Trageriemens die Digitalkamera besonders vorsichtig handhaben. OLYMPUS IMAGING CORP. haftet nicht für Schäden, die auf ein Herunterfallen etc. der Digitalkamera zurückzuführen sind. Bereiten Sie die Kamera vor. -
Seite 131: Überprüfen Sie Die Kamera Auf Einwandfreie Funktionsweise
Überprüfen Sie die Kamera auf einwandfreie Funktionsweise. Vergewissern Sie sich, dass alle Kamerafunktionen einwandfrei und wie in der Anleitung beschrieben arbeiten. Schalten Sie die Kamera nach der Überprüfung mit der POWER-Taste aus (OFF). Öffnen des Gehäuses Verwenden Sie den mitgelieferten O-Ring-Entferner wie nachfolgend beschrieben. -
Seite 132: Einlegen Des Silicagel-Beutels
Einlegen des Silicagel-Beutels Vor dem Schließen des Gehäuses den mitgelieferten Silicagel-Beutel (Entfeuchtungsmittel gegen Beschlag im Gehäuse) zwischen Kameraboden und Gehäuse einlegen. Auf die korrekte Ausrichtung achten VORSICHT: • Der Silicagel-Beutel muss vollständig und in der korrekten Ausrichtung an der vorgesehenen Position eingesetzt werden. Bei nicht einwandfreier Ausrichtung kann sich der Beutel beim Schließen zwischen den Gehäusedeckeln verfangen, so dass Wasser eindringen kann. -
Seite 133: Verschließen Sie Das Gehäuse
Verschließen Sie das Gehäuse. Schließen Sie den vorderen Gehäusedeckel vorsichtig (so dass der O- Ring nicht aus der Nut rutscht), haken Sie den Schließhebel an der Kante des hinteren Gehäusedeckels ein und legen Sie den Öffnungs-/ Schließhebel in Pfeilrichtung um, um das Gehäuse wasserdicht zu verschließen. -
Seite 134: Überprüfen Sie Das Aufnahmeprogramm/Motivprogramm
VORSICHT: Falls die Kamerafunktionen nicht einwandfrei ausgeführt werden, müssen Sie die Digitalkamera erneut ab dem Schritt „Überprüfen der Digitalkamera“ (S. 16) dieser Anleitung installieren. Überprüfen Sie das Aufnahmeprogramm/Motivprogramm. Bei Gebrauch der im Gehäuse Motivprogramm/Aufnahmeprogramm installierten Kamera können Sie das gewählte Aufnahmeprogramm/ Motivprogramm der Kamera mittels der LCD-Monitoranzeige der Kamera überprüfen. -
Seite 135: Anbringen Und Entfernen Der Lcd-Monitor-Blendschutzhaube
Anbringen und Entfernen der LCD-Monitor- Blendschutzhaube. Anbringen Setzen Sie die Aussparungen der Haube wie gezeigt fest in die Rillen ober- und unterhalb des LCD-Monitor-Fensters ein. Entfernen Ziehen Sie die Haube wie gezeigt vorsichtig aus den Rillen ober- und unterhalb des LCD-Monitor-Fensters. Führungsschienen Anbringen Entfernen... -
Seite 136: Letzter Test (Wasserdichtigkeitstest)
Überprüfung: Ist das trocken ist. Silicagel trocken? Nochmals das Gehäuseinnere auf eingedrungenes Wasser überprüfen. Das Gehäuse ist einsatzbereit. Damit ist alles in Wir wünschen viel Erfolg bei der Ordnung. Unterwasser-Fotografie. * Das Tariergewicht wird nicht zu PT-036 mitgeliefert. DE 22... -
Seite 137: Unterwasseraufnahmen
4. Unterwasseraufnahmen Verwendung der Handgelenkschlaufe Ziehen Sie die Schlaufe über Ihr Handgelenk und stellen Sie die Länge mit dem Stopper ein. Aufnahmen machen. Bildüberwachung auf dem LCD-Monitor Bei diesem Gehäuse muss der LCD-Monitor zur Bildkomposition eingesetzt werden. Drücken Sie den Auslöserhebel behutsam. Das Gehäuse beim Auslösen mit beiden Händen seitlich fassen und den Auslösehebel ruckfrei herunterdrücken, um ein Verwackeln zu vermeiden. -
Seite 138: Unterwasseraufnahme Bei Verwendung Eines Aufnahmeprogramms
5. Unterwasseraufnahme bei Verwendung eines Aufnahmeprogramms Die Kamera bietet die folgenden Aufnahmeprogramme. Wählen Sie das jeweils für die vorgesehene Unterwasseraufnahme am besten geeignete Programm. Die verfügbaren Unterwasser-Aufnahmeprogramme (Beispiele) k Unterwasser-Weitwinkel 1 Optimal für den Weitwinkelbereich bei Unterwasseraufnahmen, z. B. für Fischschwarm etc., geeignet. -
Seite 139: So Wählen Sie Ein Aufnahmeprogramm/Motivprogramm
So wählen Sie ein Aufnahmeprogramm/Motivprogramm Stellen Sie mit der Programmwählscheibe (1) am Gehäuse den Aufnahmemodus der Kamera auf SCN und wählen Sie mit den Aufwärts- Programmwählknopf oder Abwärtspfeiltasten (2) die Modi „Unterwasser Weitwinkel 1“, „Unterwasser Weitwinkel 2“ oder OK-Taste „Unterwasser-Nahaufnahme“ aus. Drücken Sie abschließend die OK-Taste Wählen Sie das Motivprogramm... -
Seite 140: Behandlung Nach Dem Gebrauch
6. Behandlung nach dem Gebrauch Entfernen von Wassertropfen Nach Beenden des Tauchgangs muss das Gehäuse sorgfältig abgewischt und trockengerieben werden. Das Scharnier zwischen den Gehäusedeckeln, den Auslösehebel, die Handgriffe, den Öffnungs-/Schließhebel und die Schließklammer mit Druckluft oder einem weichen, fusselfreien Tuch sorgfältig abtrocknen. -
Seite 141: Entnehmen Sie Die Digitalkamera
Entnehmen Sie die Digitalkamera. Öffnen Sie vorsichtig dass Gehäuse und entnehmen Sie die Digitalkamera. VORSICHT: • Das geöffnete Gehäuse muss stets so abgelegt werden, dass der O-Ring nach oben weist. Weist der O-Ring nach unten, können sich Schmutzpartikel oder Fremdkörper etc. am O-Ring und/oder den O-Ring- Kontaktflächen anlagern, so dass beim nächsten Tauchgang die Wasserdichtigkeit eventuell nicht mehr gewährleistet sein kann. -
Seite 142: Reinigen Des Gehäuses Mit Klarem Wasser
Reinigen des Gehäuses mit klarem Wasser Nach dem Gebrauch und der Entnahme der Digitalkamera sollte das Gehäuse wieder geschlossen und möglichst schnell mit klarem Leitungswasser abgespült werden. Nach dem Gebrauch in Salzwasser muss das Gehäuse für einen ausreichenden Zeitraum in einen mit klarem Leitungswasser gefüllten Behälter eingetaucht werden, um Salzwasser/ Salzreste zu entfernen. -
Seite 143: Wartung Der Wasserdichtigkeit
7. Wartung der Wasserdichtigkeit Wann immer der hintere Gehäusedeckel geöffnet wird, muss der O-Ring unbedingt wie nachfolgend beschrieben einer sorgfältigen Überprüfung unterzogen werden. Entfernen des O-Rings Öffnen Sie das Gehäuse vorsichtig und entnehmen Sie den O-Ring. Gehen Sie hierzu wie folgt vor: 1 Führen Sie den O-Ring-Entferner zwischen dem O-Ring und einer Seite der O-Ring-Nut ein. -
Seite 144: Reinigen Des O-Rings
Reinigen des O-Rings Die Reinigung des O-Rings sollte in zwei Schritten erfolgen: Nehmen Sie zunächst eine visuelle Überprüfung des O-Rings vor, während der Sie anhaftende Fremdkörper entfernen und den Ring auf sichtbare Schäden untersuchen. In einem zweiten Schritt tasten Sie den gesamten Ring vorsichtig mit den Fingerspitzen auf noch anhaftende Fremdkörper, Risse, Verhärtungen oder sonstige Schäden ab. -
Seite 145: Anbringen Des O-Rings
Anbringen des O-Rings Vergewissern Sie sich, dass keinerlei Fremdkörper am O-Ring anhaften und fetten Sie ihn leicht mit dem mitgelieferten Silikonfett ein. Legen Sie den O-Ring in die Ringnut ein und vergewissern Sie sich dabei, dass er einwandfrei sitzt. Einfetten des O-Rings Vergewissern Sie sich, dass Ihre Finger und Entnehmen Sie die der O-Ring einwandfrei sauber sind. -
Seite 146: Austausch Von Verschleißteilen
Lagerungsbedingungen. Falls Verformungen, Risse oder Verhärtungen etc. festgestellt werden, muss der O-Ring umgehend ausgewechselt werden. Hinweis: Achten Sie beim Kauf neuer O-Ringe, von Silicagel und Siliconfett auf original Olympus Produkte. Diese sind bei Ihrem Olympus Fachhändler oder Kundendienst erhältlich. DE 32... -
Seite 147: Anhang
8. Anhang Fragen und Antworten zur Verwendung der PT-036 Q1: Welche Kameramodelle sind für dieses Gehäuse geeignet? A1: Dieses Produkt (PT-036) ist ausschließlich für das Digitalkameramodell µ 760/Stylus 760 geeignet. Q2: Worauf ist zu achten, wenn eine Digitalkamera in das Gehäuse eingesetzt wird? A2: Beim Einsetzen der Digitalkamera in das Gehäuse muss auf die... - Seite 148 2 Wenn das Gehäuse an den nachfolgend aufgelisteten Orten verwendet, abgelegt oder aufbewahrt wird, kann es zu Funktionsbeeinträchtigungen oder Schäden kommen. Vermeiden Sie die folgenden Orte: • Orte, an denen direkte Sonneneinstrahlung sowie extrem hohe oder niedrige Temperaturen und/oder extreme Temperaturschwankungen auftreten können •...
- Seite 149 6 Falls Sie während des Tauchgangs Wasser im Gehäuseinneren feststellen, den Tauchgang sofort abbrechen. Falls Wasser an der Digitalkamera festgestellt wird, muss diese sofort trockengerieben und auf ihre Funktionstüchtigkeit überprüft werden. Überprüfen Sie das Gehäuse wie in dieser Anleitung beschrieben auf mögliche Ursachen für das Eindringen von Wasser.
- Seite 150 ähnliche Lösungsmittel bzw. chemische Reinigungsmittel verwenden. Andernfalls kann der O-Ring beschädigt werden oder schneller verschleißen. 2 Ausschließlich das spezifisch geeignete original Olympus Siliconfett (weiße Kappe) verwenden. Das fett (rote Kappe), das bis zum Modell PT-008 verwendet wurde, sowie das Fett anderer Hersteller ist nicht für den Silicon-O-Ring geeignet.
- Seite 151 A11: Falls eine Reparatur erforderlich wird, wenden Sie sich bitte an Ihren Fachhändler oder den Olympus Kundendienst. Niemals versuchen, Reparaturarbeiten selbst durchzuführen oder das Gehäuse zu zerlegen oder umzubauen! Werden Reparatur- oder Umbauarbeiten durch Sie oder von OLYMPUS IMAGING CORP. nicht autorisierte Dritte durchgeführt, erlischt Ihr Garantieanspruch. DE 37...
-
Seite 152: Technische Daten
F12: Welche Zubehörartikel sind für PT-036 erhältlich? A12: Die folgenden Zubehörartikel sind erhältlich: 1 O-Ring für Gehäuse PT-036 (POL-029): Silikon-Gummiring zur wasserundurchlässigen Abdichtung zwischen vorderem und hinterem Gehäusedeckel des PT-036. Andere O-Ring- Ausführungen können nicht verwendet werden. 2 Silikon-O-Ring-Fett (PSOLG-1): Speziell geeignete Schmierpaste zur Pflege des O-Rings.
