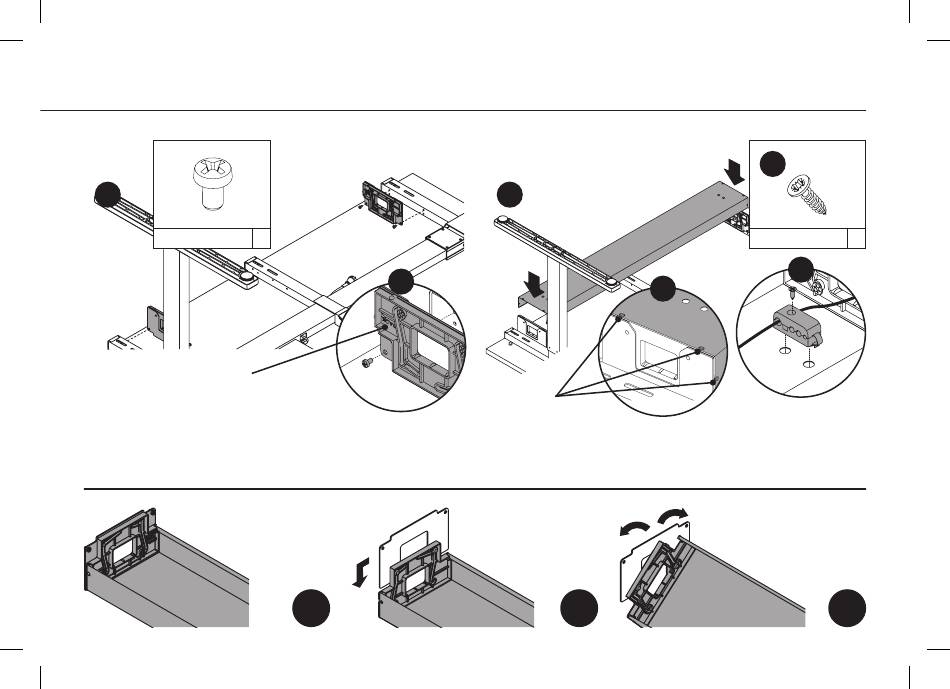

OPTION. MONTAGE KABELWANNE
OPTION. ASSEMBLY OF CABLE TRAY
OPTION. MONTAGE DE LA GOULOTTE
1
D990658
GWFS-LKPZ-VZ-M5/8 4x
Pfeil zur Tischhinterkante!
Arrow to the rear edge of the desk!
Flèche vers le chant arrière du plateau !
Hinweis: Tischwangen immer vor der Kabelwanne montieren.
Note: Always mount the table ends before the cable tray.
Remarque : toujours installer les piètements avant la goulotte.
1a
Kabelwanne parallel runterdrücken bis diese einrastet.
Press the cable tray down in parallel until it snaps in.
Appuyer parallèlement sur la goulotte jusqu'à ce qu'elle s'enclenche.
1
2
2a
KLICK!
CLICK!
CLIC !
2
29
2b
SPAX-SKPZ-VZ-3,5*12 1x
2b
