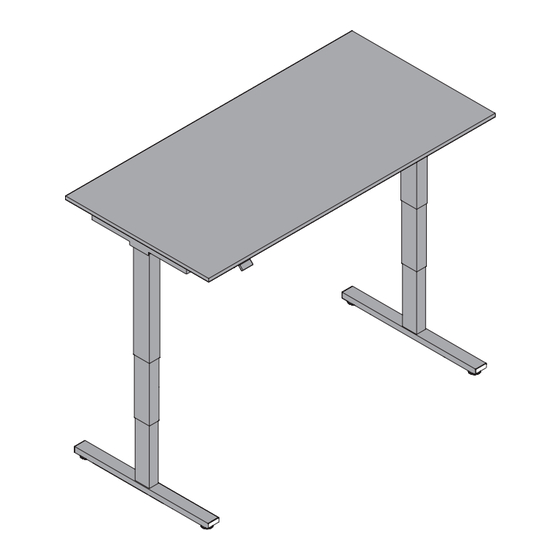

TRADINGZONE SMARTLINE SITZ- / STEHTISCH STESI
TRADINGZONE SMARTLINE SITTING / STANDING TABLE STESI
TRADINGZONE SMARTLINE ASSIS / DEBOUT TABLE STESI
DE
MONTAGE- UND BEDIENUNGSANLEITUNG
EN
ASSEMBLY AND OPERATING INSTRUCTIONS
FR
INSTRUCTIONS DE MONTAGE ET D'UTILISATION

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für TRADINGZONE SMARTLINE

Inhaltszusammenfassung für TRADINGZONE SMARTLINE

  • Seite 1 TRADINGZONE SMARTLINE SITZ- / STEHTISCH STESI TRADINGZONE SMARTLINE SITTING / STANDING TABLE STESI TRADINGZONE SMARTLINE ASSIS / DEBOUT TABLE STESI MONTAGE- UND BEDIENUNGSANLEITUNG ASSEMBLY AND OPERATING INSTRUCTIONS INSTRUCTIONS DE MONTAGE ET D’UTILISATION...

  • Seite 2: Inhaltsverzeichnis

    INHALT CONTENT SOMMAIRE Sicherheitshinweise ......3 Safety instructions ......21 Consignes de sécurité ......39 Richtig sitzen ........7 Sitting correctly .......25 S‘asseoir correctement .....43 Lieferzustand ........8 Included in delivery ......26 Conditionnement ......44 Montage ...........9 Assembly ........27 Montage .........45 Verkabelung ........13 Cabling ...........31 Câblage ..........49 Kabelwannen- und Assembly cable tray and Montage goulotte horizontale...

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE Die Sicherheitshinweise sind unbedingt 5. Die Höhenverstellung ist nur im Tipp- zu beachten! Wird das System unsach- betrieb möglich. Beim Auffahren auf ein gemäß betrieben, können Gefahren für Hindernis oder bei Funktionsstörungen Personen und Sachgegenstände ent- ist die Verstellung sofort zu stoppen. stehen! 6.
  • Seite 4 SICHERHEITSHINWEISE 9. Im Falle eines Auffahrens auf ein 14. Dieses Möbel ist nur für den gewerblichen Hindernis ist es nicht auszuschließen, Büro- und Verwaltungsbereich in dass das Hindernis leichte Beschädig- Innenräumen zugelassen. ungen (Kratzer, Druckstellen, etc.) 15. Dieses Gerät kann von Kindern ab 8 erhalten kann, da der Tisch mit Nenn- Jahren und darüber sowie von Personen geschwindikeit auffährt!
  • Seite 5 SICHERHEITSHINWEISE 17. Die Steckerleisten müssen sachgemäß 19. Bei Möbel mit beweglichen oder höhenver- befestigt sein und so platziert werden, stellbaren Bauteilen gilt besondere Sorg- dass die Stecker problemlos verbunden falt: Die Kabellängen müssen so bemes- und gezogen werden können. Stecker und sen werden, dass beim Verstellen keinerlei Steckerleisten müssen so positioniert sein, Schäden an Kabel und Leitung entstehen...
  • Seite 6 SICHERHEITSHINWEISE 23. Montieren Sie daher die Steuerung nicht Gefahr: Bei allen Resetvorgängen - über oder vor Wärmequellen (wie z.B. ist der Kollisionsschutz nicht aktiv. Heizkörper) Beachten Sie dabei eine mögliche - nicht an Stellen mit direkter Sonnen- Quetschgefahr. einstrahlung - nicht in kleinen, unbelüfteten, feuchten Achtung: Wenn das Produkt sichtbar Räumen beschädigt ist, darf es nicht montiert...

  • Seite 7: Richtig Sitzen

    RICHTIG SITZEN 200% > 600 mm 140% 20° 100% > 100 mm 90-100° Beim Sitzen mit gekrümmten Rücken ist die Belastung der 90-100° Bandscheiben doppelt so hoch (200%) wie beim Stehen (100%). Die Kenntnis, dass falsches und verkrampftes Sitzen die Leistungsfähigkeit einschränkt und auf Dauer zu körperlichen Langzeitschäden führt, bildet die allgemeine arbeitsmedizinische Grundlage für die Gesundeits-Vorsorge am Büroarbeitsplatz, wie sie sich in den einschlägigen Normen und Empfehlungen widerspiegelt.

  • Seite 8: Lieferzustand

    LIEFERZUSTAND Colli ”Tischplatte mit Rahmen und Tischwange”...

  • Seite 9: Montage

    MONTAGE TRADINGZONE SMARTLINE SITZ- / STEHTISCH STESI Tisch im angelieferten Zustand Kabel des Handschalters mit Kabelclips fixieren...
  • Seite 10 MONTAGE TRADINGZONE SMARTLINE SITZ- / STEHTISCH STESI Handschalter fixieren Tischbeine aufsetzen Handschalter LIGHT D990034 SPAX-PHPZ-VZ-4,0*16...
  • Seite 11 MONTAGE TRADINGZONE SMARTLINE SITZ- / STEHTISCH STESI Tischbeine fixieren und Schrauben händisch nachziehen Füße fixieren (min. 15 Nm max. 20 Nm) GWSR-ZKIS-VZ-M10/16 GWSR-SKIS-VZ-M8/16...
  • Seite 12 MONTAGE TRADINGZONE SMARTLINE SITZ- / STEHTISCH STESI Stellfüße fixieren Netzkabel anstecken und mit Zugentlastung fixieren Stecker Typenauswahl (Typ L dargestellt) Kaltgerätestecker D990004 IEC-60320 C5 SPAX-SKPZ-VZ-3,0*20 (3-polig mit Erdung)

  • Seite 13: Verkabelung

    VERKABELUNG Steuerung SMART Netzanschluss IEC-60320-C5/C6 Molex-Buchsen für Motorkabel der Hubsäulen (M1,M2) DIN-Buchse 7-polig für Handschalter (HS)

  • Seite 14: Kabelwannen- Und Steckerleistenmontage

    KABELWANNEN- UND STECKERLEISTENMONTAGE Kabelwannenhalter fixieren Kabelwanne etwas nach hinten gekippt einschieben u. einklipsen D990695 SPAX-RWPZ-VZ-4,0/20...

  • Seite 15: Nivellierung

    NIVELLIERUNG Der Tisch muss nach dem Nivellieren resettet werden! Achtung: Der Auffahrschutz ist beim Reset deaktiviert. Es dürfen sich keine Gegenstände oder Hindernisse unterm Tisch (speziell im Bereich der Säule) befinden!

  • Seite 16: Handschalter Allgemein

    HANDSCHALTER ALLGEMEIN Handschalter Light Tischplatte nach oben Tischplatte nach unten Funktion Beschreibung Hinweis Zum Verstellen der Tischplattenposition nach oben drücken Die Tischplatte bewegt sich solan- Tischplatte nach oben Sie diese Taste. ge nach oben, bis Sie die Taste loslassen, oder bis die oberste Halten Sie die Taste solange gedrückt, bis die gewünschte Tischplattenposition erreicht ist.

  • Seite 17: Manueller Reset

    MANUELLER RESET Bei der Erstbetriebnahme besteht Resetzwang, um das Produkt in Betrieb nehmen zu können. Durch den Reset werden alle Säulen auf das gleiche Niveau gebracht. Damit wird gewährleistet, dass die Tischplatte parallel zur Grundebene verfahren wird. Zudem speichert die Steuerung in der Standardausführung die angeschlossenen Komponenten, wie z.B. Säulen und einen eventuell angeschlossenen Sensor, ab.

  • Seite 18: Speichern Einer Tischplattenposition (Handschalter „Light")

    SPEICHERN EINER TISCHPLATTENPOSITION (HANDSCHALTER „LIGHT“) Diese beiden Features können eingesetzt werden, um den Fahrbereich des Tisches einzuschränken (wenn z.B. ein Container unter dem Tisch steht). Eine Container-Stop-Position kann in der unteren Hälfte des Fahrbreiches eingestellt werden, eine Shelf- Stop-Position in der oberen Hälfte. Wenn eine Container-Stop-Position gesetzt ist, wird diese als neue untere Endlage verwendet, eine Shelf-Stop-Position entspricht einer neuen oberen Endlage des Fahrbereichs.

  • Seite 19: Fehlercheckliste

    KLICK - CODES & FEHLERCHECKLISTE Klick - Codes Sobald die SMART mit Strom versorgt wird, nutzt die Steuerung die eingebauten Relais um den Benutzer akustisch über den System-Status, sowie über den Grund der letzten Abschaltung zu informieren. Die nachfolgende Tabelle zeigt, wie die Anzahl der Klicks mit den verschiedenen Informationen zusammenhängt.

  • Seite 20: Technische Daten / Pflegehinweise. Zertifikate

    („Salmiakgeist“), Alkohol oder Weichmachern. Sasselbe gilt für kratzende Reinigunsmittel mit Scheuerzusätzen. Für Schäden an Oberflächen, die durch unsachgemäße Steuerung Reinigung verursacht wurden, übernimmt Tradingzone Netzanschluss Eingang ......230 V, 50 Hz, 2,5 A keine Haftung. Maximale Einschaltdauer ......2 min Ein, 18 min Schutzklasse ..............I...
