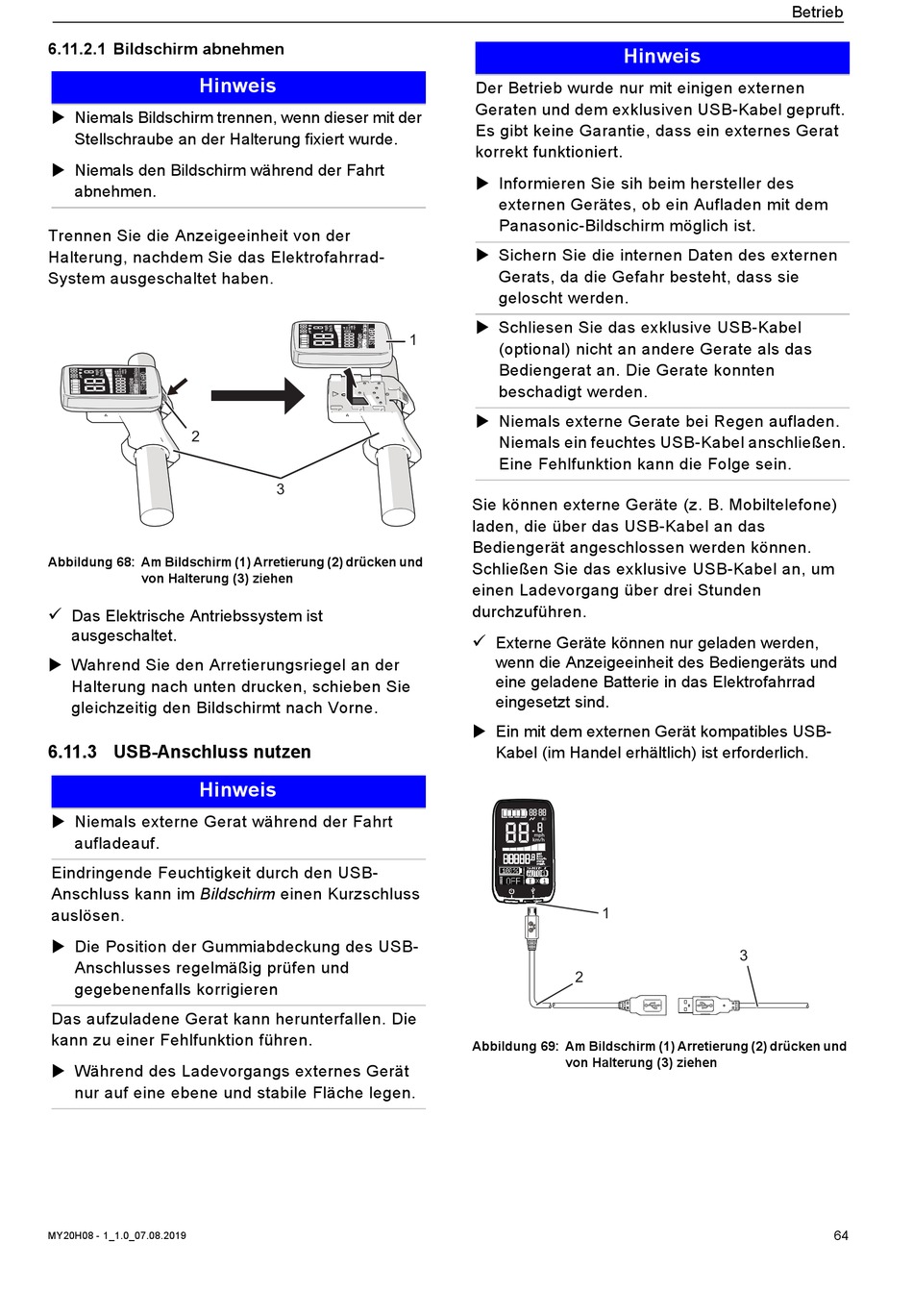

6.11.2.1 Bildschirm abnehmen
Hinweis
 Niemals Bildschirm trennen, wenn dieser mit der
Stellschraube an der Halterung fixiert wurde.
 Niemals den Bildschirm während der Fahrt
abnehmen.
Trennen Sie die Anzeigeeinheit von der
Halterung, nachdem Sie das Elektrofahrrad-
System ausgeschaltet haben.
2
Abbildung 68: Am Bildschirm (1) Arretierung (2) drücken und
von Halterung (3) ziehen

Das Elektrische Antriebssystem ist
ausgeschaltet.
 Wahrend Sie den Arretierungsriegel an der
Halterung nach unten drucken, schieben Sie
gleichzeitig den Bildschirmt nach Vorne.

6.11.3 USB-Anschluss nutzen

Hinweis
 Niemals externe Gerat während der Fahrt
aufladeauf.
Eindringende Feuchtigkeit durch den USB-
Anschluss kann im Bildschirm einen Kurzschluss
auslösen.
 Die Position der Gummiabdeckung des USB-
Anschlusses regelmäßig prüfen und
gegebenenfalls korrigieren
Das aufzuladene Gerat kann herunterfallen. Die
kann zu einer Fehlfunktion führen.
 Während des Ladevorgangs externes Gerät
nur auf eine ebene und stabile Fläche legen.
MY20H08 - 1_1.0_07.08.2019
1
3
Hinweis
Der Betrieb wurde nur mit einigen externen
Geraten und dem exklusiven USB-Kabel gepruft.
Es gibt keine Garantie, dass ein externes Gerat
korrekt funktioniert.
 Informieren Sie sih beim hersteller des
externen Gerätes, ob ein Aufladen mit dem
Panasonic-Bildschirm möglich ist.
 Sichern Sie die internen Daten des externen
Gerats, da die Gefahr besteht, dass sie
geloscht werden.
 Schliesen Sie das exklusive USB-Kabel
(optional) nicht an andere Gerate als das
Bediengerat an. Die Gerate konnten
beschadigt werden.
 Niemals externe Gerate bei Regen aufladen.
Niemals ein feuchtes USB-Kabel anschließen.
Eine Fehlfunktion kann die Folge sein.
Sie können externe Geräte (z. B. Mobiltelefone)
laden, die über das USB-Kabel an das
Bediengerät angeschlossen werden können.
Schließen Sie das exklusive USB-Kabel an, um
einen Ladevorgang über drei Stunden
durchzuführen.

Externe Geräte können nur geladen werden,
wenn die Anzeigeeinheit des Bediengeräts und
eine geladene Batterie in das Elektrofahrrad
eingesetzt sind.
 Ein mit dem externen Gerät kompatibles USB-
Kabel (im Handel erhältlich) ist erforderlich.
1
2
Abbildung 69: Am Bildschirm (1) Arretierung (2) drücken und
von Halterung (3) ziehen
Betrieb
3
