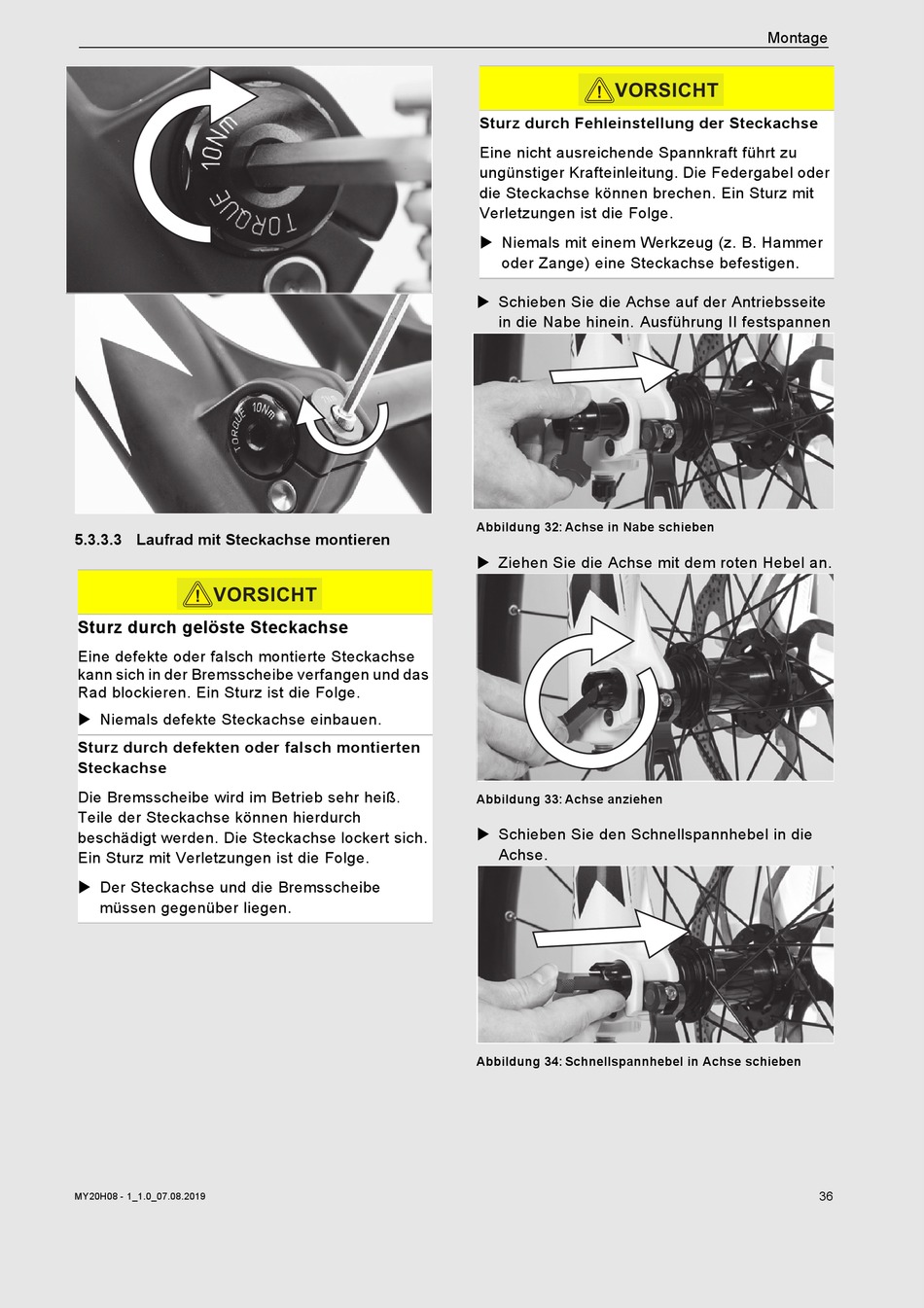

5.3.3.3 Laufrad mit Steckachse montieren

VORSICHT
!
Sturz durch gelöste Steckachse
Eine defekte oder falsch montierte Steckachse
kann sich in der Bremsscheibe verfangen und das
Rad blockieren. Ein Sturz ist die Folge.
 Niemals defekte Steckachse einbauen.
Sturz durch defekten oder falsch montierten
Steckachse
Die Bremsscheibe wird im Betrieb sehr heiß.
Teile der Steckachse können hierdurch
beschädigt werden. Die Steckachse lockert sich.
Ein Sturz mit Verletzungen ist die Folge.
 Der Steckachse und die Bremsscheibe
müssen gegenüber liegen.
MY20H08 - 1_1.0_07.08.2019
VORSICHT
!
Sturz durch Fehleinstellung der Steckachse
Eine nicht ausreichende Spannkraft führt zu
ungünstiger Krafteinleitung. Die Federgabel oder
die Steckachse können brechen. Ein Sturz mit
Verletzungen ist die Folge.
 Niemals mit einem Werkzeug (z. B. Hammer
oder Zange) eine Steckachse befestigen.
 Schieben Sie die Achse auf der Antriebsseite
in die Nabe hinein. Ausführung II festspannen
Abbildung 32: Achse in Nabe schieben
 Ziehen Sie die Achse mit dem roten Hebel an.
Abbildung 33: Achse anziehen
 Schieben Sie den Schnellspannhebel in die
Achse.
Abbildung 34: Schnellspannhebel in Achse schieben
Montage
36
