 Das Knopfbatteriefach öffnet sich.
 Entfernen Sie die Knopfbatterie.
 Ziehen Sie das Kunststoffschild an der
Minusseite heraus.
 Entsorgen Sie das Kunststoffschild
ordnungsgemäß.
 Setzen Sie die Knopfbatterie in das
Batteriefach ein.
 Drehen Sie die Arretierungsabdeckung gegen
den Uhrzeigersinn,
 Das Batteriefach ist gesperrt.
Hinweis
Wenn die Arretierungsabdeckung nicht fest
einrastet, funktioniert die Anzeigeeinheit
möglicherweise nicht ordnungsgemäß, da es zu
Fehlfunktionen wie zum Beispiel zum Eindringen
von Wasser kommt.
5.3.3

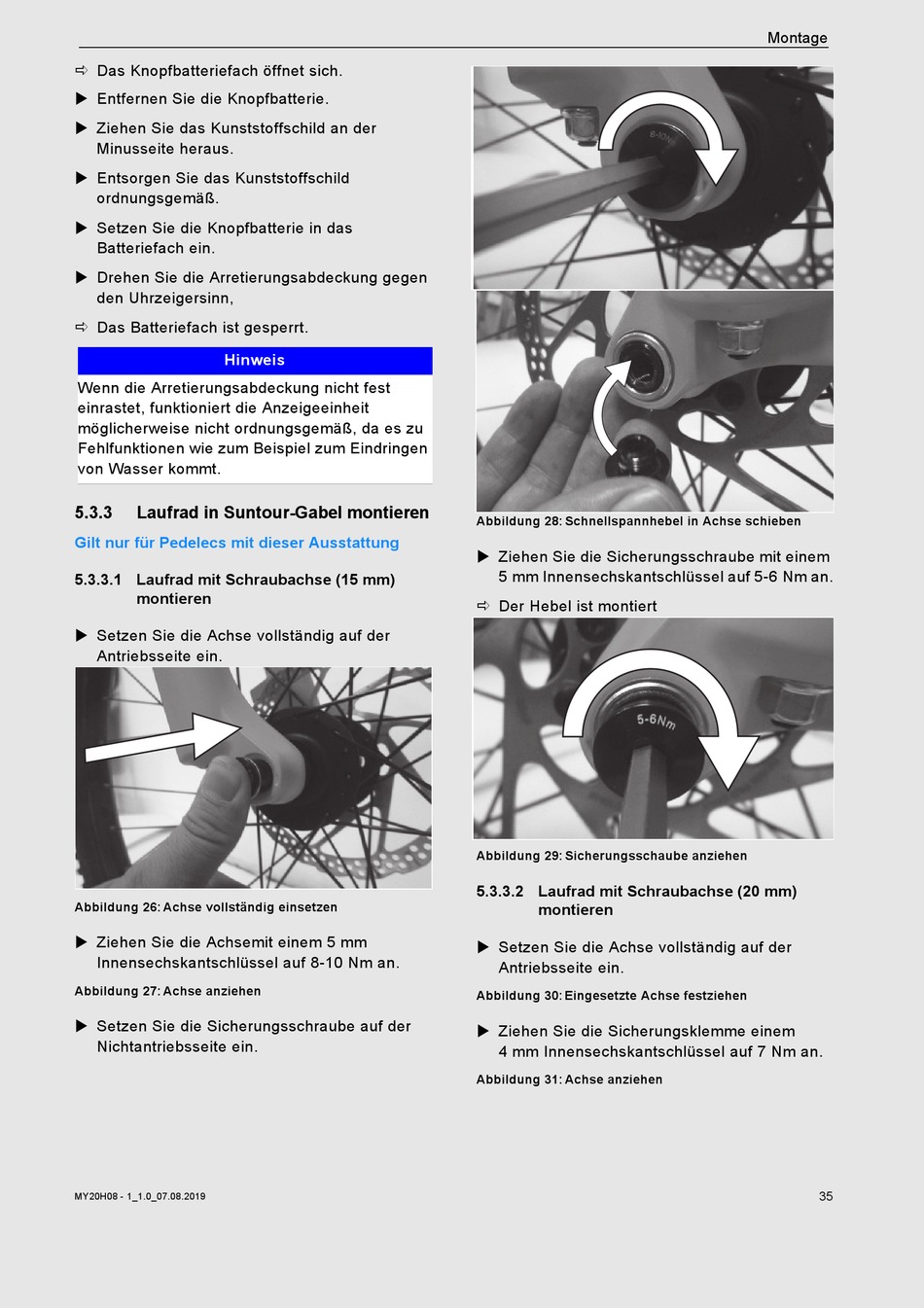

Laufrad in Suntour-Gabel montieren

Gilt nur für Pedelecs mit dieser Ausstattung
5.3.3.1 Laufrad mit Schraubachse (15 mm)
montieren
 Setzen Sie die Achse vollständig auf der
Antriebsseite ein.
Abbildung 26: Achse vollständig einsetzen
 Ziehen Sie die Achsemit einem 5 mm
Innensechskantschlüssel auf 8-10 Nm an.
Abbildung 27: Achse anziehen
 Setzen Sie die Sicherungsschraube auf der
Nichtantriebsseite ein.
MY20H08 - 1_1.0_07.08.2019
Abbildung 28: Schnellspannhebel in Achse schieben
 Ziehen Sie die Sicherungsschraube mit einem
5 mm Innensechskantschlüssel auf 5-6 Nm an.
 Der Hebel ist montiert
Abbildung 29: Sicherungsschaube anziehen
5.3.3.2 Laufrad mit Schraubachse (20 mm)
montieren
 Setzen Sie die Achse vollständig auf der
Antriebsseite ein.
Abbildung 30: Eingesetzte Achse festziehen
 Ziehen Sie die Sicherungsklemme einem
4 mm Innensechskantschlüssel auf 7 Nm an.
Abbildung 31: Achse anziehen
Montage
35
