Geräteübersicht (Abb� 3)
A Einbaurahmen
B Steckverbindung
C Sensorgehäuse mit Linse
D Designblende
4� Montage/Installation
• Stromversorgung abschalten. (Abb� 4)
Ein entsprechender Klammer-Deckenadapter bzw. ein Rahmen zur Montage
auf eine Installationsdose ist enthalten (Abb� 5).
– Anschlussplan (Abb� 6)
Für die Verdrahtung der Sensorschalter gilt: Nach VDE 0100520 Abschnitt 6
darf für die Verdrahtung zwischen Sensor und DALI Application Controller eine
Mehrfachleitung verwendet werden, die sowohl die Netzspannungsleitungen wie
auch die Steuerleitungen enthält (z.B. NYM 5 × 1,5 mm²).
Die maximale Leitungslänge zwischen DALI Application Controller und Sensor
darf 300 m (bei 1,5 mm ) nicht überschreiten. Nach der Installation und dem
2
Einschalten beginnt der Sensor für 10 Sekunden zu blinken.
Anschluss Netzzuleitung (Abb� 6)
Hinweis zur Parallelschaltung:
Es konnen in einem DALI-2-System mehrere Sensoren angeschlossen werden.
Hierbei ist die maximale DALI-Teilnehmerzahl zu beachten
(➜ "10� Technische Daten").
- 8 -

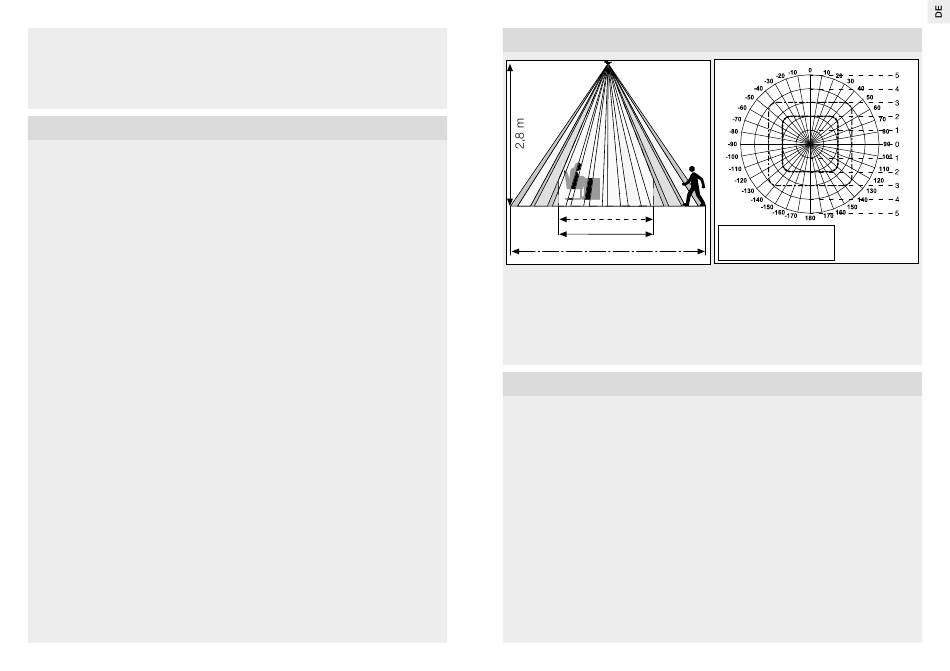

5� Überwachungsbereich
4 m
Präsenz
radial 4 m
6 m
tangential
Eine sichere Anwesenheitserkennung hängt maßgeblich von der Anzahl,
Beschaffenheit und Anordnung der Linsenelemente ab. Der IR Micro mit
seinem hochauflösenden Sensorsystem incl. Multisegment-Pyrosensor sorgt
für zuverlässige und präzise Erfassung auf max. 6 × 6 Metern. Aufgrund des
quadratischen Erfassungsbereiches ist eine einfache, schnelle und optimale
Raumplanung möglich.
6� Funktion/Bedienung
Nachdem der Anschluss vorgenommen ist, kann die Anlage in Betrieb genom-
men werden.
Die Inbetriebnahme erfolgt gemäß der gültigen DALI-2-Norm. Es stehen alle
Funktionen und Befehle aus der DALI-Norm IEC 62386 Teil 101, Teil 103, Teil
303 und Teil 304 zur Verfügung.
Die vom Sensor ermittelten Bewegungs- und Helligkeitswerte können vom DALI
Application Controller abgefragt werden. Zusätzlich besteht die Möglichkeit
eines automatischen oder zeitbasierten zyklischen Sendens.
Detaillierte Informationen finden Sie in der Schnittstellenbeschreibung im Internet
auf: DALI-2.steinel.de
LED-Funktion:
Rote LED
Initialisierung: LED blinkt 1 × alle 2 Sekunden
Normalbetrieb: LED bleibt aus.
DALI-Identifikation: LED blinkt im Sekundentakt.
Präsenz
radial
tangential
