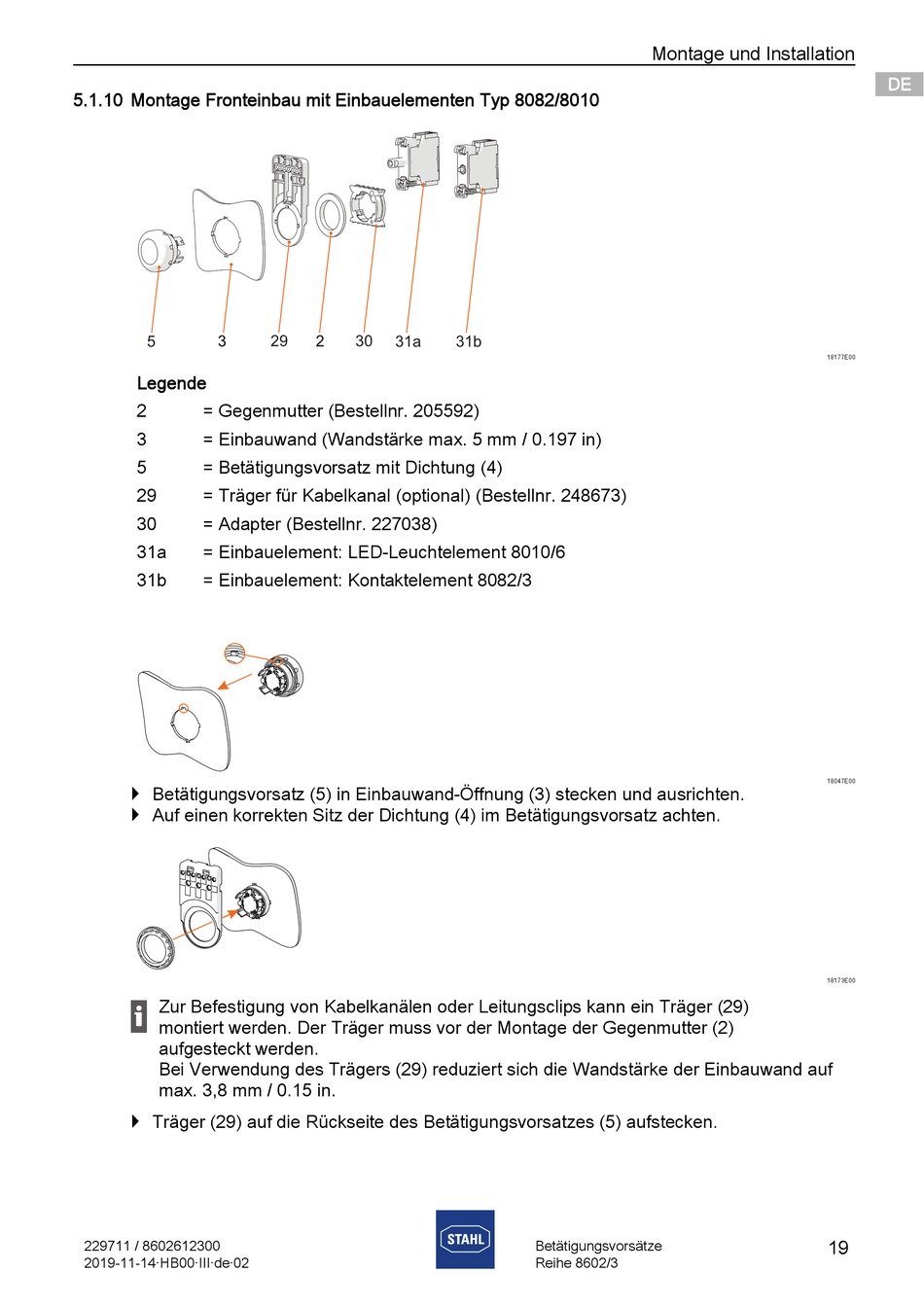

5.1.10 Montage Fronteinbau mit Einbauelementen Typ 8082/8010
5
Legende
2 = Gegenmutter (Bestellnr. 205592)
3 = Einbauwand (Wandstärke max. 5 mm / 0.197 in)
5 = Betätigungsvorsatz mit Dichtung (4)
29 = Träger für Kabelkanal (optional) (Bestellnr. 248673)
30 = Adapter (Bestellnr. 227038)
31a = Einbauelement: LED-Leuchtelement 8010/6
31b = Einbauelement: Kontaktelement 8082/3
 Betätigungsvorsatz (5) in Einbauwand-Öffnung (3) stecken und ausrichten.
 Auf einen korrekten Sitz der Dichtung (4) im Betätigungsvorsatz achten.
Zur Befestigung von Kabelkanälen oder Leitungsclips kann ein Träger (29)
montiert werden. Der Träger muss vor der Montage der Gegenmutter (2)
aufgesteckt werden.
Bei Verwendung des Trägers (29) reduziert sich die Wandstärke der Einbauwand auf
max. 3,8 mm / 0.15 in.
 Träger (29) auf die Rückseite des Betätigungsvorsatzes (5) aufstecken.
