9.3 Hydraulischer Probelauf nach Installation

Falls noch nicht montiert: Schlauchlei‐
tungen montieren
P_MAZ_0041_SW

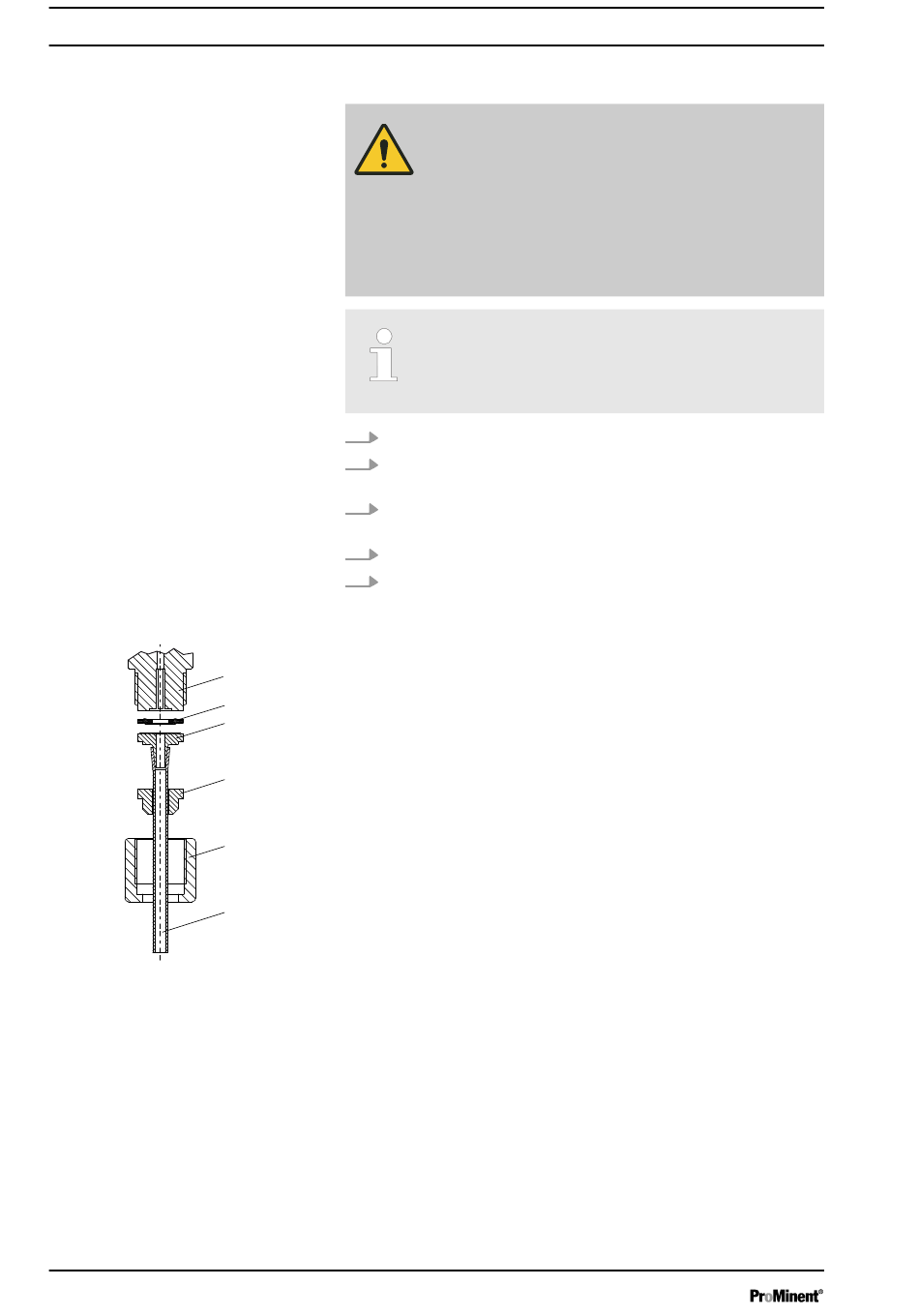

Abb. 14: Schlauchleitung installieren
46
1. Das Schlauchende (6) gerade ablängen.
2. Die Überwurfmutter (5) abschrauben und mit dem Klemmring
(4) über den Schlauch schieben.
3. Das Schlauchende (6) bis zum Anschlag über die Tülle (3)
schieben.
4. Die Überwurfmutter (5) festziehen.
5. Am Schlauch (6) ziehen und die Überwurfmutter (5) nach‐
ziehen.
1 Anschluss
2 Dichtung
1
3 Tülle
4 Klemmring
2
5 Überwurfmutter
3
6 Schlauchleitung
4
5
6
VORSICHT!
Warnung vor austretendem Dosiermedium
Bei nicht fachgemäß installierten Schlauchlei‐
tungen kann Dosiermedium austreten.
– Nur Originalschläuche mit den vorgeschrie‐
benen Schlauchabmessungen verwenden.
– Reduzierungen der Schlauchgrößen ver‐
meiden.
Zulässige Betriebsbedingungen
Die Werte für die zulässigen hydraulischen
Betriebsbedingungen finden Sie auf dem Typen‐
schild.
