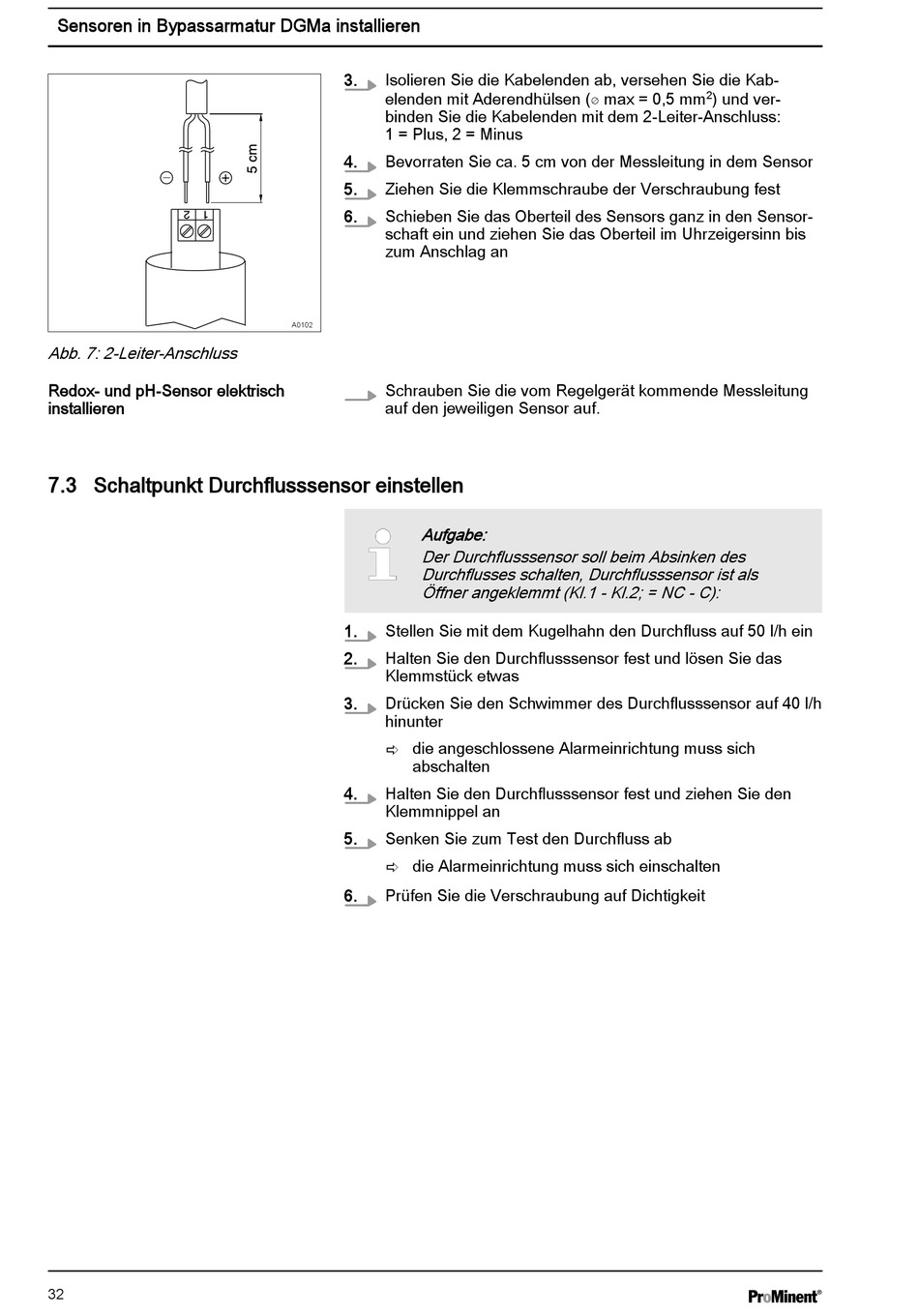

Sensoren in Bypassarmatur DGMa installieren
Abb. 7: 2-Leiter-Anschluss
Redox- und pH-Sensor elektrisch
installieren

7.3 Schaltpunkt Durchflusssensor einstellen

32
3. Isolieren Sie die Kabelenden ab, versehen Sie die Kab‐
elenden mit Aderendhülsen (⌀ max = 0,5 mm
binden Sie die Kabelenden mit dem 2-Leiter-Anschluss:
1 = Plus, 2 = Minus
4. Bevorraten Sie ca. 5 cm von der Messleitung in dem Sensor
5. Ziehen Sie die Klemmschraube der Verschraubung fest
6. Schieben Sie das Oberteil des Sensors ganz in den Sensor‐
schaft ein und ziehen Sie das Oberteil im Uhrzeigersinn bis
zum Anschlag an
A0102
Schrauben Sie die vom Regelgerät kommende Messleitung
auf den jeweiligen Sensor auf.
Aufgabe:
Der Durchflusssensor soll beim Absinken des
Durchflusses schalten, Durchflusssensor ist als
Öffner angeklemmt (Kl.1 - Kl.2; = NC - C):
1. Stellen Sie mit dem Kugelhahn den Durchfluss auf 50 l/h ein
2. Halten Sie den Durchflusssensor fest und lösen Sie das
Klemmstück etwas
3. Drücken Sie den Schwimmer des Durchflusssensor auf 40 l/h
hinunter
ð die angeschlossene Alarmeinrichtung muss sich
abschalten
4. Halten Sie den Durchflusssensor fest und ziehen Sie den
Klemmnippel an
5. Senken Sie zum Test den Durchfluss ab
ð die Alarmeinrichtung muss sich einschalten
6. Prüfen Sie die Verschraubung auf Dichtigkeit
2 ) und ver‐
