Sensoren in Bypassarmatur DLG III/IV installieren
8.1 DLG mit Sensoren bestücken
Sensor mit Anschluss PG 13,5 mon‐
tieren:
Amperometrische Sensoren mit
Ø = 25 mm

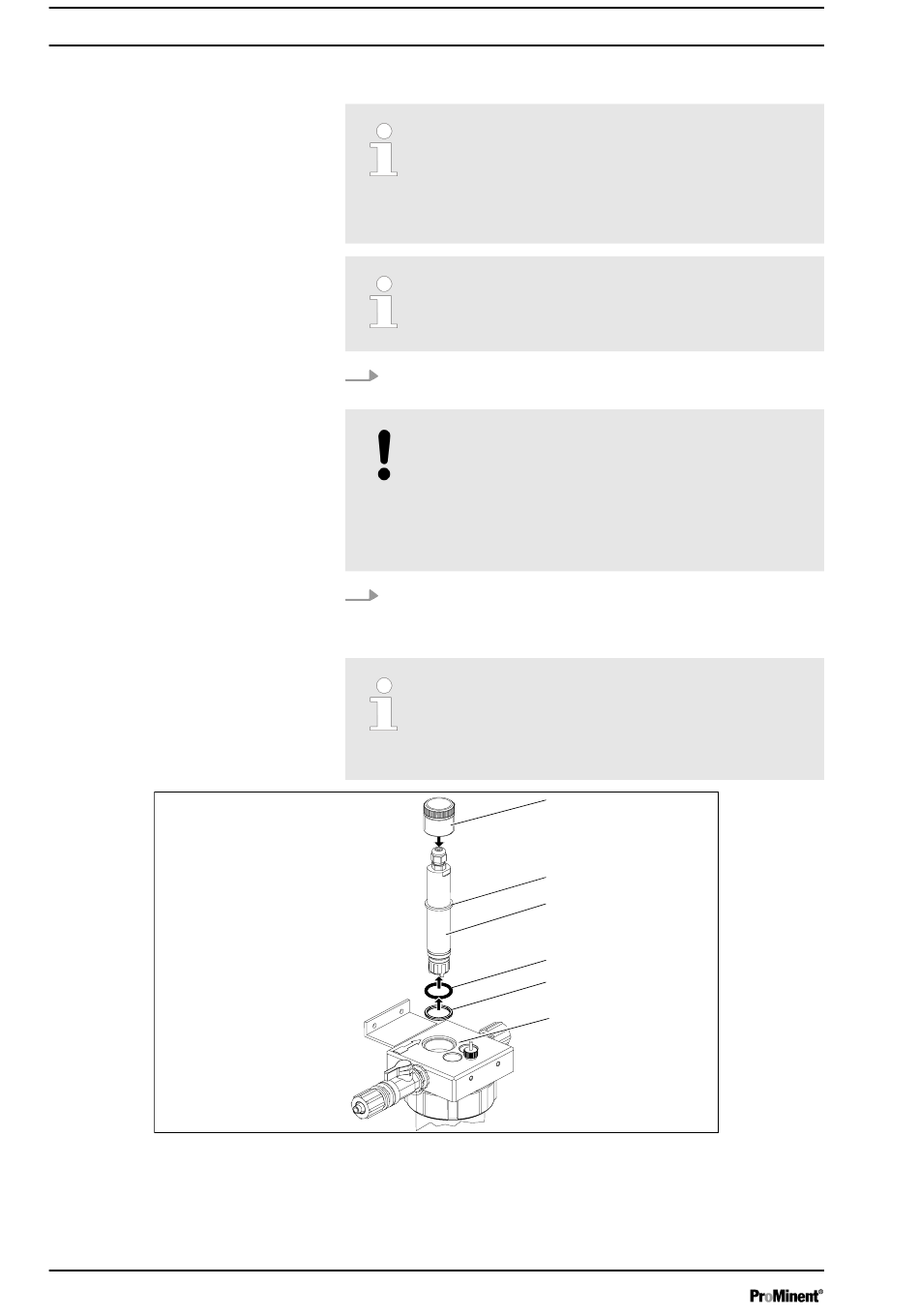

Abb. 8: Amperometrischer Sensor
1. Gewindehülse
2. Klemmscheibe
3. Sensor
34
Schaftdurchmesser < 12 mm
Sie können Sensoren bis zu einem Schaftdurch‐
messer von 14 mm einbauen. Für Sensoren mit
einem Schaftdurchmesser < 12 mm müssen Sie
zur Abdichtung grundsätzlich ein O-Ring mit
Klemmscheibe verbauen.
Verwenden Sie zur Demontage unbedingt einen
Sechskantschlüssel (Schlüsselweite 10 mm), damit
die Blindverschraubung nicht beschädigt wird.
1.
Schrauben Sie mit dem Sechskantschlüssel eine Blindver‐
schraubung oben aus dem Durchlaufgeber
HINWEIS!
Beachten Sie immer die Montagehinweise des
Sensoren-Herstellers
Bauen Sie Sensoren mit Glasschaft niemals mit
Werkzeug ein. Bei Sensoren mit Glasschaft
können dadurch Spannungen im Glasschaft ent‐
stehen, die den Sensor zerstören.
2.
Schrauben Sie den Sensor flüssigkeitsdicht, von Hand, in
den Durchlaufgeber ein
Sensoren mit ⌀ = 25 mm
Sie können Sensoren mit ⌀ = 25 mm (z. B. Chlor-
Sensor Typ CLE 3), nur mit dem entsprechenden
Montage-Set einbauen (Zubehör, Teilenummer
815079).
4. O-Ring
5. Unterlegscheibe
6. Bypassarmatur
1
2
3
4
5
6
A0645
