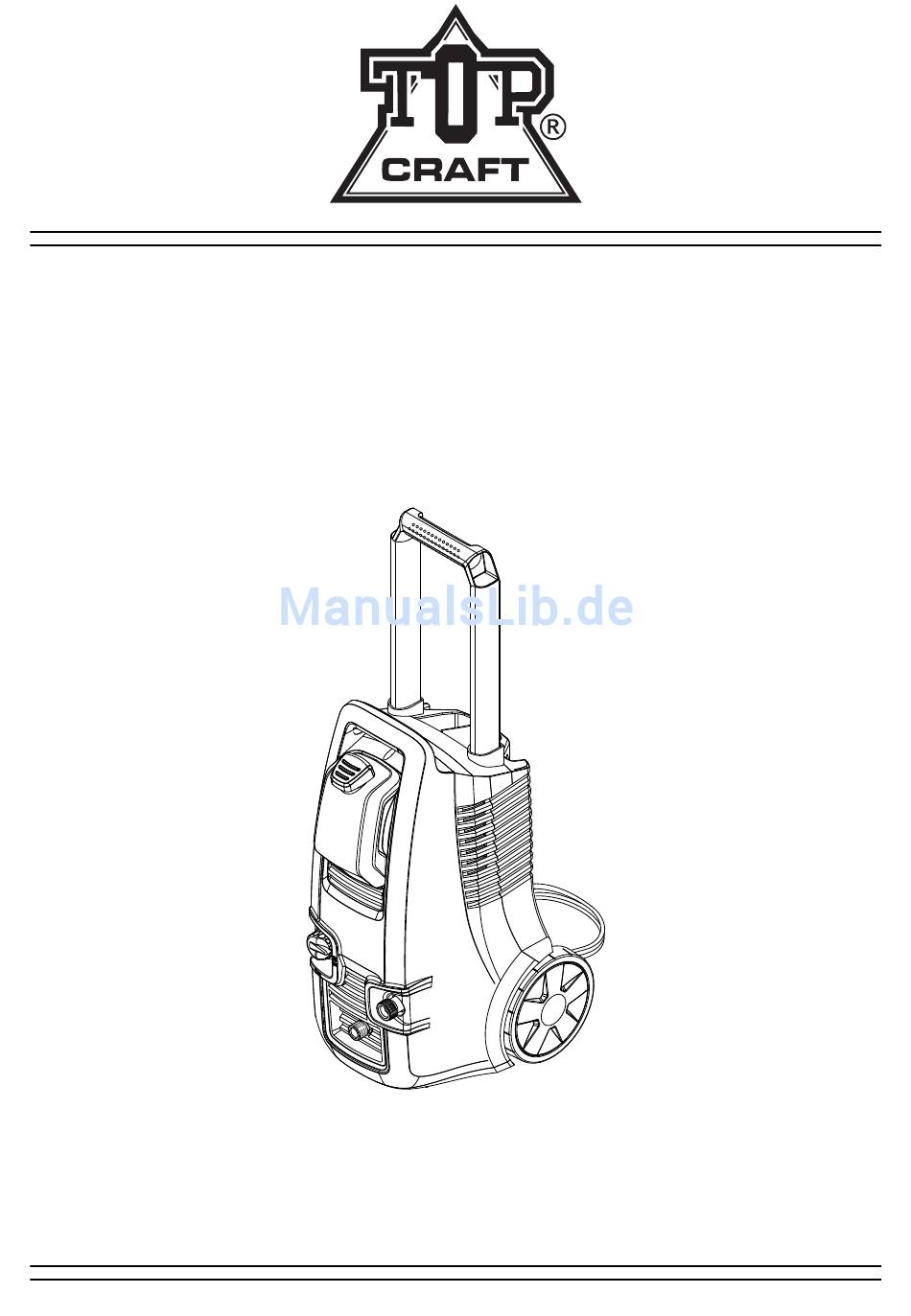

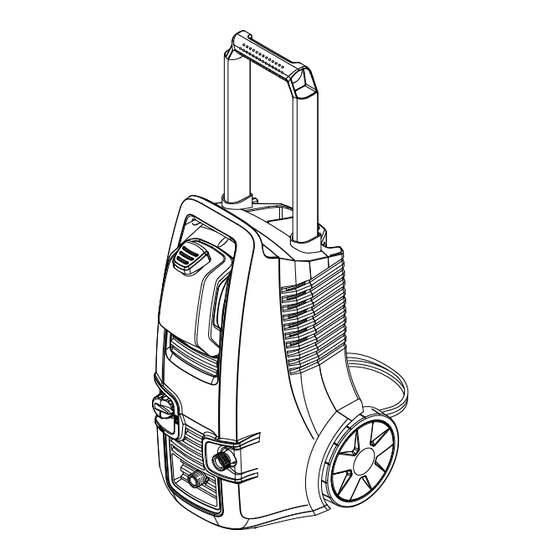

Originalbetriebsanleitung Hochdruckreiniger TOP CRAFT HDR 13 Achtung! Den Hochdruckreiniger nicht in Betrieb nehmen, ohne die Betriebsanleitung gelesen zu haben. 59649650-03.2013...
Inhaltsverzeichnis Allgemeine Hinweise Sehr geehrter Kunde, Allgemeine Hinweise ........ 2 Lesen Sie vor der ersten Benutzung Ihres Bestimmungsgemäße Verwendung..2 Gerätes diese Originalbetriebsanleitung, Umweltschutz ........2 handeln Sie danach und bewahren Sie Service..........3 diese für späteren Gebrauch oder für Symbole in der Betriebsanleitung..
Service Symbole in der Betriebsanleitung Mit dem Kauf haben Sie einen Anspruch Gefahr auf die nachstehend aufgeführten Ser- Für eine unmittelbar drohende Gefahr, die zu viceleistungen erworben: schweren Körperverletzungen oder zum Tod Schnelle, kompetente und kostengünsti- führt. ge Reparatur durch unseren Servicepart- Warnung ner.
Sicherheitshinweise Sprühnebel ist hochentzündlich, explosiv Gefahr Netzstecker und Steckdose niemals mit und giftig. Kein Aceton, unverdünnte feuchten Händen anfassen. Säuren und Lösungsmittel verwenden, Das Gerät nicht in Betrieb setzen, wenn da sie die am Gerät verwendeten Materi- die Netzanschlussleitung oder wichtige alien angreifen.
Das Gerät nicht verwenden, wenn sich Dieses Gerät wurde entwickelt für die andere Personen in Reichweite befin- Verwendung von Reinigungsmittel, die den, es sei denn, sie tragen Schutzklei- vom Hersteller geliefert oder empfohlen dung. werden. Die Verwendung von anderen ...
Gerät auspacken Prüfen Sie den Lieferumfang! 5 Aufbewahrung für Hochdruckschlauch Fehlen Teile oder stellen Sie eine Beschädi- 6 Aufbewahrung für Zubehör gung fest, dann wenden Sie sich umgehend 7 Netzanschlussleitung mit Netzstecker (bis spätestens 1 Woche nach Kaufdatum) 8 Wasseranschluss mit Sieb an unser SERVICE TELEFON.
Abbildung Inbetriebnahme C Stecken Sie den Hochdruckschlauch bis zum Anschlag in die Handspritzpistole. Reinigungsmitteltank montieren Drücken Sie die Klammer zurück in die Abbildung Handspritzpistole. Stecken Sie den Reinigungsmitteltank in D Sichern Sie damit den Hochdruckschlauch. die Aufnahme, er rastet ein. Abbildung 4 Abbildung 1 Abbildung...
Abbildung Vor Inbetriebnahme A Schrauben Sie die Kupplung auf den Abbildung Wasseranschluss des Gerätes. A Drücken Sie ein Strahlrohr (oder die B Drücken Sie die Schnellkupplung Ihres Waschbürste) in den Bajonettverschluss Wasserschlauchs auf die Kupplung des der Handspritzpistole. Wasseranschlusses. Die Kupplung muss B Drehen Sie das Strahlrohr um 90 °...
Bedienung Betrieb mit Hochdruck Vorsicht Zubehör für Hochdruckreinigung Bevor Sie mit der Reinigung beginnen, bitte den Hochdruckreiniger sicher auf ebenen Gefahr Vorsicht beim Drücken des Hebels der Untergrund stellen. Denken Sie auch an die Handspritzpistole. Durch den austretenden entsprechenden Sicherheitsmaßnahmen Wasserstrahl wirkt an der Hochdruckdüse wie Schutzbrille und Schutzkleidung.
Abbildung Betrieb mit rotierender Waschbürste Mischen Sie 0,1 Liter Reinigungsmittel- Die rotierende Waschbürste ist besonders Konzentrat mit 1 Liter Leitungswasser. für die Autoreinigung geeignet. Bei gefülltem Reinigungsmitteltank wird automatisch Rei- nigungsmittel zugemischt. Hinweis: Stellen Sie sicher, dass die Waschbürste frei von Schmutz- oder sonsti- gen Partikeln ist, sie könnten Lackschäden verursachen.
Transport Betrieb beenden Abbildung Vorsicht Schalten Sie das Gerät aus. Um Unfälle oder Verletzungen zu vermeiden beim Transport das Gewicht des Gerätes be- achten (siehe technische Daten). Transport von Hand Zum Transport über längere Strecken Gerät am Griff hinter sich herziehen. Transport in Fahrzeugen ...
Wickeln Sie das Netzkabel auf und hän- Pflege und Wartung gen es über eins der Strahlrohre. Vor längerer Lagerung, z.B. im Winter zu- Gefahr sätzlich die Hinweise im Kapitel Pflege be- Vor allen Pflege– und Wartungsarbeiten das achten. Gerät ausschalten und den Netzstecker zie- hen.
Änderung der Maschine verliert Netzabsicherung (träge) 10 A diese Erklärung ihre Gültigkeit. Wasseranschluss Produkt: Hochdruckreiniger Zulaufdruck max. 1,2 MPa Typ: TOP CRAFT Zulauftemperatur max. 40 °C Einschlägige EG-Richtlinien Zulaufmenge, min. 9 l/min 2006/42/EG (+2009/127/EG) 2004/108/EG Zulaufschlauch 2000/14/EG - Länge, min.
Keine Reinigungsmittelansaugung Hilfe bei Störungen Stellen Sie das Strahlrohr mit Druckregulie- In diesem Kapitel möchten wir Ihnen Hinwei- rung auf niedrigsten Druck (Richtung "–"). se geben, wie Sie leichte Störungen selbst Reinigen Sie den Filter am Reinigungs- beheben können. Für weitere Fragen wen- mittel-Saugschlauch.
Garantie Sehr geehrte Kundin, sehr geehrter Kunde, unsere Produkte unterliegen einer strengen Bitte beachten Sie, dass unsere Garantie bei Qualitätskontrolle. Sollte dieses Gerät trotz- missbräuchlicher oder unsachgemäßer Be- dem nicht einwandfrei funktionieren, bedau- handlung, bei Nichtbeachtung der für das ern wir dies sehr und bitten Sie, sich an Gerät geltenden Sicherheitsvorkehrungen, unsere auf der Garantiekarte aufgeführte bei Gewaltanwendungen oder bei Eingriffen,...
Seite 16
SERVICEAUFTRAG Cleanerworld GmbH Artikelbezeichnung: Am Schützenbaum 19 TOP CRAFT Hochdruckreiniger 97953 Königheim (Germany) Aktionskennung: 03/2013 Fax: 01805 212785 Servicefaxnummer Kosten: 0,14 €/min aus dem deutschen Festnetz, höchstens 0,42 €/min aus Mobilfunknetzen. Tel.: 01805 212784 (Montag - Freitag: 8.00 - 20.00 Uhr) Servicetelefonnummer Kosten: 0,14 €/min aus dem deutschen...
