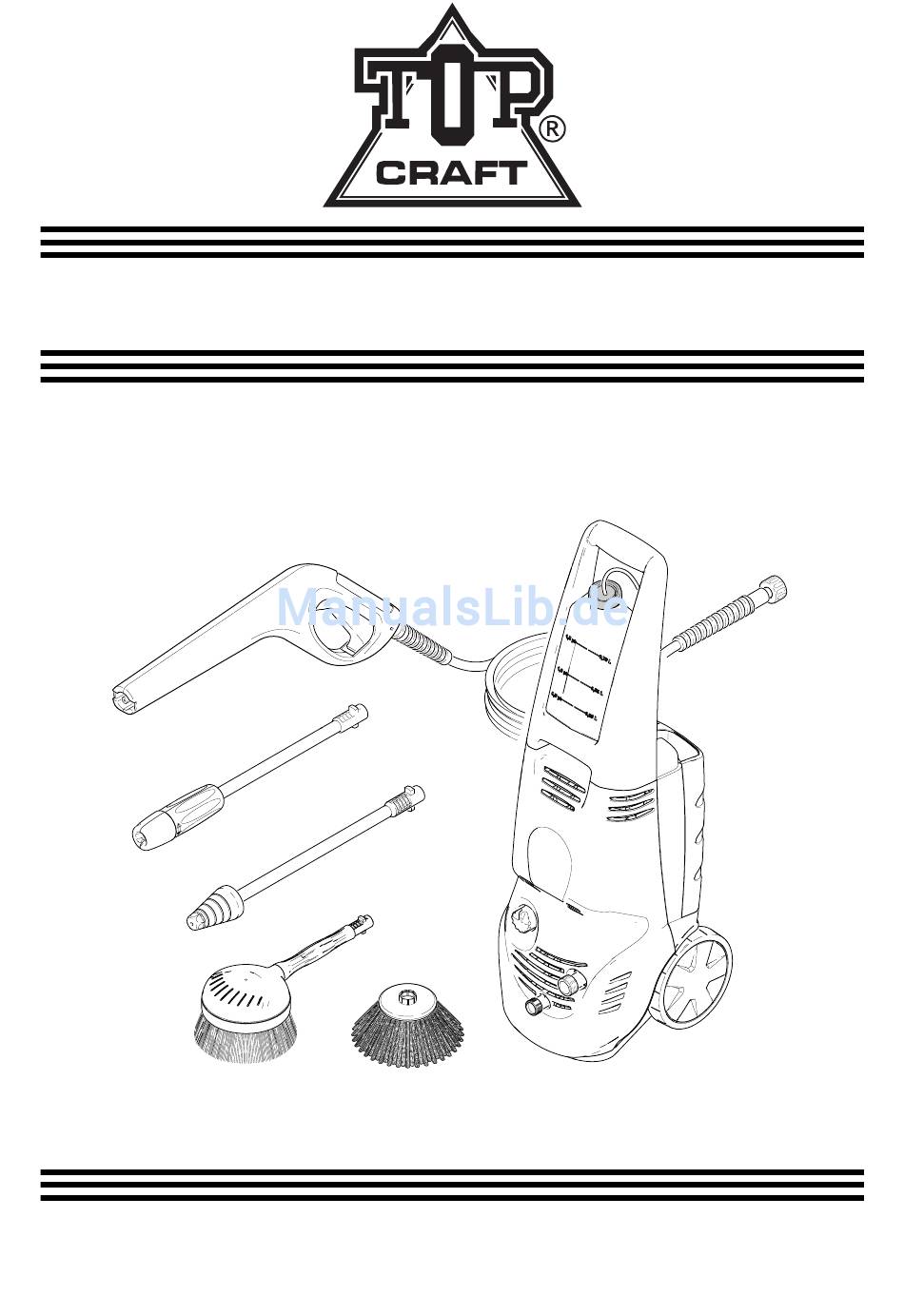

- Seite 1 BEDIENUNGSANLEITUNG ACHTUNG: Das Gerät nicht in Betrieb nehmen, ohne die Bedienungsanleitung gelesen zu haben.

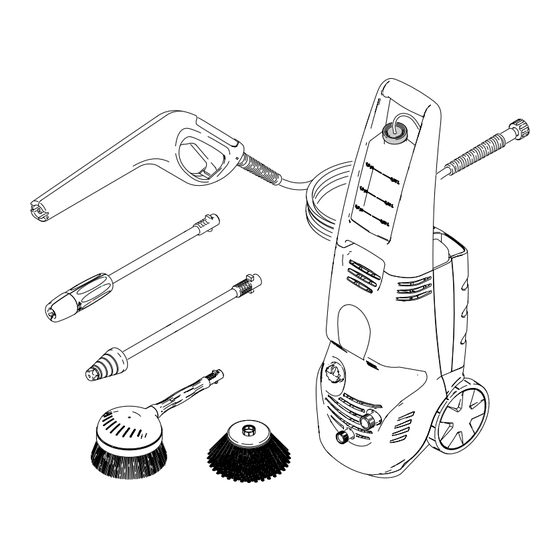

- Seite 2 Wir danken Ihnen, daß Sie sich für diesen Hochdruckreiniger entschieden haben. • Dieser Hochdruckreiniger eignet sich ideal zum Reinigen von Fahrzeugen, Fassaden, Terrassen, Gartengeräten, Werkzeugen. Er ist nicht für gewerbli- chen Einsatz gebaut. Mit dem Kauf haben Sie einen Anspruch auf die nachstehend aufgeführten Serviceleistungen erworben: •...
- Seite 3 Gerät auspacken Prüfen Sie den Lieferumfang! Fehlen Teile oder stellen Sie eine Beschädigung fest, dann wenden Sie sich umgehend (bis spätestens 1 Woche nach Kaufdatum) an unser SERVICE TELEFON. Verpackung umweltgerecht entsorgen Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese der Wiederverwertung zu.
- Seite 4 Transportgriff und Reinigungsmittel-Tank montieren Schieben Sie den Transportgriff auf das Gehäuse (A). Befestigen Sie den Transportgriff mit den 2 mitgelieferten Schrauben (B). Stecken Sie den Reinigungsmittel-Saugschlauch mit Filter auf den Anschlussnippel. Befestigen Sie noch den Reinigungsmittelschlauch in den 2 Führungen des Transportgriffs.
- Seite 5 Wasser-Zulaufschlauch (nicht im Lieferumfang) Einen gewebeverstärkten Schlauch mit einer handelsüblichen Schnellkupplung verwenden. Der Schlauch muß einen Innendurchmesser von mindestens 1/2" (13 mm) und eine Länge von minde- stens 7,5 m haben. Achtung: Verunreinigungen im Zulaufwasser beschädigen die Pumpe. Um dies zu verhindern, wei- sen wir ausdrücklich darauf hin, einen Wasserfilter zu verwenden.
- Seite 6 Inbetriebnahme A) Drücken Sie zuerst die Klammer z.B. mit einem spitzen Gegen- stand aus der Handspritzpistole heraus. B) Anschließend lässt sie sich herausziehen. C) Stecken Sie den Hochdruckschlauch bis zum Anschlag in die Hand- spritzpistole. Drücken Sie die Klammer zurück in die Handspritzpistole. D) Sichern Sie damit den Hochdruckschlauch.
- Seite 7 Betrieb mit Hochdruck Strahlrohr mit Druckregulierung Den Arbeitsdruck können Sie stufenlos einstellen, indem Sie das Strahlrohr außen verdrehen (+ / –). Strahlrohr mit Rotordüse Ein mit hoher Drehzahl rotierender Rundstrahl erzeugt einen hohen Aufpralldruck und dadurch ein gutes Reinigungsergebnis, bei hartnäk- kigen Verschmutzungen.
- Seite 8 Betrieb mit rotierender Waschbürste Die rotierende Waschbürste ist besonders für die Autoreinigung geeignet. Hinweis: Stellen Sie sicher, dass die Waschbürste frei von Schmutz- oder sonstigen Partikeln ist, sie könnten Lackschäden verursachen. Wei- ter ist darauf zu achten, dass der Wasserdurchfluss gewährleistet ist. Auch eine trockene Verwendung kann zu Lackschäden führen.
- Seite 9 Betrieb beenden Schalten Sie das Gerät aus. Ziehen Sie den Netzstecker aus der Steckdose. Schließen Sie den Wasserzulauf. Ziehen Sie den Hebel der Pistole (B), bis das System drucklos ist und sichern Sie den Hebel mit der Sicherungsraste (A) gegen unbeabsichtigtes Öffnen.
- Seite 10 Pflege und Wartung Vor Pflege- und Wartungsarbeiten das Gerät ausschalten und den Netzstecker ziehen! Reinigen Vor längerer Lagerung, z. B. im Winter: Reinigen Sie das Sieb im Wasseranschluß. Schrauben Sie das Kupplungsteil vom Wasseranschluß ab. Ziehen Sie das Sieb mit einer Flachzange heraus. Achten Sie darauf, dass das Gewebe nicht beschädigt wird! Reinigen Sie den Reinigungsmittel-Filter und setzen Sie ihn wieder ein.
- Seite 11 Kundendienst / Abholservice Falls die Störungshilfen nicht zu dem gewünschten Ergebnis führen, bedienen Sie sich unserer Hotline (gilt nur für Deutschland). (Montag -Freitag 8 .00 -17.00 Uhr) SERVICE TELEFON: 01805 / 212 784 (12 ct. pro angefangene Minute) Dort erhalten Sie Informationen zum Abholservice für die Reparatur. Für die Abholung halten Sie bitte Ihr Gerät versandbereit, im Original- karton, transportfähig verpackt.
- Seite 12 Technische Daten Stromanschluss Wartungsfreier Induktionsmotor Spannung .................. 230 V Stromart ................... 1~50 Hz Anschlußleistung ................ 2,1 k W Netzsicherung (träge) ..............10 A Schutzklasse ................. 1, IPX 5 Wasseranschluss Zulauftemperatur (max.) .............. 40 °C Zulaufmenge (min.) ..............600 l/h Zulaufdruck (max.) ........... (12 bar) ... 1,2 MPa Zulaufschlauch - Länge (min.) ................
- Seite 13 Ausführung den einschlägigen grundlegenden Sicherheits– und Gesundheitsanforderungen der EG-Richtlinien entspricht. Bei einer nicht mit uns abgestimmten Änderung der Maschine verliert diese Erklä- rung ihre Gültigkeit. Produkt: Hochdruckreiniger Typ: TOP CRAFT Einschlägige EG-Richtlinien: 98/37/EG 73/23/EWG (+93/68/EWG) 89/336/EWG (+91/263/EWG, 92/31/EWG, 93/68/EWG) 2000/14/EG Angewandte harmonisierte Normen: DIN EN 60 335 –...
-
Seite 14: Garantie
Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt. Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. 59617190-0905 II/2/2006... - Seite 15 Serviceauftrag Cleanerworld GmbH Am Schützenbaum 19, D-97953 Königheim Tel. 01805 / 212 784 FAX: 01805 / 212 785 Lieferanschrift Rechnungsanschrift (falls abweichend) ________________________________ ________________________________ ________________________________ ________________________________ ________________________________ ________________________________ Telefon: _________________________ Telefax: _________________________ Fabrikat Barcodenummer ___________________________ Die Barcodenummer finden Sie auf dem silberfarbenen Aufkleber des Geräts unterhalb des Barcode (Strichcode).
- Seite 16 Gewaltanwendungen oder bei Eingriffen, die nicht von der von uns autorisierten Serviceadresse vorgenommen wurden, erlischt. Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. II/2/2006 59617190-0905...
