Top Craft 2009 Originalbetriebsanleitung
Verwandte Anleitungen für Top Craft 2009
Inhaltszusammenfassung für Top Craft 2009

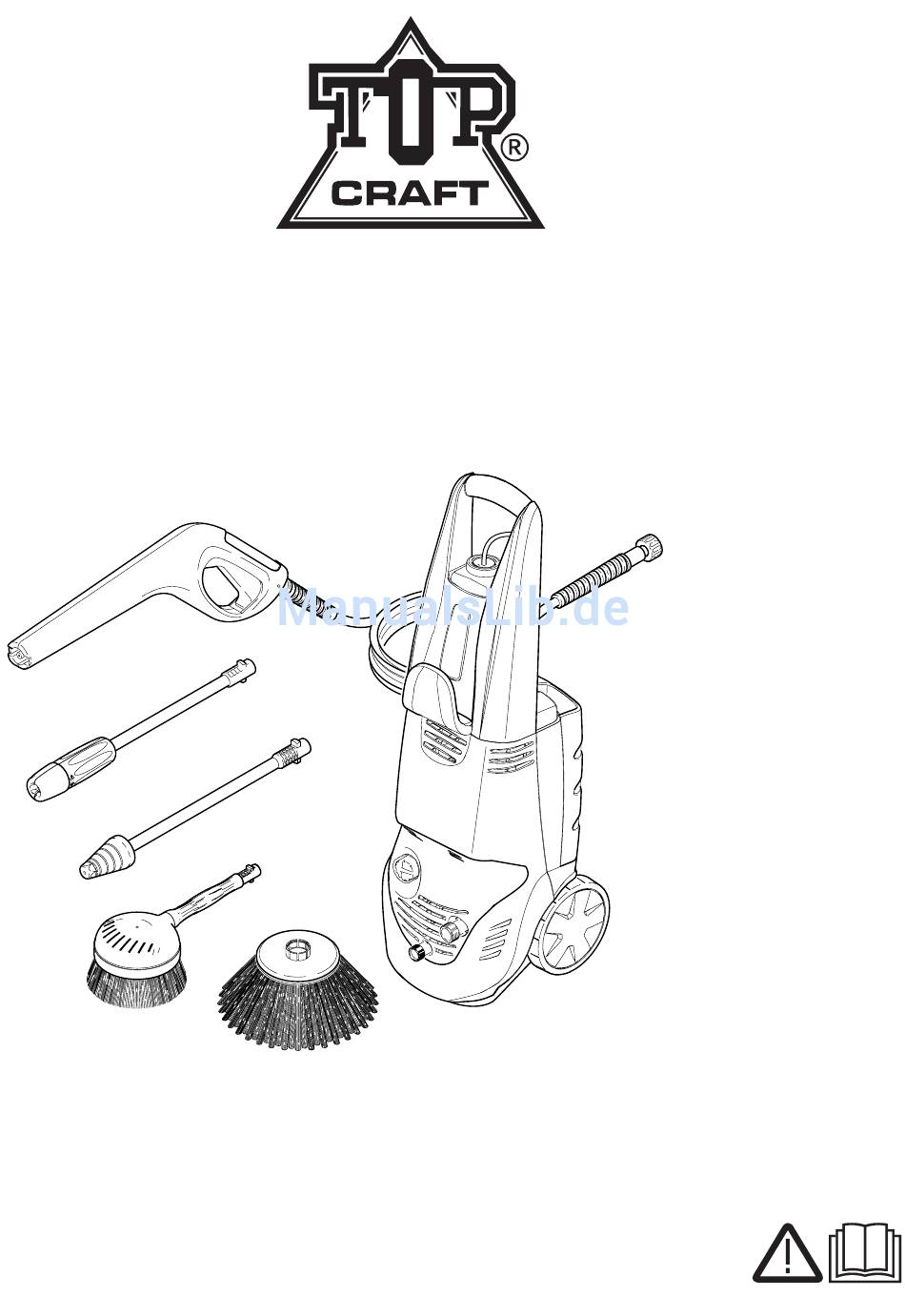

- Seite 1 Hochdruckreiniger Deutsch Achtung: Das Gerät nicht in Betrieb nehmen, ohne die Betriebsanleitung gelesen zu haben. 5.963-102.0 09/08...
-
Seite 2: Inhaltsverzeichnis
Bitte nutzen Sie die einfache und kosten- Inhaltsverzeichnis günstige Rücksendung durch unseren Abhol Service (weitere Infos auf Sicherheitshinweise Seite 11). Wasserversorgung Diese Leistungen sind im Garantiefall Gerät auspacken kostenlos! Inbetriebnahme/Bedienung Vor Inbetriebnahme Gilt nur für Deutschland Inbetriebnahme Montag-Freitag 8.00 -17.00 Uhr Betrieb mit Hochdruck Betrieb mit rotierender Waschbürste SERVICE TELEFON:... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Warnung Gefahr Ungeeignete Verlängerungsleitungen kön- Netzstecker und Steckdose niemals mit nen gefährlich sein. Verwenden Sie im Frei- feuchten Händen anfassen. en nur dafür zugelassene und Das Gerät nicht in Betrieb setzen, wenn die entsprechend gekennzeichnete Verlänge- Netzanschlussleitung oder wichtige Teile rungsleitungen mit ausreichendem Lei- des Gerätes, z.B. -
Seite 4: Sicherheitseinrichtungen
Dieses Gerät wurde entwickelt für die Ver- Überströmventil mit Druckschalter wendung von Reinigungsmittel, die vom Das Überströmventil verhindert eine Über- Hersteller geliefert oder empfohlen werden. schreitung des zulässigen Arbeitsdrucks. Die Verwendung von anderen Reinigungs- Wird der Hebel an der Handspritzpistole los- mitteln oder Chemikalien kann die Sicher- gelassen, schaltet der Druckschalter die heit des Gerätes beeinträchtigen. -
Seite 5: Gerät Auspacken
Gerät auspacken Prüfen Sie den Lieferumfang! Fehlen Teile oder stellen Sie eine Beschädi- gung fest, dann wenden Sie sich umgehend (bis spätestens 1 Woche nach Kaufdatum) an unser SERVICE TELEFON. Umweltschutz Die Verpackungsmaterialien sind re- cyclebar. Bitte werfen Sie die Verpa- ckungen nicht in den Hausmüll, sondern führen Sie diese einer Wiederverwertung zu. -
Seite 6: Inbetriebnahme/Bedienung
Inbetriebnahme / Bedienung Vor Inbetriebnahme Transportgriff und Reinigungsmitteltank montieren Abbildung A) Schieben Sie den Halter auf den Transportgriff. B) Befestigen Sie den Halter mit einer von drei beiliegenden Schrauben. C) Schieben Sie den Transportgriff auf das Gehäuse. D) Befestigen Sie den Transportgriff mit den restlichen zwei Schrauben. -
Seite 7: Inbetriebnahme
Inbetriebnahme Abbildung A) Drücken Sie ein Strahlrohr (oder die Waschbürste) in den Bajonettverschluss der Handspritzpistole. B) Drehen Sie es danach um 90 ° bis es einrastet. Abbildung Schließen Sie den Hochdruckschlauch am Hochdruckausgang Achtung: Der Hochdruckschlauch darf nicht beschädigt sein (Berstgefahr). -
Seite 8: Betrieb Mit Hochdruck
Betrieb mit Hochdruck Verletzungsgefahr Durch den austretenden Wasserstrahl an der Hochdruckdüse wirkt eine Rückstoßkraft auf die Handspritzpistole. Für sicheren Stand sorgen und Handspritzpistole und Strahlrohr gut festhal- ten. Strahlrohr mit Druckregulierung Den Arbeitsdruck können Sie stufenlos einstellen, indem Sie das Strahlrohr außen verdrehen (+ / –). -
Seite 9: Betrieb Mit Rotierender Waschbürste
Betrieb mit rotierender Waschbürste Die rotierende Waschbürste ist besonders für die Autoreinigung geeignet. Bei gefülltem Reinigungsmitteltank wird automatisch Reinigungsmittel zugemischt. Hinweis: Stellen Sie sicher, dass die Waschbürste frei von Schmutz- oder sonstigen Partikeln ist, sie könnten Lackschäden verursachen. Weiter ist darauf zu achten, dass der Wasserdurch- fluss gewährleistet ist. -
Seite 10: Betrieb Unterbrechen
Betrieb unterbrechen Hebel der Handspritzpistole loslassen. In Arbeitspausen Hebel der Handspritzpistole mit Siche- rungsraste sichern. Bei längeren Arbeitspausen (über 5 Minuten) zusätzlich das Gerät am Geräteschalter ausschalten. Betrieb beenden Abbildung Schalten Sie das Gerät aus. Abbildung A) Ziehen Sie den Netzstecker aus der Steckdose. B) Schließen Sie den Wasserzulauf. -
Seite 11: Pflege Und Wartung
Pflege und Wartung Verletzungsgefahr Allgemeine Hinweise Vor allen Pflege- und Wartungsarbeiten, Ge- Wirkungsweise der Sicherheitselemente rät ausschalten und Netzstecker ziehen. Wenn die Handspritzpistole geschlossen Reinigung wird, schaltet ein Druckschalter das Gerät Vor längerer Lagerung, z. B. im Winter: aus. Das eingebaute Sicherheitsventil ist die Abbildung Sicherheitseinrichtung gegen Überschrei- Reinigen Sie das Sieb im Wasseran-... -
Seite 12: Technische Daten
Änderung der Maschine verliert diese Erklärung ihre Gültigkeit. Schutzgrad IP X5 Wasseranschluss Produkt: Hochdruckreiniger Zulauftemperatur max. 40 °C Typ: TOP CRAFT Zulaufmenge, min. 600 l/h Einschlägige EG-Richtlinien Zulaufdruck max. 1,2 MPa 98/37/EG Zulaufschlauch 2000/14/EG - Länge, min. 7,5 m 2004/108/EG - Durchmesser, min. -
Seite 13: Störungshilfe
Störungshilfe In diesem Kapitel möchten wir Ihnen Hinwei- Keine Reinigungsmittelansaugung se geben, wie Sie leichte Störungen selbst Stellen Sie das Strahlrohr mit Druckre- beheben können. Für weitere Fragen wen- gulierung auf niedrigsten Druck (Rich- den Sie sich an unser Servicetelefon. tung "–"). -
Seite 14: Garantie
Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schäden, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. PLU: 758 Aktionsdatum: 03/2009 Deutsch... -
Seite 15: Serviceauftrag
Serviceauftrag Cleanerworld GmbH Am Schützenbaum 19, D-97953 Königheim Tel. 01805 / 212 784 FAX: 01805 / 212 785 Lieferanschrift Rechnungsanschrift (falls abweichend) ________________________________ ________________________________ ________________________________ ________________________________ ________________________________ ________________________________ Telefon: _________________________ Telefax: _________________________ Fabrikat Barcodenummer ___________________________ Die Barcodenummer finden Sie auf dem silberfarbenen Aufkleber des Geräts unterhalb des Barcode (Strichcode). -
Seite 16: Garantiekarte
Serviceadresse vorgenommen wurden, erlischt. Vom Garantieumfang nicht (oder nicht mehr) erfasste Defekte am Gerät oder Schä- den, durch die die Garantie erloschen ist, beheben wir gegen Kostenerstattung. Dazu senden Sie das Gerät bitte an unsere Serviceadresse. PLU: 758 03/2009 Deutsch...
